在高速信號PCB設計中，接地是確保電路性能、抑制噪聲和滿足電磁兼容性（EMC）要求的關鍵。其中一個長期存在且備受爭議的問題是：模擬地（AGND）和數字地（DGND）接地層是否應該分開？這個問題沒有簡單的“是”或“否”的答案，因為它涉及到復雜的信號完整性、電源完整性和電磁兼容性考量。本文將深入探討這一問題，并提供實用的設計策略和建議。

模擬地（AGND）與數字地（DGND）的定義與作用

在混合信號電路中，模擬信號和數字信號具有截然不同的特性，因此它們各自的參考地也需要區別對待。

● 模擬地（AGND）：

定義： 模擬地是模擬電路的參考電位。模擬信號通常是連續變化的，對噪聲非常敏感，即使是微小的電壓波動也可能導致信號失真或測量誤差。

作用： 為模擬信號提供一個穩定、干凈的參考平面，最大限度地減少噪聲耦合，確保模擬信號的精度和保真度。模擬地通常要求極低的阻抗和噪聲水平。

● 數字地（DGND）：

定義： 數字地是數字電路的參考電位。數字信號是離散的（高電平或低電平），在狀態切換時會產生快速的電流瞬變。

作用： 為數字信號提供一個回流路徑，處理數字電路開關時產生的大電流瞬變。數字地通常會伴隨較大的噪聲，這些噪聲是由數字信號的快速上升/下降沿和同步開關噪聲（SSN）引起的。

在混合信號系統中，模擬電路和數字電路往往共存于同一PCB上。如何有效地管理這兩種不同特性的地，是高速PCB設計的核心挑戰之一。

PCB高速信號中干擾來源解析

在高速PCB設計中，各種噪聲和干擾源會嚴重影響信號的完整性和系統的穩定性。理解這些干擾來源是制定有效接地策略的基礎。

● 同步開關噪聲（SSN/Ground Bounce）：

來源： 當多個數字門電路同時從一個狀態切換到另一個狀態時，會引起電源和地線上瞬時的大電流變化。這些電流流過電源和地平面的寄生電感和電阻時，會產生電壓降，導致地平面上的電位波動，即“地彈”。

影響： 地彈會影響數字信號的參考電平，導致邏輯錯誤；同時，地彈噪聲也可能通過耦合影響敏感的模擬電路。

● 電磁干擾（EMI）：

來源： 高速信號的快速變化會產生電磁輻射，形成電磁干擾。不連續的地平面、過大的電流環路以及不當?shù)牟季€都可能成為有效的輻射天線。

影響： EMI可能干擾其他電子設備，導致系統功能異常，甚至無法通過EMC認證。

● 串擾（Crosstalk）：

來源： 當信號線之間距離過近時，一條信號線上的電流變化會通過電容或電感耦合，在相鄰信號線上感應出不必要的電壓或電流，形成串擾。

影響： 串擾會導致信號失真、誤碼，尤其是在高速數據傳輸中，可能導致數據傳輸失敗。

● 電源噪聲：

來源： 數字電路的開關活動會產生高頻噪聲，通過電源網絡傳播。如果電源去耦不足，這些噪聲會污染電源軌。

影響： 污染的電源軌會直接影響所供電的元器件，降低其性能，并可能通過電源網絡耦合到其他電路，包括模擬電路。

● 回流路徑不連續：

來源： 信號電流總是需要一個完整的環路才能流動。在PCB上，信號的回流路徑通常通過地平面。如果地平面存在分割、孔洞或不連續，信號的回流路徑就會被迫繞道，形成更大的電流環路。

影響： 增大的電流環路會增加寄生電感，導致更高的阻抗，從而加劇SSN和EMI問題。

這些干擾源相互關聯，共同對高速PCB的性能構成威脅。有效的接地策略旨在為所有信號提供低阻抗的回流路徑，并隔離敏感電路免受噪聲干擾。

地平面隔離的利與弊

在混合信號PCB設計中，將模擬地（AGND）和數字地（DGND）分開是常見的做法，但這種做法并非總是最佳選擇，需要權衡其利弊。

地平面隔離的“利”（優點）：

● 隔離數字噪聲： 主要目的是防止數字電路開關時產生的大電流噪聲（地彈）耦合到對噪聲敏感的模擬電路中。通過物理隔離，可以為模擬電路提供一個相對“干凈”的參考地。

● 簡化噪聲管理： 在理論上，將噪聲源（數字地）與敏感電路（模擬地）分開，可以簡化對模擬信號的噪聲抑制。

地平面隔離的“弊”（缺點）：

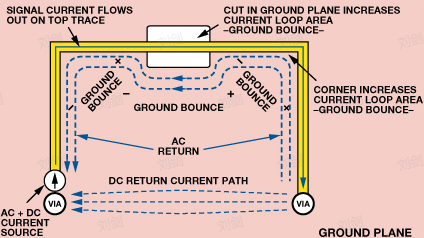

● 回流路徑不連續： 這是最大的潛在問題。當信號（無論是數字信號還是模擬信號）跨越地平面分割線時，其回流電流無法在相鄰的地平面上找到直接的低阻抗路徑，被迫繞道。這會形成一個非常大的電流環路，顯著增加環路電感，從而導致：

嚴重的EMI問題： 大的電流環路會像一個環形天線一樣，向外輻射電磁能量，加劇EMI問題。

信號完整性惡化： 不連續的回流路徑會增加信號的阻抗，導致信號反射、振鈴和串擾，嚴重影響信號質量。

● 增加布線復雜性： 分割地平面會限制信號線的布線區域，使得跨越分割線的布線變得困難，可能需要使用過孔或橋接，進一步增加設計復雜性和潛在風險。

● 多層板的挑戰： 在多層PCB中，如果地平面分割不當，可能導致不同層上的信號回流路徑混亂，難以控制。

結論： 盡管地平面隔離的初衷是好的，但在大多數高速混合信號PCB設計中，地平面分割弊大于利。除非有非常特殊且明確的理由（例如，極高精度的模擬測量，且模擬和數字信號之間沒有直接的信號線跨越分割），否則應盡量避免地平面分割。

常見設計策略：單點接地、分區布線等

既然地平面分割存在風險，那么在混合信號PCB設計中，有哪些更安全、更有效的接地策略呢？

1.  單點接地（Single-Point Grounding）：

原理： 模擬地和數字地在PCB上只有一個物理連接點。所有模擬電路的地線匯集到一點，所有數字電路的地線匯集到另一點，然后這兩點再連接到公共地。

適用場景： 主要適用于低頻、小規模的混合信號電路。

優點： 理論上可以避免地環路，防止數字噪聲直接污染模擬地。

缺點： 在高頻或大規模電路中，地線本身的阻抗會導致不同點之間存在電位差，形成“偽單點接地”，反而引入噪聲。布線復雜，難以實現。

2.  多點接地（Multi-Point Grounding）：

原理： 所有電路的地都直接連接到大面積的公共地平面上。

適用場景： 高頻電路和大規模數字電路的理想選擇。

優點： 大面積地平面提供極低的阻抗回流路徑，有效抑制地彈和EMI。

缺點： 如果模擬和數字電路的地平面沒有進行有效管理，數字噪聲可能直接污染模擬電路。

3.  分區布線（Ground Partitioning / Zoning）：

原理： 在一個完整的地平面上，通過物理布局將模擬電路區域和數字電路區域劃分開來。模擬信號線和數字信號線分別在各自的區域內布線，并盡量避免跨區布線。模擬和數字元器件也分別放置在各自的區域內。

適用場景： 大多數高速混合信號PCB設計的推薦策略。

優點：

保持地平面完整性： 避免了地平面分割帶來的回流路徑不連續問題。

有效隔離： 通過物理距離和布線限制，可以有效減少數字噪聲對模擬電路的耦合。

提供低阻抗回流： 完整的地平面為所有信號提供最佳的低阻抗回流路徑。

實現方法：

將模擬元器件和數字元器件分別放置在PCB的不同區域。

確保模擬信號線和數字信號線只在各自的區域內布線，不跨越區域邊界。

如果模擬和數字信號之間需要通信（例如，ADC/DAC），則應在模擬和數字區域的交界處，通過一個狹窄的“橋”或“瓶頸”進行連接，并確保信號線和其回流路徑都通過這個橋。

多層PCB中地層劃分的實用技巧

在多層PCB設計中，地層的管理變得更加靈活和關鍵。合理的地層劃分和堆疊可以顯著提升高速信號的性能。

1.  優先使用完整地平面：

在多層板中，至少應有一層作為完整的地平面（通常是第二層或第三層，緊鄰頂層或底層信號層）。這個完整的地平面為所有信號提供低阻抗的回流路徑，是抑制噪聲和EMI的基礎。

對于高速信號，其回流電流傾向于在信號線正下方的地平面上流動，形成最小的環路面積。

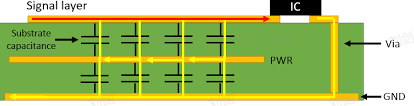

2.  電源層與地層的緊密耦合：

電源層應緊鄰地平面放置，形成一個大的平面電容，用于電源去耦，抑制電源噪聲。

理想的堆疊順序是：信號層 - 地平面 - 電源層 - 信號層。

3.  模擬/數字區域的垂直堆疊：

如果采用分區布線策略，應確保模擬區域的地平面和數字區域的地平面在垂直方向上是連續的。也就是說，如果頂層是模擬區域，其下方的地平面也應是模擬地的一部分，數字區域同理。

避免在不同層上對地平面進行不一致的分割，這會造成回流路徑的混亂。

4.  混合信號IC的接地：

對于混合信號集成電路（如ADC、DAC），它們通常有獨立的AGND和DGND引腳。這些引腳應連接到各自的局部地平面，然后通過一個共同的連接點（通常是IC正下方）連接到主地平面。

關鍵在于確保模擬和數字信號的回流路徑在IC下方匯合，而不是在板上其他地方形成大環路。

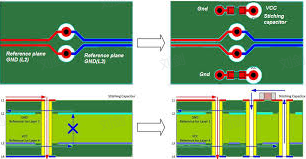

5.  過孔（Via）的合理使用：

在多層板中，信號線需要通過過孔切換層。當信號線通過過孔時，其回流電流也需要通過過孔（通常是地過孔）從一個地平面切換到另一個地平面。

確保信號過孔附近有足夠的地過孔（stitching vias），為回流電流提供最短、最低阻抗的路徑。

6.  避免在高速信號下方分割地平面：

這是最重要的原則之一。任何高速信號線（包括時鐘線、數據線等）下方都必須是連續、完整的地平面。如果地平面在高速信號下方被分割，將導致嚴重的回流路徑不連續，引發信號完整性問題和EMI。

通過這些技巧，可以在多層PCB中有效地管理地平面，為高速信號提供穩定的參考，并最大限度地減少噪聲干擾。

高頻PCB設計中的接地建議

高頻PCB設計對接地提出了更高的要求。除了上述基本原則外，還需要考慮以下特殊建議：

1.  最小化電流環路面積：

在高頻下，即使是很小的電流環路也會成為高效的輻射天線。因此，所有信號線及其回流路徑形成的環路面積都應盡可能小。

這意味著信號線應緊鄰其回流平面布線，并避免不必要的過孔。

2.  阻抗控制：

高頻信號傳輸線需要進行阻抗控制，以匹配源端和負載端的阻抗，防止信號反射。阻抗控制的實現依賴于信號線寬度、介質厚度以及其下方參考平面的連續性。

完整的地平面是實現精確阻抗控制的基礎。

3.  電源去耦的優化：

在高頻下，去耦電容的寄生電感變得非常重要。應使用多種容值的去耦電容（例如，0.1uF、0.01uF、1000pF），并盡可能靠近IC的電源引腳放置，以覆蓋更寬的頻率范圍。

去耦電容到IC引腳的連接路徑應盡可能短且寬，以減小寄生電感。

4.  避免“天線效應”：

任何未端接的導線、過長的引線或不連續的地平面都可能成為天線，在高頻下輻射或接收噪聲。

確保所有信號線都有明確的回流路徑，并避免懸空走線。

5.  差分信號的接地：

差分信號本身對共模噪聲具有一定的抑制能力，但其回流路徑仍然需要一個完整的地平面。

差分對應緊密耦合，并保持等長，其下方應有連續的地平面。

6.  屏蔽與隔離：

對于特別敏感的模擬電路或高噪聲的數字電路，可以考慮物理屏蔽，例如使用屏蔽罩或在PCB上設置隔離墻（通過地過孔連接到地平面）。

但這種方法應謹慎使用，并確保不會引入新的問題（如地環路）。

高頻PCB設計中的接地是一個系統工程，需要綜合考慮信號、電源和地之間的相互作用，以確保整個系統的穩定性和性能。

設計應遵循系統整體考量

高速信號PCB設計中的接地問題，特別是模擬地（AGND）和數字地（DGND）是否分開，是一個需要系統性思考的復雜議題。通過本文的探討，我們可以得出以下關鍵結論：

1.  地平面完整性至關重要： 在絕大多數高速混合信號PCB設計中，保持一個完整、連續的地平面是最佳實踐。它為所有信號提供低阻抗的回流路徑，有效抑制地彈和EMI。

2.  分區布線優于地平面分割： 相比于物理分割地平面，通過在完整地平面上進行模擬和數字區域的物理分區布線，并嚴格控制跨區信號的路徑，是更安全、更有效的噪聲管理策略。

3.  回流路徑是核心： 信號完整性和EMI問題的根源往往在于不連續的回流路徑。設計時應始終關注信號電流的完整環路，確保其路徑最短、阻抗最低。

4.  電源去耦不可或缺： 良好的電源去耦是抑制數字噪聲的關鍵，它能將噪聲限制在局部，防止其擴散到地平面。

5.  系統整體考量： 接地設計不應孤立地看待，而應從整個系統的角度出發，綜合考慮信號類型、頻率、功率、元器件布局、層疊結構以及最終的EMC要求。

對于初學者而言，理解這些原則并將其應用于實踐至關重要。從簡單的設計開始，不斷學習和實踐，才能在高速PCB設計領域取得成功。記住，沒有一勞永逸的解決方案，只有不斷優化和適應的設計哲學。
