PCB鋁基板完整使用指南

  • 2025-07-16 14:13:00
  • 瀏覽量:34

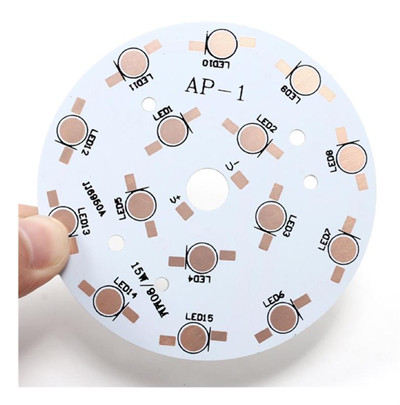

什么是鋁 PCB?

鋁制 PCB 的布局與任何其他 PCB 相似。它有一層或多層銅、阻焊層和絲網印刷層。但是,鋁電路板沒有玻璃纖維或塑料基板,而是具有金屬基板。這個底座主要包含鋁的組合。金屬芯可以完全由金屬組成,也可以由玻璃纖維和鋁組合而成。鋁 PCB 通常是單面的,但也可以是雙面的。多層鋁 PCB 非常難以制造。




鋁板在 LED 和電源轉換電子產品中得到最多的使用。LED 產生的強光會產生高水平的熱量,鋁會將熱量從組件上帶走。鋁制 PCB 延長了 LED 設備的使用壽命并提供了更高的穩定性。您可以在路燈、紅綠燈和家用照明中找到鋁基板。它們允許電源轉換器改變電流和調節電子設備。許多其他行業的創作者也發現了鋁電路板的用途,但他們并不經常使用它們。



為什么在電路板中使用鋁?

鋁實際上可以將熱量從重要部件中帶走,從而最大限度地減少它可能對電路板產生的有害影響。更高的耐用性: 鋁為產品提供陶瓷或玻璃纖維基材無法提供的強度和耐用性。



鋁PCB的優缺點

鋁板是導熱性最強的 PCB 選項之一。它們盡可能多地保持熱量遠離重要組件,以確保將電路損壞降至最低。由于它們的高耐熱性,它們可以處理更高密度的電路和更大的功率水平。由鋁合金制成的基材具有高水平的物理耐久性,可降低破損的風險。與其他金屬相比,鋁除了成本合理外,對環境的影響較小。

另一方面,鋁 PCB 往往比標準板有更多的利基用途。雖然它們的成本低于在銅板上添加導體,但它們的價格比沒有這些組件的標準 PCB 高。如果您的應用不涉及高溫,則投資鋁芯可能不會得到回報。如果您打算創建柔性電路,柔性PCB只能彎曲到其初始位置。它會彎曲以適應較小的電子設備,但它無法承受振動的壓力。




鋁PCB的性能

1. 散熱

常見的 PCB 基板,如 PCB 材料 FR4、CEM3 是熱的不良導體。如果電子設備的熱量不能及時分布,就會導致電子元件高溫失效。鋁基板可以解決這個散熱問題。

2. 熱膨脹

鋁基板PCB可以有效解決散熱問題,從而緩解不同物質的印刷電路板上元件的熱脹冷縮問題,提高了整機和電子設備的耐用性和可靠性。特別是,鋁基板可以解決 SMT(表面貼裝技術)的熱膨脹和收縮問題。

3. 尺寸穩定性

鋁基板印刷電路板顯然比印刷電路板的絕緣材料具有更高的穩定性。當從 30°C 加熱到 140 ~ 150°C 時,鋁基板的尺寸變化僅為 2.5 ~ 3.0%。

4. 其他性能

鋁基板印刷電路板具有屏蔽作用,可以替代脆性陶瓷基板。鋁基板還有助于提高耐熱性和物理性能,降低生產成本和勞動力。

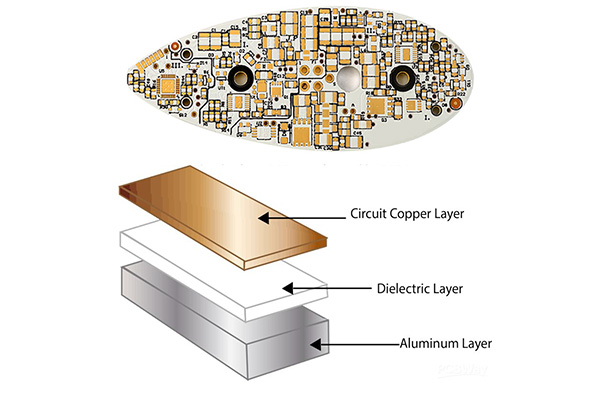

鋁PCB的結構

鋁 PCB 是鋁基 CCL(CCL 是 PCB 的一種基材)。鋁 PCB 實際上與 FR4 PCB 非常相似。鋁 PCB 的基本結構是四層。它由一層銅箔、一層介電層、一層鋁基層和鋁基膜組成。

  • 銅箔層:使用的銅層比普通 CCL (1oz-10oz) 相對較厚。更厚的銅層意味著更大的載流能力。

  • 介電層:介電層是導熱層,厚度約為 50μm 至 200μm。它具有低熱阻,適合其應用。

  • 鋁制底座:第三層是鋁基,由鋁基板制成。它具有很高的導熱性。

  • 鋁基膜層:鋁基膜是選擇性的。它通過保護鋁表面免受刮擦和不需要的蝕刻而起到保護作用。它有兩種類型,即低于 120 度或 250 度左右(抗高溫)。



鋁制PCB structure.jpg



鋁PCB的分類

鋁 PCB 基本上分為三類。

  1. 通用鋁 PCB:這里使用的介電層由環氧樹脂玻璃纖維預浸料組成。

  2. 高導熱鋁 PCB:介電層由環氧樹脂組成。使用的樹脂必須具有高導熱性。

  3. 高頻鋁PCB:介電層由聚烯烴或聚酰亞胺樹脂玻璃纖維預浸料組成。

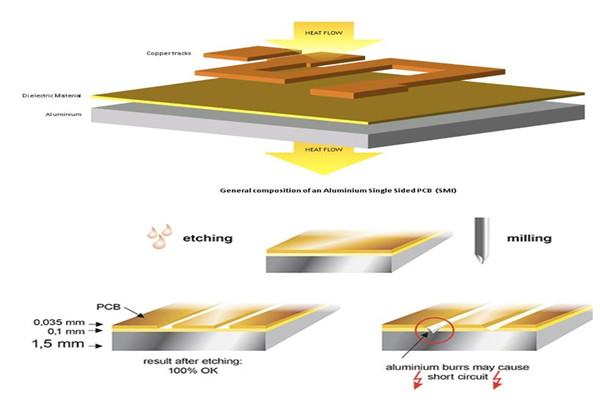

鋁PCB的制造難點

幾乎所有鋁 PCB 的制造過程基本上都是相同的。在這里,我們將討論主要的制造過程、困難及其解決方案。

  1. 銅蝕刻:鋁 PCB 中使用的銅箔相對較厚。但是,如果銅箔超過 3 盎司,則蝕刻需要寬度補償。如果不符合設計的要求,蝕刻后走線寬度將超出公差范圍。因此,應準確設計走線寬度補償。在制造過程中需要控制蝕刻因素。

  2. 阻焊層印刷:由于銅箔較厚,鋁 PCB 的阻焊層印刷存在困難。這是因為如果走線銅太厚,那么蝕刻的圖像將在走線表面和基板之間產生很大的差異,并且阻焊層印刷將很困難。因此,采用兩次阻焊印刷。使用的阻焊油應質量好,在某些情況下,先進行樹脂填充,然后再進行阻焊。

  3. 機械制造:機械制造過程涉及機械鉆孔、成型和 V 劃線等,這些過程都留在內部通孔上。這往往會降低電氣強度。因此,電動銑刀和專業銑刀應用于產品的小批量生產。應調整鉆孔參數以防止產生毛刺。這將幫助您的機械制造。



composition of aluminum single sided pcb.jpg



鋁PCB的應用

鋁制底座具有良好的散熱功能。因為 LED 會產生大量的熱量,所以 LED 燈的印刷電路板一般是鋁基板。

1、音響設備:輸入輸出放大器、平衡放大器、音頻放大器、前置放大器、功率放大器等。

2. 電源設備:穩定器、調節器、DC-AC 適配器等。

3、通信電子設備:高頻放大器、濾波電路。

4. 辦公自動化設備:電機驅動器等。

5、計算機:電源設備、軟盤驅動器、主板等。

6、電源模塊:逆變器、固態繼電器、整流橋等。

7、電子控制:繼電器、晶體管基座、電路中的各種元器件。

8. 開關、微波:散熱器、半導體器件、隔熱和電機控制器。

9、工業車輛:點火裝置、穩壓器、自動安全控制系統、照明轉換系統。

10. LED顯示(兩種模式:LED顯示;帶LED光源顯示)

11、照明:隨著節能燈的推廣,各種節能LED燈受到市場的歡迎,因此LED燈的鋁基板有了大規模的應用。
