如果您希望將您的電子設計變?yōu)楝F(xiàn)實，了解 PCB 原型制作設備對于實現 PCB 快速轉向和 PCB 快速原型制作至關重要。無論您是工程師、業余愛好者還是初創公司創新者，擁有合適的工具（如拾取和放置原型機或桌面回流焊爐）都可以在加快開發過程方面發揮重要作用。

什么是 PCB 原型設計，為什么它很重要？

PCB 原型制作是創建印刷電路板 （PCB） 工作模型以在大規模生產之前測試和驗證設計的過程。這是電子開發中的關鍵步驟，使設計人員能夠識別錯誤、改進功能并確保電路板符合性能標準。借助 PCB Quick Turn 服務和 PCB 快速原型制作技術，這個過程變得更快、更容易獲得，即使對于小型團隊或個人創作者也是如此。

原型設計的重要性在于它能夠從長遠來看節省時間和金錢。通過及早發現問題，您可以避免在生產過程中進行代價高昂的重新設計。此外，使用合適的設備，您可以快速迭代設計，確保您的產品更快地進入市場。

PCB 原型制作的關鍵設備

為了實現高效的 PCB 快速原型制作，您需要一套專門的工具和設備。下面，我們將探討可以幫助您在內部創建高質量原型或通過專業服務簡化流程的基本設備。

1. 用于原型設計的 PCB 設計軟件

在創建任何物理電路板之前，設計階段至關重要?，F(xiàn)代 PCB 設計軟件允許您為 PCB 原型創建詳細的原理圖和布局。這些工具通常包括用于測試電氣性能的仿真功能，例如頻率高達 5 GHz 的信號完整性或高速電路的 50 歐姆阻抗匹配。

使用設計軟件，您可以生成 Gerber 文件，這是 PCB 制造的標準格式。此步驟可確保您的原型設計準備好進行快速制造，并支持與合適的服務提供商合作的 PCB 快速周轉時間表，最短可達 24-48 小時。

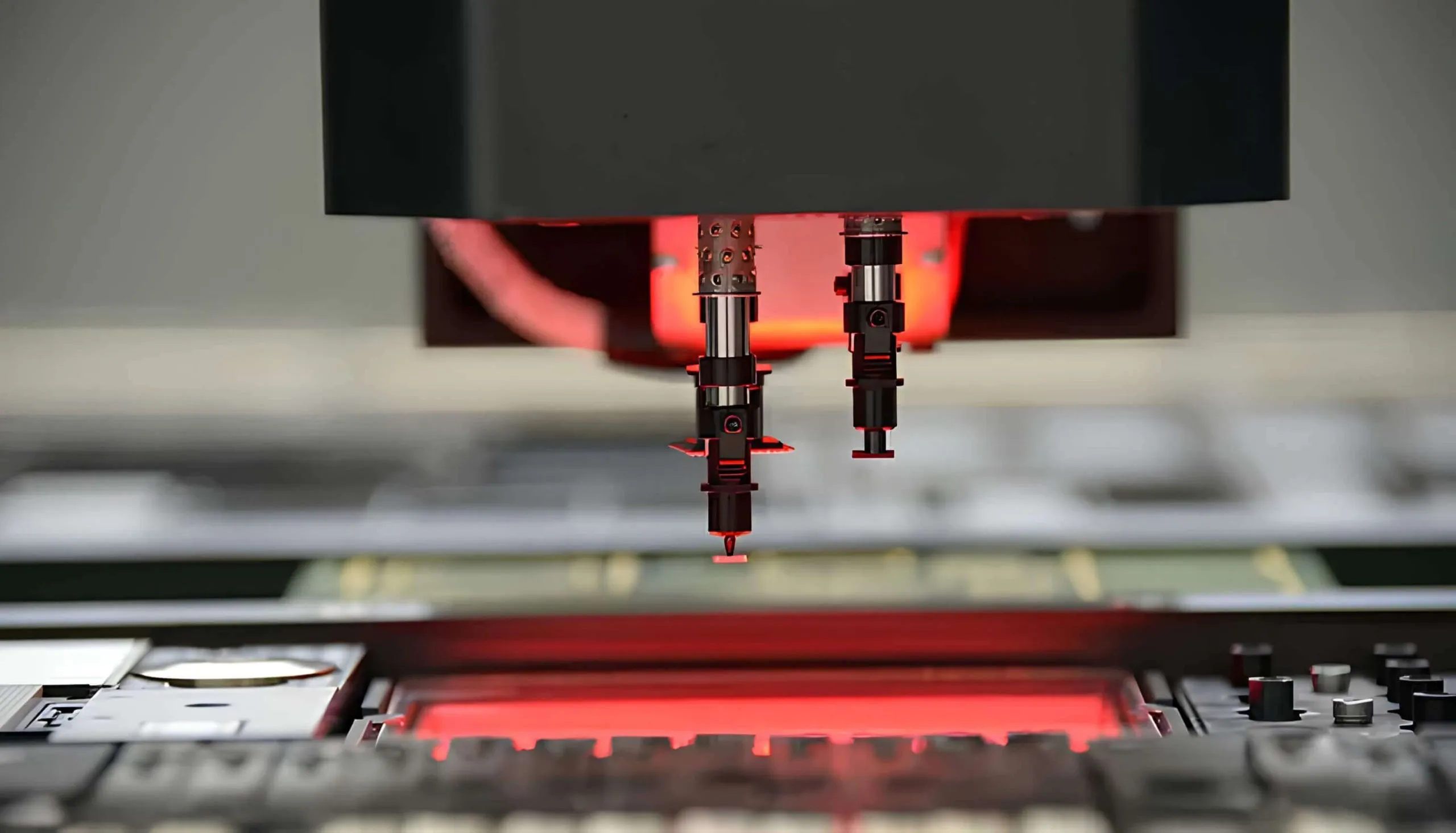

2. 拾取和放置原型機

拾取和放置原型機改變了在 PCB 上組裝組件的游戲規則。這些機器可自動將電阻器、電容器和 IC 等表面貼裝器件 （SMD） 精確地貼裝到電路板上。對于小規模原型制作，桌面拾取和放置機每分鐘可以處理多達 100 個組件的電路板，精度在 0.1 毫米以內。

擁有內部拾取和放置機器可以減少對手動組裝的依賴，手動組裝容易出錯并減慢 PCB 快速原型制作的速度。它對于在短時間內多次迭代設計特別有用。

3. 用于焊接的臺式回流焊爐

將元件放置在電路板上后，下一步就是牢固地焊接它們。桌面回流焊爐是此過程的重要設備，尤其是對于表面貼裝技術 （SMT） 而言。這些緊湊的烤箱加熱 PCB 以熔化焊膏，從而在元件和電路板之間形成牢固的電氣連接。

桌面回流焊爐專為小批量設計而設計，是 PCB 原型設計的理想選擇。它們通常支持高達 250°C 的溫度曲線，并具有精確控制功能，以防止精密元件過熱。例如，典型的回流焊曲線可能包括在 150°C 下預熱 60 秒，然后在 220°C 下達到峰值 30 秒，以確保正確焊接。

投資桌面回流焊爐可以讓您在內部完成組裝過程，在不犧牲質量的情況下顯著加快 PCB Quick Turn 項目。

4. 用于內部制造的 PCB 銑床

對于那些想要完全控制原型制作過程的人來說，PCB 銑床可能是一個有價值的工具。這些器件在空白 PCB 基板上雕刻出銅走線，直接從您的設計文件創建功能板。它們非常適合生產單個 PCB 原型或小批量，而無需等待外部制造服務。

雖然銑床可能無法與復雜多層板的專業制造精度相媲美，但它們非常適合簡單的設計，并且可以在一小時內生產出一塊板。這通過消除運輸延遲來支持 PCB 快速原型制作。

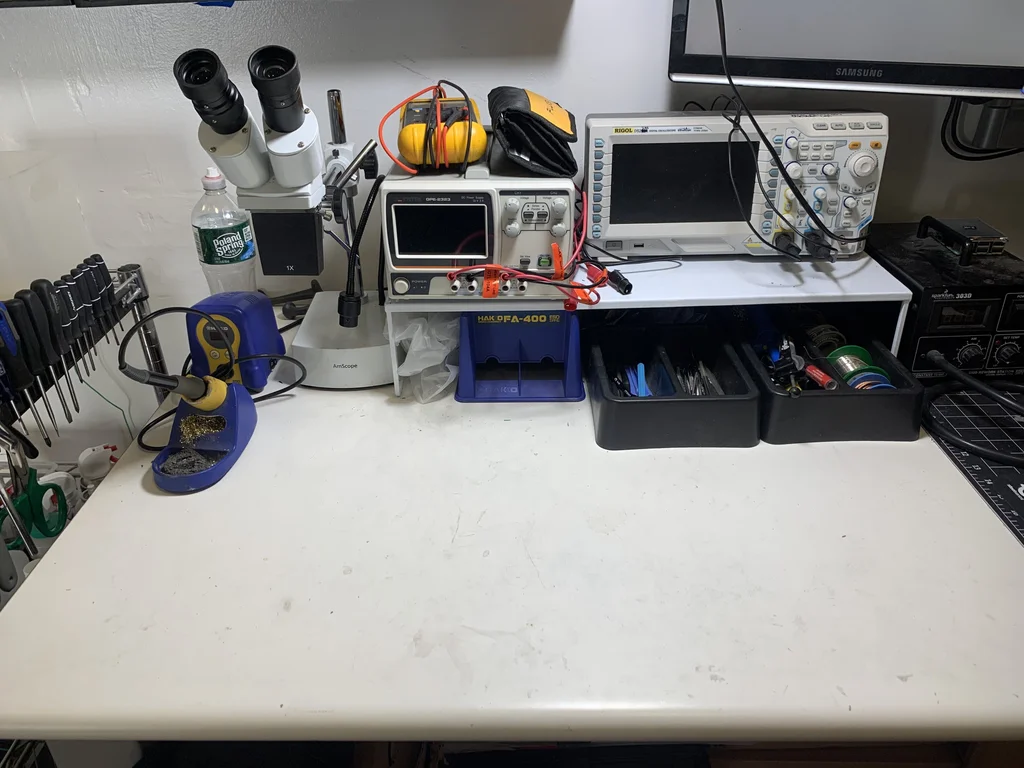

5. 測試和檢查工具

組裝原型后，測試對于確保功能至關重要。萬用表等基本工具可以測量電壓、電流和電阻，而示波器等更先進的設備可以分析頻率高達 100 MHz 的信號行為。自動光學檢測 （AOI） 系統還可以高精度地檢測焊接缺陷或未對準的元件。

這些工具有助于快速驗證您的設計，從而在 PCB Quick Turn 工作流程中實現更快的迭代。如果沒有適當?shù)臏y(cè)試，您可能會繼續使用有缺陷的設計，這些設計可能會在實際應用中失敗。

PCB 快速轉向和快速原型制作的好處

加快上市速度

在當今快節奏的科技世界中，將您的產品快速推向市場可能是一種競爭優勢。PCB Quick Turn 服務通常在短短 24-72 小時內交付電路板，結合桌面回流焊爐等內部設備，大大縮短了開發時間。例如，過去需要兩周才能完成的原型現在可以在短短幾天內完成。

成本效益

雖然投資像拾取和放置原型機這樣的設備最初可能看起來很昂貴，但隨著時間的推移，它可以通過降低外包成本來節省資金?？焖僭驮O(shè)計還允許在早期進行徹底的測試和設計調整，從而最大限度地降低了大規模生產中出現代價高昂的錯誤的風險。

迭代的靈活性

使用 PCB 快速原型制作，您可以在短時間內測試多個設計版本。如果原型發現問題（例如，走線寬度為 0.2 毫米導致信號干擾），您可以調整設計并在幾小時或幾天內創建一個新板，具體取決于您的設置。

如何選擇合適的 PCB 原型制作設備

為您的 PCB 原型需求選擇最佳工具取決于幾個因素。以下是一些指導您決策過程的提示。

評估您的項目規模

對于小型項目或業余愛好者的工作，基本的桌面回流焊爐和手動組裝可能就足夠了。但是，如果您正在處理包含數百個組件的復雜設計，那么投資拾取和放置原型機將變得更加實用，以確保準確性和速度。

評估技術要求

查看您的設計規格。如果您的電路板需要對微小的 0402 元件 （1.0mm x 0.5mm） 進行精確焊接，請確保您的回流焊爐支持精細的溫度控制。同樣，如果您的設計涉及高密度布局，請選擇放置精度高的拾取和放置機器。

將內部工具與專業服務相結合

雖然擁有桌面回流焊爐或拾取和放置原型機等設備是有益的，但您無需在內部完成所有作。許多開發人員將他們的工具與專業的 PCB 快速原型制作服務相結合，以獲得最佳結果。

成功進行 PCB 原型制作的最佳實踐

要充分利用您的原型設計工作，請遵循這些實用技巧。

從清晰的設計計劃開始

在使用任何設備之前，請確保您的設計經過深思熟慮。仔細檢查原理圖是否存在錯誤，并仿真性能以預測高頻信號串?dāng)_等問題（例如，RF 設計高于 1 GHz）。

保持干凈的工作空間

使用桌面回流焊爐等工具時，請保持工作空間無灰塵和碎屑，以避免焊膏或組件污染。清潔的環境可確保您的 PCB 原型獲得可靠的結果。

增量測試

不要等到整個板子組裝完后才開始測試。隨時檢查各個部分是否存在問題。例如，在進行完全組裝之前，測量電源走線的電阻（目標值低于 0.1 歐姆）。

使用 PCB 原型設備簡化您的開發

投資合適的 PCB 原型制作設備可以改變您的設計流程，輕松實現 PCB 快速轉向和 PCB 快速原型制作。拾取和放置原型機和桌面回流焊爐等工具使您能夠在內部創建、組裝和測試原型，而專業服務可以補充您滿足復雜制造需求的工作。

通過了解您的項目要求并選擇適當?shù)墓ぞ?，您可以加快開發周期、降低成本并更快地將創新產品推出。無論您是經驗豐富的工程師還是新手，使用正確的設備和策略都可以掌握 PCB 原型創建的藝術。
