手工組裝混合技術PCB的基本工具
如果您正在尋找手工組裝混合技術印刷電路板 (PCB) 的必備工具,那么您來對地方了?;旌霞夹g(shù) PCB 結合了表面貼裝技術 (SMT) 和通孔技術 (THT),需要一套獨特的工具來提高精度和效率。在本指南中,我們將介紹手動組裝混合技術 PCB 的必備工具,包括 SMT 和通孔組件設備,以幫助您獲得專業效果。無論您是業余愛好者還是專業工程師,擁有合適的工具都可以讓您的 PCB 組裝過程變得不同。
混合技術 PCB 是同時包含 SMT 和通孔元件的電路板。SMT 元件直接安裝在電路板表面,可實現更小、更緊湊的設計。另一方面,通孔元件的引線穿過電路板上的孔并在另一側焊接,為高應力應用提供更高的耐用性。將這些技術結合在單個電路板上通常可以兩全其美 — SMT 的緊湊性和 THT 的可靠性。
手工組裝這些板需要精度和多功能性,因為您正在處理不同尺寸和安裝技術的組件。用于 PCB 混合技術手工組裝的工具必須解決 SMT 和通孔組裝的獨特挑戰。讓我們探索正確完成工作所需的基本工具。
手工組裝混合技術 PCB 需要一個設備齊全的工作空間。下面,我們根據它們在裝配過程中的功能將基本工具分為不同的組。每個工具對于確保 PCB 項目的準確性、安全性和質量都至關重要。
焊接是 PCB 組裝的核心,混合技術電路板需要能夠處理精細 SMT 元件和較大通孔元件的工具。以下是您需要的關鍵焊接工具:
溫度可調的烙鐵:必須采用可調節溫度控制的高質量烙鐵。對于 SMT 組件,您需要較低的溫度(約 260-300°C)以避免損壞精密部件。對于通孔元件,可能需要更高的溫度(高達 350°C)以確保焊料正確流過孔。尋找用于 SMT 工作且尖端較寬的烙鐵,以及用于 THT 焊接的尖端選項。
焊錫絲:使用松香芯的無鉛焊錫絲,以提高環境安全性和有效粘合。0.5mm 至 0.8mm 的直徑非常適合 SMT,而 1.0mm 的直徑非常適合通孔焊接。

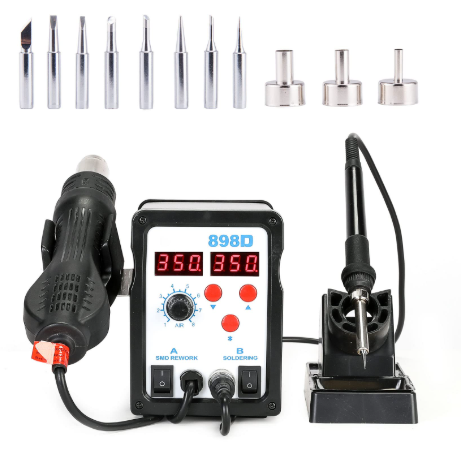

熱風返修臺:對于 SMT 元件,尤其是那些具有多個引腳的元件,如 QFN 或 BGA 封裝,熱風返修臺非常有價值。它允許您在表面貼裝部件上回流焊,而無需直接接觸,從而防止損壞電路板或元件。
拆焊工具:錯誤時有發生,吸錫器或脫焊編織層(燈芯)等拆焊工具對于去除多余的焊料或糾正錯誤至關重要。拆焊泵特別適用于通孔元件,而編織層則適用于 SMT 焊盤。
將元件準確地放置在混合技術 PCB 上至關重要,尤其是對于微小的 SMT 零件。這些精密工具將幫助您小心準確地處理組件:
鑷子:防靜電的細尖鑷子對于拾取和放置 SMT 元件至關重要。尋找?guī)в蟹谴判圆讳P鋼尖端的鑷子,以避免干擾敏感的電子設備。彎曲的尖端有助于進入狹小空間。
組件對齊工具:對于細間距 SMT 元件,小型對準工具或牙科鎬可以幫助在焊接前將零件推入到位。這可確保與 PCB 焊盤正確對齊,從而降低短路或錯位的風險。
尖嘴鉗:對于通孔元件,尖嘴鉗可用于在焊接過程中彎曲引線和將部件固定到位。選擇一雙握感舒適的手套,以便長時間使用。
通孔組件在焊接后通常需要修鉛,使用正確的切割工具可確保干凈的表面而不會損壞電路板。
平口剪鉗:這些是小而鋒利的切割器,旨在從靠近電路板的通孔元件中修剪多余的引線。一把好的平口剪可以留下光滑的切口,減少可能導致受傷或短路的鋒利邊緣的風險。
剝線鉗:如果您正在使用需要額外布線的通孔元件,剝線鉗可以方便地準備引線或?qū)㈦娎|連接到電路板。
組裝混合技術 PCB 后,必須進行徹底的檢查和測試,以確保功能和質量。這些工具有助于在啟動電路板之前識別問題。
放大鏡或顯微鏡:放大倍率至少為 10 倍的放大鏡或臺式顯微鏡對于檢查 SMT 元件上的焊點至關重要。這有助于檢測可能導致故障的冷焊點、橋接或焊料不足。
萬用表:數字萬用表對于測試組裝 PCB 上的連續性、電壓和電阻至關重要。使用它來檢查焊盤之間的短路或驗證組件是否正確連接。例如,您可以測量電阻器兩端的電阻,以確保其與指定值匹配(例如,1kΩ ±5%)。
ESD 安全腕帶:靜電放電 (ESD) 會損壞敏感元件,尤其是 SMT 部件。將 ESD 安全腕帶接地到工作區,防止靜電積聚,在檢查和組裝過程中保護您的電路板。
一個組織良好且安全的工作空間與工具本身一樣重要。以下是一些保持裝配過程順利且無危險的必需品。
ESD 安全墊:在工作臺上放置 ESD 安全墊,為組裝混合技術 PCB 提供無靜電表面。將其與腕帶配對以獲得最大保護。
焊煙去除器:焊接會產生煙霧,如果隨著時間的推移吸入這些煙霧可能會有害。帶有碳過濾器的排煙器或風扇通過去除這些煙霧來確保您的工作空間安全。
良好的照明:明亮、集中的照明對于處理小型 SMT 元件是必需的。亮度可調的臺燈或放大鏡周圍的環形燈可以對能見度產生很大的影響。
擁有合適的工具進行 PCB 混合技術手動組裝只是成功的一半。知道如何有效地使用它們可確保高質量的結果。以下是一些需要牢記的實用提示:
從 SMT 元件開始:組裝混合技術 PCB 時,首先放置和焊接 SMT 元件。它們較小的尺寸和表面貼裝使其更加精致,在通孔部件之前焊接它們可以防止以后處理較大的部件時造成意外損壞。
使用適當?shù)暮附蛹夹g(shù):對于 SMT,在一個焊盤上涂上少量焊料,放置元件,然后回流焊料以固定它,然后再焊接剩余的焊盤。對于通孔,插入元件,稍微彎曲引線以將其固定到位,然后用干凈的錐形接頭焊接每根引線。
避免過熱:SMT 組件對熱敏感。將每個焊盤的焊接時間限制為 2-3 秒,以防止熱損傷。對于通孔零件,確保焊料完全流過孔,表明連接良好,沒有過多的熱量暴露。
保持工作區清潔:定期清潔您的工具和工作區,以避免污染。隨著時間的推移,PCB 上的助焊劑殘留物或碎屑會導致短路或腐蝕。焊接后,使用異丙醇和刷子清潔電路板。
由于 SMT 和通孔組件的組合,手工組裝混合技術 PCB 帶來了獨特的挑戰。以下是正確的工具如何幫助克服這些障礙:
組件尺寸差異:SMT 元件可以小至 0.4mm x 0.2mm(0402 封裝),而通孔元件要大得多。細尖鑷子和放大鏡等精密工具使處理微小的 SMT 零件變得易于管理,而尖嘴鉗則有助于處理較大的通孔引線。
焊接復雜性:SMT 焊接需要精度,以避免在緊密間隔的焊盤之間出現橋接(例如,細間距 IC 上的 0.5mm 間距)。熱風站和細尖烙鐵確保接頭清潔。另一方面,通孔焊接需要適當?shù)臒崃糠植紒硖畛淇?,而更高功率的烙鐵可以做到這一點。
損壞風險:靜電或過熱會損壞敏感元件。ESD 安全工具和溫控焊接設備可最大限度地降低這些風險,保護您在組件和電路板上的投資。
手工組裝混合技術 PCB 是一項有益但具有挑戰性的任務,需要正確的工具集才能獲得專業的結果。從為 SMT 和通孔元件量身定制的焊接設備到用于放置和檢查的精密工具,每臺設備在此過程中都發揮著至關重要的作用。通過投資用于 PCB 混合技術手工組裝的高質量工具,例如可調節烙鐵、防靜電鑷子和萬用表,您可以確保項目的準確性、安全性和可靠性。
