一文讀懂:PCB等電位設計原理、準則與制造規范

  • 2025-07-08 10:30:00
  • 瀏覽量:67

在現代電子產品的核心 —— 印刷電路板(PCB)的設計與制造領域,等電位設計是確保電路穩定、可靠運行的關鍵環節。它如同建筑的堅實根基,雖不直接展現于表面,卻支撐著整個電子系統的正常運轉,深刻影響著產品性能與質量。無論是小型智能穿戴設備,還是大型工業控制主機,等電位設計規范的嚴格遵循都是實現其功能的重要保障。


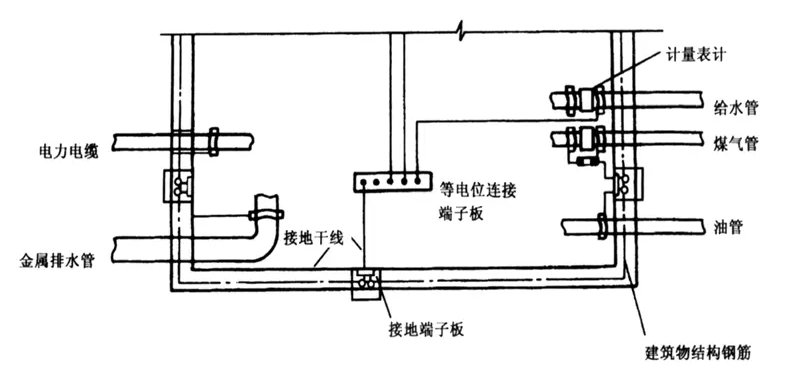

一、等電位設計的基本原理

等電位,顧名思義,是使 PCB 上不同位置的電位處于相等狀態。在電路運行中,電流會在導線中流動,由于導線存在電阻,根據歐姆定律(U = IR,其中 U 為電壓降,I 為電流,R 為電阻),電流流過時必然會產生電壓降。這就導致在 PCB 上不同位置,即使連接于同一電源,電位也可能存在差異。例如,在一個有多個芯片的電路中,距離電源較近的芯片,其電源引腳電位相對較高;而距離較遠的芯片,由于電流傳輸路徑上的電壓損失,引腳電位會降低。
等電位設計旨在通過特定的電路布局與連接方式,減小或消除這種電位差。它的核心原理是構建低阻抗的導電通路,讓電流能夠順暢地在不同電位點之間流動,從而平衡電位。形象地說,就像是在高低不平的地面上鋪設了一條平坦的高速公路,車輛(電流)可以毫無阻礙地行駛,各處的 “海拔高度”(電位)趨于一致。


二、等電位設計在 PCB 中的重要性

提升信號完整性

在高速電路中,信號完整性至關重要。微小的電位差都可能導致信號傳輸出現反射、失真等問題。例如,在 USB 3.0 等高速數據傳輸接口中,若 PCB 上不同部位的電位不一致,信號在傳輸過程中就會受到干擾,導致數據傳輸錯誤率增加,甚至出現數據丟包現象。良好的等電位設計能夠為信號提供穩定的參考電位,確保信號在傳輸過程中保持清晰、準確,極大提升信號完整性,保障高速數據可靠傳輸。

增強電磁兼容性(EMC)

電位差是產生電磁干擾(EMI)的根源之一。當 PCB 上存在電位差時,就會形成電場,電場與周圍的磁場相互作用,產生電磁輻射,干擾其他電路正常工作。同時,外部的電磁干擾也更容易通過電位差耦合進入電路,影響電路性能。通過等電位設計,減小電位差,能夠有效降低電磁輻射強度,提高 PCB 自身的抗干擾能力,增強整個系統的電磁兼容性,使電子產品在復雜電磁環境下也能穩定運行。例如,在醫療電子設備中,嚴格的等電位設計能防止設備對患者造成電磁輻射危害,同時確保設備不受周圍醫療儀器的電磁干擾,保障診斷與治療的準確性。

保障電路可靠性

電位差可能引發電流異常流動,造成元器件過熱、損壞等問題,嚴重影響電路的可靠性。例如,在大功率電源電路中,如果不同接地部位的電位不一致,會導致接地電流分布不均,部分接地路徑承受過大電流,長期運行可能燒毀線路或引發火災。等電位設計能夠使電流均勻分配,降低元器件的電氣應力,延長其使用壽命,提高整個電路的可靠性與穩定性,減少電子產品在使用過程中的故障發生率。


三、等電位設計準則

合理規劃接地系統

接地是實現等電位的重要手段。在 PCB 設計中,應明確區分不同類型的接地,如數字地、模擬地、電源地等。對于數字電路部分,因其信號多為脈沖信號,電流變化快,數字地的主要作用是為數字信號提供回流路徑,減少數字信號對其他電路的干擾;模擬電路對信號精度要求高,模擬地需為模擬信號提供穩定的參考電位,防止數字脈沖干擾模擬信號。一般情況下,數字地和模擬地應分開布線,最后在一點進行連接,避免數字地線上的噪聲通過地線傳導至模擬電路。例如,在音頻處理電路中,模擬地與數字地分開,能有效降低音頻信號中的噪聲,提高音質。

采用大面積銅箔

在 PCB 上鋪設大面積銅箔作為等電位平面是常用的設計方法。銅箔具有良好的導電性,電阻極低,可視為等電位體。通過將元器件的接地引腳連接到銅箔上,能夠快速平衡電位。如在多層 PCB 中,通常會專門設置一層或多層作為接地銅箔層,與各層的信號層緊密配合。在設計高頻電路的 PCB 時,大面積銅箔不僅能實現等電位,還能起到屏蔽作用,減少高頻信號的輻射與外界干擾。

優化布線策略

布線時,應盡量縮短連接不同電位點的導線長度,減少電阻與電感。對于關鍵信號線路,如高速差分信號線,不僅要保證線長盡量短,還要使兩根差分線等長,以減少信號傳輸延遲差,防止信號失真。同時,避免出現銳角或直角布線,因為這些拐角處會增加信號傳輸?shù)淖杩?,?dǎo)致信號反射,影響電位平衡。例如,在設計電腦主板的高速內存插槽布線時,嚴格控制布線長度與角度,確保內存數據傳輸?shù)姆€(wěn)定性。


四、等電位制造規范

基材與銅箔選擇

制造 PCB 時,基材的電氣性能對等電位設計實現至關重要。應選用介電常數穩定、絕緣性能良好的基材,如常見的 FR-4 材料。對于高頻電路或?qū)﹄姎庑阅芤髽O高的應用場景,可選擇聚酰亞胺(PI)、羅杰斯(Rogers)等高性能基材。銅箔作為導電主體,其厚度需根據電流承載能力合理選擇。對于電源線路等大電流通路,應采用較厚的銅箔,降低線路電阻,減少電壓降,保障等電位效果。例如,在工業電源 PCB 制造中,為承載大電流,通常選用 35μm 甚至 70μm 厚度的銅箔。


鉆孔與電鍍工藝

鉆孔是連接 PCB 不同層的關鍵工序。對于等電位連接的過孔,要嚴格控制孔徑精度與位置精度,確保過孔與各層線路準確連接。孔徑偏差過大可能導致過孔與線路連接不良,增加電阻,影響電位平衡。電鍍工藝則用于在孔壁上沉積銅,使過孔具有良好導電性。在電鍍過程中,要精確控制電流密度、電鍍時間等參數,保證孔壁銅層均勻、牢固,避免出現空洞、銅層過薄等缺陷,確保等電位連接的可靠性。


表面處理

PCB 表面處理工藝會影響其電氣性能與可焊性,間接關系到等電位設計效果。常見的表面處理工藝有噴錫、沉金、OSP(有機保焊膜)等。噴錫工藝成本較低,可焊性好,但表面平整度相對較差;沉金工藝能提供優良的電氣連接性能與可焊性,適用于高端產品;OSP 工藝簡單、成本低,但在高溫高濕環境下防護能力相對較弱。在選擇表面處理工藝時,需綜合考慮產品應用場景、成本等因素,確保在滿足等電位設計要求的同時,實現良好的焊接效果,保障 PCB 在使用過程中的電氣連接穩定性。


質量檢測

制造完成后,嚴格的質量檢測是確保等電位設計規范落實的最后一道防線。通過自動光學檢測(AOI)設備,可檢查 PCB 表面線路、過孔等是否存在短路、斷路、銅箔缺陷等問題;利用飛針測試、ICT(在線測試)等手段,能精確測量 PCB 的電氣性能,包括各點之間的電位差、線路阻抗等參數。對于高速信號線路,要求電位差控制在極小范圍內,如 ±5mV 以內,阻抗誤差控制在 ±10% 以內,確保等電位設計符合標準,只有通過全面質量檢測的 PCB 才能進入后續組裝環節,為電子產品的質量提供堅實保障。
PCB 等電位設計與制造規范貫穿于從設計構思到產品成型的全過程,每一個環節都緊密相連,相互影響。只有深刻理解等電位設計原理,嚴格遵循設計準則,把控制造規范,才能制造出性能卓越、穩定可靠的 PCB,為現代電子產品的飛速發展奠定堅實基礎。隨著電子技術不斷進步,對 PCB 等電位設計與制造規范的要求也將持續提升,電子工程師們需不斷探索創新,以適應新的挑戰與需求。
