這份綜合指南涵蓋了您需要了解的有關批量組裝表面貼裝技術 （SMT） 元件的所有信息，包括拾取和放置機器優化和精確 SMT 元件放置的技巧。無論您是初學者還是經驗豐富的工程師，您都會找到可作的見解來簡化您的生產并提高質量。

什么是 SMT 批量組裝，為什么它很重要？

SMT 批量組裝是指在一次生產運行中組裝多個帶有表面貼裝元件的印刷電路板 （PCB） 的過程。與通孔技術不同，SMT 涉及將元件直接放置在 PCB 表面，這允許更高的元件密度和更快的自動化組裝。這種方法因其效率和支持緊湊設計的能力而廣泛用于現代電子制造。

批量組裝的重要性在于其規模化生產的能力。通過一次組裝多個電路板，制造商可以減少設置時間、降低成本并保持單元之間的一致性。然而，要在表面貼裝工藝中取得成功，需要對技術和工具有深入的了解，我們將詳細探討。

表面貼裝組裝工藝的關鍵步驟

表面貼裝組裝過程涉及幾個關鍵步驟，以確保元件準確放置并牢固地焊接到 PCB 上。讓我們分解每個階段，以幫助您了解如何有效地執行 batch assembly。

1. 焊膏應用

該過程從將焊膏涂到 PCB 上開始。這種漿料是微小焊料顆粒和助焊劑的混合物，被涂在將放置元件的焊盤上。模板通常用于確保精度，允許僅將漿料沉積在特定區域。對于批量組裝，在所有電路板上保持一致的焊膏厚度（通常在 0.1 mm 和 0.15 mm 之間）對于避免焊料不足或橋接等缺陷至關重要。

2. 使用 Pick and Place 機器進行元件放置

涂上焊膏后，使用自動拾取和放置機器將元件放置在 PCB 上。這些機器每小時可以精確地定位數千個組件，在高速設置中通常超過每小時 100,000 個放置。正確的 SMT 元件放置對于避免錯位至關重要，因為錯位可能導致連接失敗。我們稍后將更詳細地討論拾取和放置機器優化。

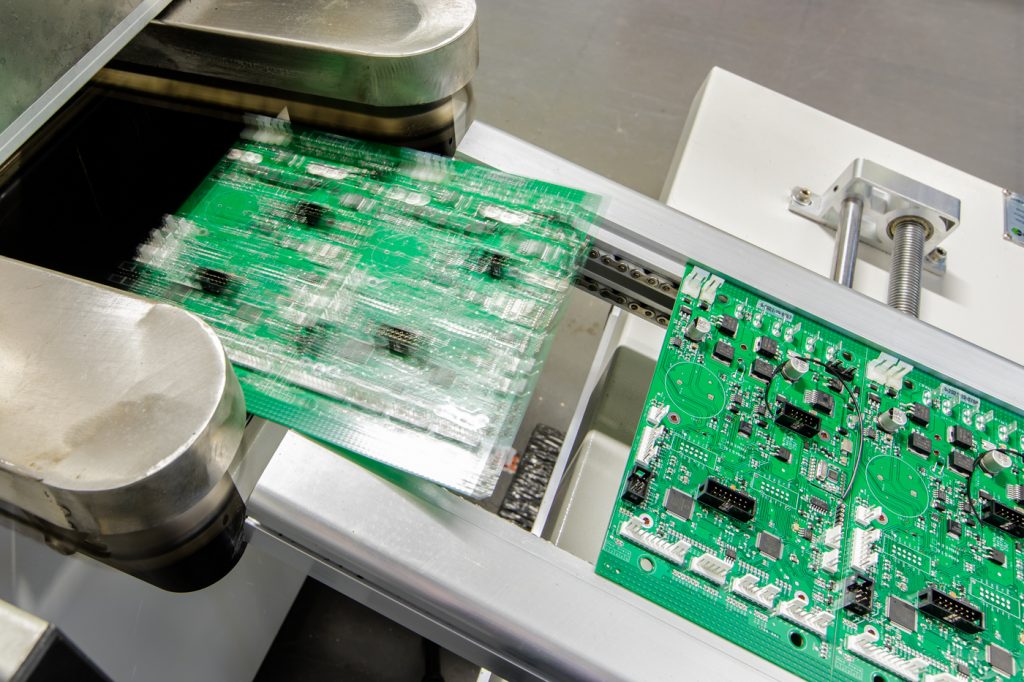

3. 回流焊以實現安全連接

貼裝后，PCB 在批量組裝中進行回流焊。電路板在回流爐中加熱，熔化焊膏，在元件和焊盤之間形成牢固的電氣和機械結合。典型的回流焊曲線包括預熱（至 150°C 左右）、均熱、回流焊（峰值為 240-260°C）和冷卻階段。整個批次的溫度控制一致性確保了一致的焊接質量。

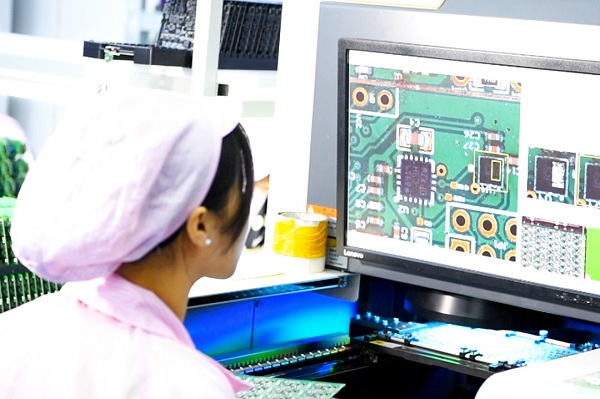

4. 檢驗和質量控制

最后一步涉及檢查組裝好的電路板是否有缺陷。自動光學檢測 （AOI） 系統通常用于檢測組件未對準或焊料橋接等問題。在批量組裝中，檢查每個批次的樣品有助于及早發現系統性問題，從而節省時間和資源。

高效 SMT 批量組裝技術

為了在 SMT 批量組裝中獲得高質量的結果，您需要專注于提高精度和效率的成熟技術。以下是生產過程中需要考慮的一些關鍵方法。

1. 優化 PCB 設計以進行批量生產

從支持批量組裝的設計開始。確保元件間距允許無干擾地自動放置 — 對于標準設計，元件之間至少保持 0.5 mm。此外，使用基準標記（PCB 上的小參考點）來幫助拾取和放置機器在批量中的多個電路板上準確對齊元件。

2. 跨批次標準化流程

一致性是批量組裝的關鍵。每次運行都使用相同的模板、焊膏和機器設置，以最大限度地減少變化。例如，如果您的回流爐配置文件在某個批次中運行良好，請保存這些設置（例如，245°C 的峰值溫度持續 30 秒）并復制它們以備將來運行，以保持焊接質量。

3. 最大限度地減少批次之間的轉換

轉換（例如更換鋼網或重新校準機器）可能會減慢生產速度。將類似的 PCB 設計分組為更大的批次，以減少轉換頻率。這種方法可以將設置時間縮短多達 30%，從而提高整體吞吐量。

Pick and Place 機器優化技巧

拾取和放置機器優化是高效 SMT 批量組裝的基石。這些機器是表面貼裝工藝的核心，微調其性能會顯著影響生產速度和精度。以下是一些實用技巧，可最大限度地提高其有效性。

1. 定期校準以確保精度

確保您的拾取和放置機器經常校準以保持放置精度，最好在 ±0.01 毫米以內。即使是 0.05 mm 的錯位也會導致元件在回流焊過程中失效。在每次主要批次運行之前安排校準檢查，以避免代價高昂的返工。

2. 為組件使用正確的噴嘴

不同的組件需要特定的噴嘴才能準確拾取和放置。例如，與較大的 IC 封裝相比，像 0402 電阻器這樣的較小元件需要更精細的噴嘴。將噴嘴尺寸與組件尺寸相匹配，可在大批量中將放置誤差減少多達 20%。

3. 優化供料器設置以提高速度

布置組件供料器，以最大限度地減少機器頭部的行程距離。將常用元件放置在更靠近放置區域的位置，以減少循環時間。一些系統報告稱，僅通過優化批量運行的供料器布局，速度就提高了 15%。

4. 更新軟件以提高性能

使機器的軟件保持最新狀態，以訪問用于放置路徑和錯誤檢測的最新算法?，F(xiàn)代更新可以將貼裝速度提高 10-25%，同時降低錯貼率，尤其是對于具有高元件密度的復雜電路板。

掌握批量組裝中的回流焊

批量組裝中的回流焊是決定 PCB 可靠性的關鍵步驟。焊接不良會導致接頭薄弱或組件故障，因此在整個批次中正確執行此過程至關重要。以下是如何完善它。

1. 制定一致的回流焊曲線

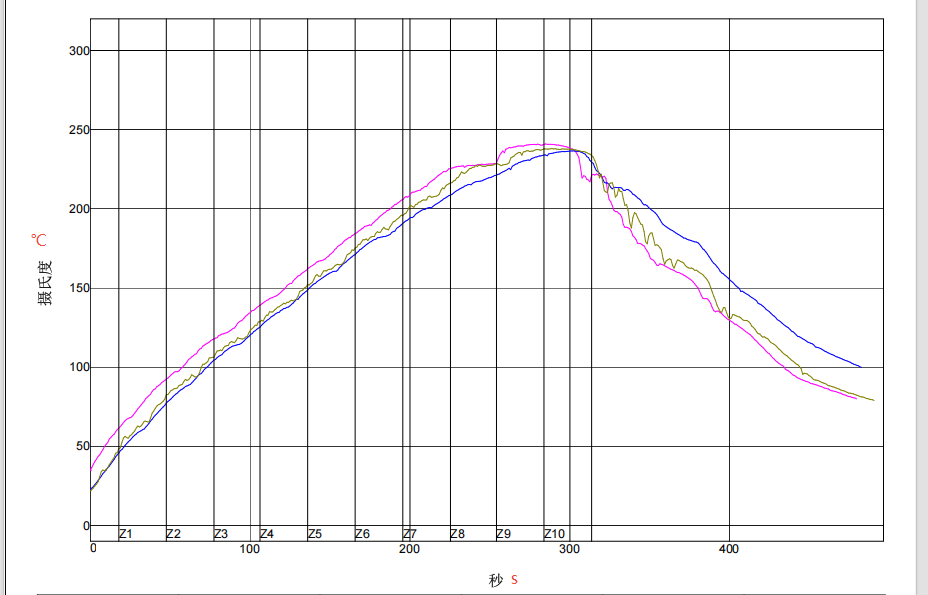

定義明確的回流焊曲線可確保批次中所有電路板的均勻加熱和冷卻。對于無鉛焊料，目標是在 150-180°C 下預熱 1-2 分鐘，回流峰為 240-260°C，持續 20-40 秒，并逐漸冷卻以防止熱沖擊。首先在小批量上測試配置文件以確認結果。

2. 監控烘箱溫度均勻性

回流焊爐必須在各個區域之間保持均勻的溫度，以避免出現熱點或冷點。使用熱分析工具測量溫度變化，將其保持在目標的 ±5°C 范圍內。如果不加以解決，加熱不均勻會導致一批 10-15% 的電路板出現焊接缺陷。

3. 小心處理多種尺寸的電路板

如果您的批次包含不同尺寸或厚度的紙板，請調整輸送機速度，以確保所有紙板在每個烘箱區域花費足夠的時間。較小的電路板可能需要較慢的速度才能達到峰值溫度，從而防止焊接不足。

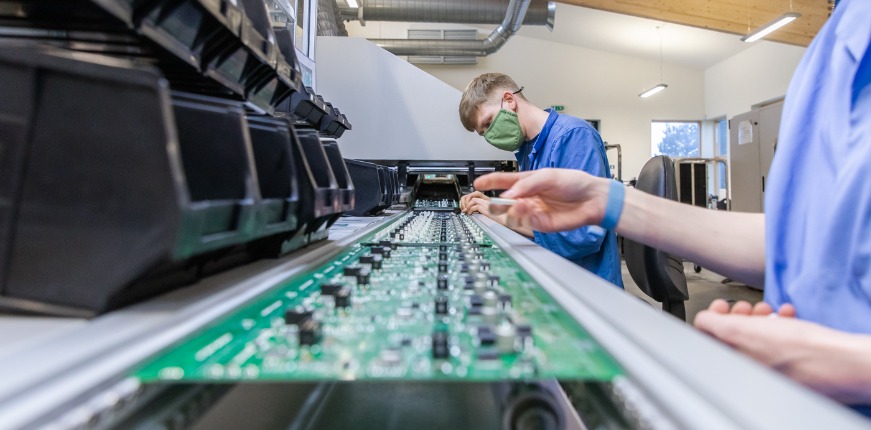

SMT 元件貼裝的最佳實踐

精確的 SMT 元件放置是成功組裝過程的基礎。放錯位置的組件可能導致功能故障或代價高昂的返工。請遵循這些最佳實踐，以確保每個批次的精度。

1. 驗證元件方向

在放置之前，請仔細檢查二極管和電容器等極化元件的方向。不正確的方向會導致電路故障，如果不及早發現，會影響多達 5% 的電路板。在設置過程中使用拾取和放置機器上的視覺系統來確認方向。

2. 考慮組件公差

由于制造公差的原因，組件通常具有輕微的尺寸變化。例如，0603 電阻器的長度可能相差 ±0.05 mm。調整機器設置以適應這些公差，確保在整個批次中放置一致。

3. 每次運行后檢查放置

完成一個批次后，使用 AOI 系統檢查組件對齊情況。查找大于 0.1 mm 的偏移，這可能表明機器漂移或設置問題。及早發現這些錯誤可以防止有缺陷的電路板進入最終產品階段。

SMT 批量組裝的常見挑戰以及如何克服這些挑戰

即使使用最好的技術，在 SMT 批量組裝過程中也可能出現挑戰。以下是一些常見問題和解決方案，可使您的生產保持正常進行。

1. 焊錫橋接

當過多的焊料連接相鄰焊盤時，就會發生焊料橋接，從而造成短路。這個問題影響了大約 2-5% 的批次控制不佳的電路板。為防止這種情況，請在模板設計過程中將焊膏量減少 10%，并確?；亓骱盖€避免過熱。

2. 小元件的邏輯刪除

當小元件在回流焊過程中倒立時，通常會發生立碑，通常是由于加熱不均勻或焊膏應用。它會影響 1-3% 的元件，如 0402 電阻器。平衡墊尺寸并確保對稱的漿料沉積，以最大限度地減少這種缺陷。

3. 組件錯位

部件未對準是由于機器校準問題或供料器設置不正確造成的。定期校準和運行前檢查可以將每批的錯位率降低到 0.5% 以下，從而提高整體產量。
