剛性PCB組裝：詳細介紹SMT和通孔技術
- 2025-07-04 09:08:00
- 瀏覽量：60
在本綜合指南中，我們將深入探討剛性 PCB SMT 組裝和剛性 PCB 通孔組裝，探討它們對剛性 PCB 焊接技術和剛性 PCB 元件放置的工藝、優勢和最佳實踐。無論您是在設計緊湊型消費類設備還是強大的工業系統，本博客都將幫助您做出明智的決策。

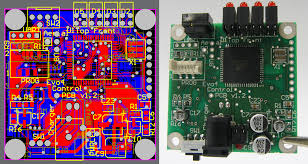

剛體 PCB 組裝簡介
剛性 PCB 是大多數電子設備的基礎，為從智能手機到工業機械等各種設備中的組件安裝提供了堅固的基礎。組裝這些板需要精度和對不同技術的理解，以確保可靠性和效率。目前使用的兩種主要方法是表面貼裝技術 （SMT） 和通孔技術 （THT）。每種產品都有其獨特的優勢，適用于不同的應用。在下面的部分中，我們將分解這些方法，重點介紹它們?nèi)绾螒?yīng)用于剛性 PCB 組裝，并為工程師和設計師提供實用的見解。
什么是剛性 PCB SMT 組裝？
剛性 PCB SMT 組裝是指將電子元件直接安裝到印刷電路板表面的過程。該技術廣泛用于現代電子產品，因為它能夠支持更小、更輕、更密集的設計。SMT 元件（如電阻器、電容器和集成電路）具有小金屬片或引線，直接焊接到 PCB 表面的焊盤上，無需鉆孔。
SMT 組裝的關鍵步驟
SMT 組裝過程高度自動化，使其能夠高效地進行大規模生產。以下是所涉及的步驟的詳細信息：
焊膏應用：模板用于將焊膏（微小的焊料顆粒和助焊劑的混合物）涂覆到 PCB 上將放置元件的特定區域。精度是避免過多漿料的關鍵，因為漿料過多會導致短路。
元件放置：自動拾取和放置機器以高精度將 SMT 元件定位到焊膏上，通常以每小時數千個元件的速度進行定位。
回流焊：PCB 通過回流爐，在那里受控的熱量熔化焊膏，在元件和電路板之間形成永久粘合。溫度通常達到 240-260°C，具體取決于焊料類型（例如，無鉛焊料需要更高的溫度）。
檢查：自動光學檢測 （AOI） 系統檢查放置錯誤、焊接缺陷或缺失組件，以確保質量。
SMT 在剛性 PCB 組裝中的優勢
SMT 具有多種優勢，使其成為許多現代應用的首選：
緊湊的設計：SMT 元件比通孔元件小得多，因此可以提高元件密度并減小電路板尺寸，這對于便攜式設備至關重要。
經濟高效的生產：自動化降低了人工成本并提高了生產速度，使 SMT 成為大規模制造的理想選擇。
更好的高頻性能：由于引線長度較短，SMT 元件表現出較低的寄生電感和電容，從而提高了高頻（例如，高于 100 MHz）下的信號完整性。
SMT 組裝的挑戰
雖然 SMT 效率很高，但也帶來了挑戰。組件尺寸小會使手動返工變得困難，如果不小心管理，回流焊過程中的熱應力有時會損壞敏感部件。此外，SMT 不太適合機械強度至關重要的大功率或高應力應用。
什么是剛性 PCB 通孔組件？
剛性 PCB 通孔組裝是一種傳統方法，其中元件引線通過 PCB 上的鉆孔插入并在另一側焊接。這項技術以其耐用性而聞名，通常用于組件必須承受機械應力或高功率負載的應用，例如汽車或工業電子產品。
通孔裝配的關鍵步驟
通孔組裝的自動化程度低于 SMT，并且通常涉及手動步驟，尤其是對于小批量生產。以下是它的工作原理：
元件插入：具有長引線的元件，如電阻器、電容器或連接器，入 PCB 上的預鉆孔中。這可以手動或使用半自動插入機完成。
軟焊：元件就位后，使用烙鐵手動或通過波峰焊進行焊接，其中電路板經過一波熔融焊料（通常在 250-270°C 下）以將引線粘合到焊盤上。
修剪和清潔：修剪多余的引線長度，并清潔電路板以去除助焊劑殘留物，確保可靠性并防止腐蝕。
檢查：目視檢查或測試可確保所有組件都安全焊接并按預期運行。
用于剛性 PCB 組裝的通孔優勢
通孔技術由于其獨特的優勢而仍然具有相關性：
機械強度：穿過電路板并在兩側焊接的引線提供了堅固的連接，非常適合承受物理應力或振動的元件。
高功率處理：通孔元件可以處理更高的電流和電壓，使其適用于電源或工業設備。
易于維修：更大的元件和可接近的引線使通孔板更易于維修或修改，尤其是在原型設計或小批量生產中。
通孔裝配的挑戰
通孔組件在現代、緊湊的設計中具有局限性。由于需要鉆孔和更大的組件，它需要更多的電路板空間，并且與 SMT 相比，該工藝對于大批量生產來說速度更慢且成本效益更低。此外，鉆孔會增加制造成本，如果不小心作，可能會削弱電路板。
比較 SMT 和用于剛性 PCB 組裝的通孔
在剛性 PCB SMT 組裝和剛性 PCB 通孔組裝之間進行選擇取決于您項目的具體需求。以下是幫助您決定的詳細比較：
尺寸和密度：SMT 允許更小、更密集的設計，與通孔相比，通?？蓪㈦娐钒宄叽鐪p小多達 50%。如果空間是一個限制，SMT 是更好的選擇。
耐久性：通孔提供更強的機械粘合，使其成為 PCB 可能受到振動或沖擊的應用（例如汽車系統）的理想選擇。
生產速度：SMT 的自動化流程可以實現每小時 20,000-50,000 個元件的貼裝率，而通孔通常需要人工，從而減慢生產速度。
成本：由于自動化，SMT 通常對于大批量更具成本效益，而由于設置成本較低，通孔對于小批量或原型可能更便宜。
信號性能：SMT 元件具有較短的引線，可在高頻下提供更好的性能，從而減少在 2.4 GHz 或更高頻率下工作的射頻電路等應用中的信號損失。
在許多情況下，使用將 SMT 和通孔元件組合在同一剛性 PCB 上的混合方法。例如，SMT 可用于更小的高密度元件，而通孔則保留給需要額外強度的連接器或高功率部件。
用于 SMT 和通孔的剛性 PCB 焊接技術
剛性 PCB 焊接技術對于確?？煽窟B接和防止故障至關重要。以下是 SMT 和通孔組件之間的焊接方式不同，以及最佳實踐：
SMT 組裝中的焊接
SMT 焊接依賴于回流焊，其中焊膏被加熱以形成粘合。關鍵考慮因素包括：
溫度曲線：精確的回流焊曲線，包括預熱 （150-180°C）、均熱和峰值溫度 （240-260°C），可防止對組件進行熱沖擊。
焊膏質量：使用高質量的無鉛或含鉛焊膏可確保一致的熔化和粘附力。不良的漿料會導致立碑等缺陷，即組件從一側脫落。
模板設計：模板厚度（通常為 0.1-0.15 mm）和孔徑尺寸必須與元件焊盤相匹配，以避免焊膏過多或不充分。
通孔組件中的焊接
通孔焊接可以通過波峰焊或手動焊接來完成。最佳做法包括：
波峰焊參數：控制焊料溫度 （250-270°C） 和波高，以確保均勻覆蓋而不會損壞電路板。
助焊劑應用：助焊劑可清潔表面并改善焊料流動性。通常使用水溶性或免清洗助焊劑來減少殘留物。
手動焊接烙鐵頭：使用溫度為 300-350°C 的烙鐵快速、清潔接頭。避免長時間加熱，以防止損壞 PCB 或組件。
剛性 PCB 元件放置策略
剛性 PCB 元件放置是影響裝配效率、性能和可靠性的關鍵步驟。以下是 SMT 和通孔元件的策略：
SMT 的元件放置
與 Pads 對齊：確保組件與焊盤精確對齊，以避免錯位或焊點不足等問題。自動貼片機的貼裝精度在 0.01 mm 以內。
間距：元件之間保持足夠的間距，以防止回流焊過程中的熱干擾。對于小型元件，通常建議最小間隙為 0.2-0.3 mm。
取向：一致地定向二極管或 IC 等組件，以簡化檢查并減少裝配錯誤。
通孔的元件放置
孔對齊：確保引線緊貼在鉆孔中，而不會用力過大，否則可能會損壞元件或電路板?？讖酵ǔ１纫€直徑大 0.2-0.3 mm。
組件高度：將元件放置在電路板上方的均勻高度，以促進波峰焊并確保均勻的焊接流動。
壓力點：將更大、較重的元件放置在電路板上可以承受機械應力的區域，通?？拷惭b點或邊緣。
有效的元件放置還涉及考慮整體可制造性設計 （DFM）。例如，將相似的組件組合在一起可以簡化裝配，而將熱敏部件放置在遠離高溫區域的地方可以提高可靠性。
剛性 PCB 組裝的最佳實踐
為了在剛性 PCB 組裝中獲得最佳結果，請遵循以下為 SMT 和通孔技術量身定制的最佳實踐：
在設計時考慮裝配：使用設計軟件模擬元件放置和焊接過程，在制造開始之前識別潛在問題。
選擇合適的材料：選擇符合您應用的熱和機械要求的 PCB 基板（例如 FR-4）和焊料類型。對于高頻設計，請考慮具有低介電常數的材料（例如 2.2-3.5）。
質量管理：實施嚴格的檢測流程，例如 SMT 的 AOI 和通孔的目視檢查，以便及早發現缺陷。
熱管理：在設計中考慮散熱問題，尤其是對于高功率通孔元件或密集封裝的 SMT 板，以防止過熱（例如，結溫超過 125°C）。
了解剛性 PCB SMT 組裝和剛性 PCB 通孔組裝對于創建可靠和高效的電子產品至關重要。SMT 在緊湊、高速生產中表現出色，具有出色的信號性能，而通孔為要求苛刻的應用提供了無與倫比的耐用性。通過掌握剛性 PCB 焊接技術和剛性 PCB 元件放置，您可以優化設計的性能和可制造性。
