自動與手動鋼網印刷:為您的生產量選擇正確的方法

  • 2025-07-03 10:57:00
  • 瀏覽量:59

當涉及到 SMT(表面貼裝技術)組裝時,最關鍵的步驟之一是模板印刷,即在放置元件之前將焊膏涂在印刷電路板 (PCB) 上。制造商的一個關鍵決策是使用自動模板打印還是手動模板打印來滿足其生產需求。正確的選擇在很大程度上取決于您的產量以及所需的精度和效率水平。

什么是 SMT 組裝中的模板印刷?

模板印刷是通過薄金屬模板將焊膏沉積到 PCB 上的過程,該金屬模板具有與電路板焊盤布局相匹配的精確切口。此步驟至關重要,因為它確保將適量的焊膏涂在每個焊盤上,從而在回流焊過程中實現正確的元件連接。鋼網印刷中的錯誤,例如漿料應用不均勻或錯位,會導致橋接或焊點不足等缺陷,從而影響最終產品的整體質量。

模板打印有兩種主要方法:手動和自動。每種方法都有明顯的優點和局限性,尤其是在考慮產量、成本和精度等因素時。讓我們詳細探討這兩者,以幫助您為您的制造設置做出明智的決策。





手動模板打印:基礎知識和優勢

手動模板印刷涉及作員將模板物理對齊到 PCB 上,并使用刮刀將焊膏涂抹在模板的開口上。這種方法通常是手工完成的,或者借助簡單的框架或夾具將模板固定到位。

手動模板印刷的優勢

  • 低成本:手動模板打印機是最實惠的選擇,新設備的基本設置成本在 2,000 美元到 5,000 美元之間。這使它們成為預算有限的初創公司或小規模運營的理想選擇。

  • 靈活性:此方法適用于設計可能經常更改的原型制作或小批量。作員可以快速調整或更換鋼網,而無需進行復雜的重新編程。

  • 單純:手動打印需要最少的培訓和設置時間,因此適用于處理小批量項目的小型團隊或業余愛好者。

手動模板打印的限制

  • 不一致:人為錯誤會導致焊膏應用不均勻、錯位或刮刀上的壓力變化,從而導致缺陷。例如,壓力過大可能會導致焊膏過多,從而導致焊料橋接。

  • 低速:手動打印非常耗時,通常將生產限制在每天 150 張板以下。這使得它不適用于較大的運行。

  • 作員疲勞:手動打印的重復性會導致疲勞,進一步增加長時間輪班出錯的風險。

手動模板印刷的最佳用例

手動模板打印最適合小批量生產,例如原型制作或每天 150 塊板以下的小批量生產。對于靈活性和成本優先于速度和可重復性的研發環境來說,這是一個絕佳的選擇。




自動模板印刷:精度和效率

自動鋼網印刷使用先進的機械以高精度和速度涂覆焊膏。這些系統通常包括用于鋼網對齊的視覺系統、用于色漿應用的可編程設置和自動刮刀移動。這種方法主要分為兩類:半自動和全自動打印機。

半自動鋼網印刷

半自動打印機需要一些手動干預,例如加載 PCB 和模板,但可以自動執行漿料應用和對齊等關鍵任務。這些系統的價格通常在 8,000 美元到 14,000 美元之間,可以處理中等批量生產,每天多達 500 塊電路板。

全自動鋼網印刷

全自動打印機以最少的人工參與處理整個過程,通常與其他 SMT 裝配線集成以實現無縫作。這些機器專為大批量生產而設計,每天超過 500 塊板,成本可能為 30,000 美元或更多,具體取決于高級視覺系統或?qū)崟r缺陷檢測等功能。

自動模板印刷的優勢

  • 一致性:自動化系統可確保每塊電路板上的焊膏沉積均勻,從而減少缺陷。例如,精確控制刮刀壓力和速度可以實現 ±10 微米以內的漿料厚度一致性。

  • 速度:自動化顯著提高了吞吐量,全自動系統每天能夠處理數千塊電路板,是大批量生產的理想選擇。

  • 減少錯誤:視覺系統和可編程設置可最大限度地減少錯位和人為錯誤,確保可重復性,即使對于具有細間距元件的復雜 PCB 設計也是如此。

  • 集成:自動化打印機可以與其他 SMT 設備集成,例如拾取和放置機器和回流焊爐,從而創建簡化的 SMT 裝配自動化工作流程。

自動模板打印的限制

  • 高成本:自動化系統的前期投資非常大,尤其是對于全自動模型,這對于小型企業或小批量運行來說可能不可行。

  • 復雜性:這些系統需要設置、編程和維護方面的技術專業知識,以及更長的作員培訓時間。

  • 靈活性較低:自動化打印機對頻繁設計更改的適應性較差,因為重新編程或模板交換會減慢生產速度。

自動模板印刷的最佳用例

自動模板打印在中到大批量生產環境中表現出色。半自動化系統最適合每天處理 150 到 500 塊電路板,而全自動設置最適合每天處理 500 多塊電路板,尤其是在精度和速度至關重要的消費電子或汽車制造等行業。

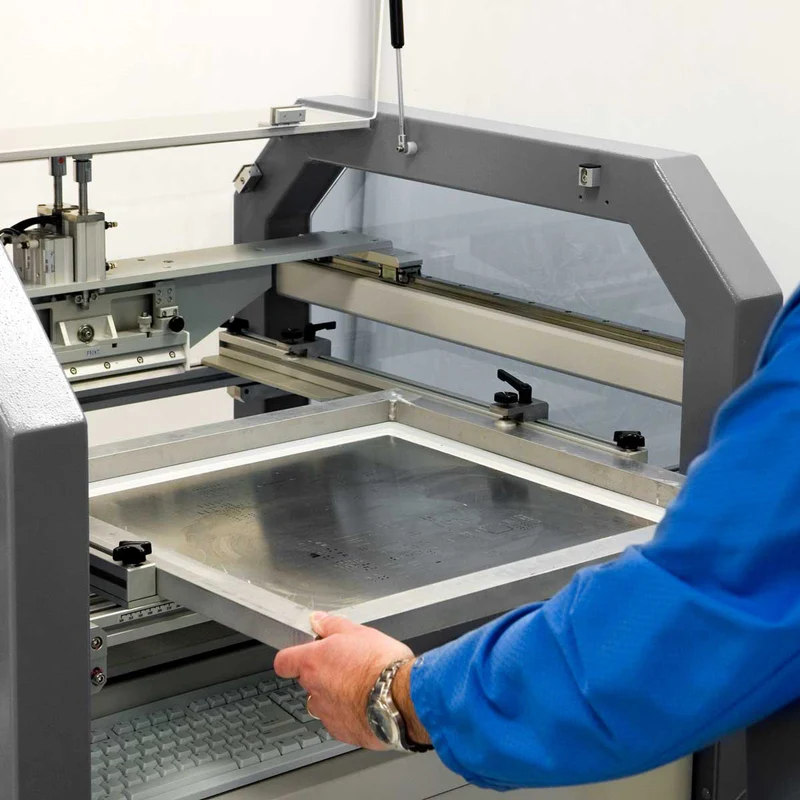

用于大批量 SMT 組裝生產的自動化模板打印機




在自動和手動鋼網印刷之間進行選擇時要考慮的關鍵因素

為您的作選擇正確的鋼網印刷方法涉及根據您的特定需求評估多個因素。以下是最重要的考慮因素的細分:

1. 產量

您的每日或每月板產量是選擇哪種方法的主要決定因素。作為一般準則:

  • 低產量(高達 150 張紙板/天):選擇手動模板印刷以保持低成本并保持靈活性。

  • 中等產量(150-500 張板/天):考慮使用半自動化系統,以平衡成本、速度和一致性。

  • 高容量(超過 500 張板/天):投資于全自動模板印刷,以最大限度地提高效率并最大限度地減少缺陷。

2. 預算限制

預算在決策過程中起著重要作用。雖然手動系統價格實惠,但自動化系統通過降低勞動力成本和減少缺陷來節省長期成本。例如,由于吞吐量增加和缺陷率降低,大批量作可能會在一年內收回一臺價值 30,000 美元的自動打印機的成本。

3. 精度要求

如果您的 PCB 涉及細間距元件(例如,0.4mm 間距或更?。┗蚋呙芏仍O(shè)計,則通常需要自動模板印刷才能達到所需的精度。對于這種復雜的布局,手動方法難以保持一致的漿料體積,從而導致更高的缺陷率。

4. 可擴展性需求

考慮您未來的增長計劃。如果您預計要擴大生產規模,現在投資自動化系統可能會讓您以后無需升級。相反,如果您仍然專注于小批量或原型設計,則手動設置可能就足夠了。

5. 勞動力供應和技能水平

手動打印在很大程度上依賴于作員的技能和可用性,這在勞動力成本高或短缺的地區可能是一個瓶頸。自動化系統減少了對熟練工人的依賴,但需要訓練有素的技術人員進行設置和維護。

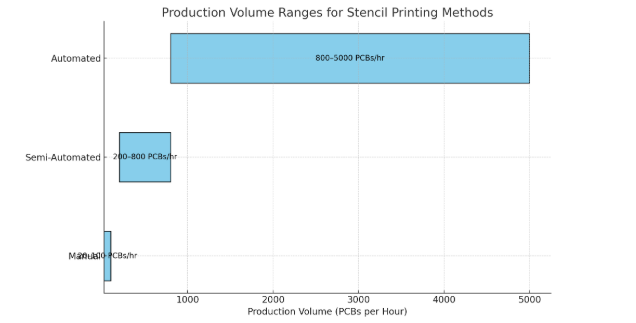

SMT 組裝按產量劃分的模板打印機類型比較



鋼網打印機類型如何影響 SMT 裝配自動化

手動和自動鋼網印刷之間的選擇直接影響生產線中 SMT 裝配自動化的整體水平。SMT 組裝中的自動化是指以最少的人工干預集成機器來處理模板印刷、元件放置和回流焊等任務。

在全自動 SMT 生產線中,鋼網印刷機與下游設備(如拾取和放置機器)進行通信,以確保無縫運行。例如,自動打印機可以在電路板準備好進行元件放置時發出信號,從而減少空閑時間。只有使用自動鋼網打印機才能實現這種級別的集成,這使它們成為大批量、自動化生產環境的基石。

相比之下,手動鋼網印刷通常會在自動化生產線中造成瓶頸,因為作員必須在流程之間手動轉移電路板。這可能會擾亂工作流程并降低整體效率,即使回流焊等其他階段是自動化的。

對于旨在過渡到完全 SMT 組裝自動化的企業來說,至少從半自動模板打印機開始是一個實際的步驟。它彌合了手動流程和完全自動化之間的差距,允許隨著生產規模的擴大逐步投資于設備。





優化模板打印的提示,無論采用何種方法

無論您選擇手動還是自動模板印刷,優化流程都可以改善結果。以下是一些實用提示:

  • 使用高質量的模板:投資激光切割模板以獲得精確的孔徑,特別是對于細間距組件。0.1 毫米至 0.15 毫米的模板厚度對于大多數 SMT 應用來說很常見。

  • 控制環境因素:保持清潔、溫度受控的環境(約 22-25°C),以防止焊膏變干或變得太粘稠。

  • 定期維護:每 5-10 次打印后清潔模板,以避免糊狀物堆積,這可能會導致缺陷。對于自動化系統,請遵循制造商的機器校準指南。

  • Monitor Solder Paste-監控器:使用新鮮的焊膏并將其儲存在推薦溫度(通常為 2-10°C)下,以確保印刷過程中的性能一致。



為您的產量做出正確的選擇

在自動鋼網印刷和手動鋼網印刷之間做出決定,歸根結底取決于您的生產量、預算和質量要求。對于小批量運行或原型制作,手動模板打印提供了一種經濟高效且靈活的解決方案。對于中到大批量生產,投資半自動或全自動系統可確保一致性、速度以及與 SMT 裝配自動化的集成。

用于 SMT 組裝的模板印刷后完成的 PCB
