掌握高密度剛性電路板組裝：小型化技術
- 2025-07-03 10:43:00
- 瀏覽量：55
在快速發展的電子世界中，對更小、更強大的設備的需求從未如此之大。高密度互連 PCB 組裝 （HDI PCB 組裝） 是這場革命的核心，能夠在不犧牲性能的情況下創建小型化電子設備。如果您想掌握高密度剛性板組裝并學習小型化技術，那么您來對地方了。本指南將引導您了解 HDI PCB 設計規則、細間距元件放置、微孔技術等的要點，為工程師和設計師提供實用的見解。

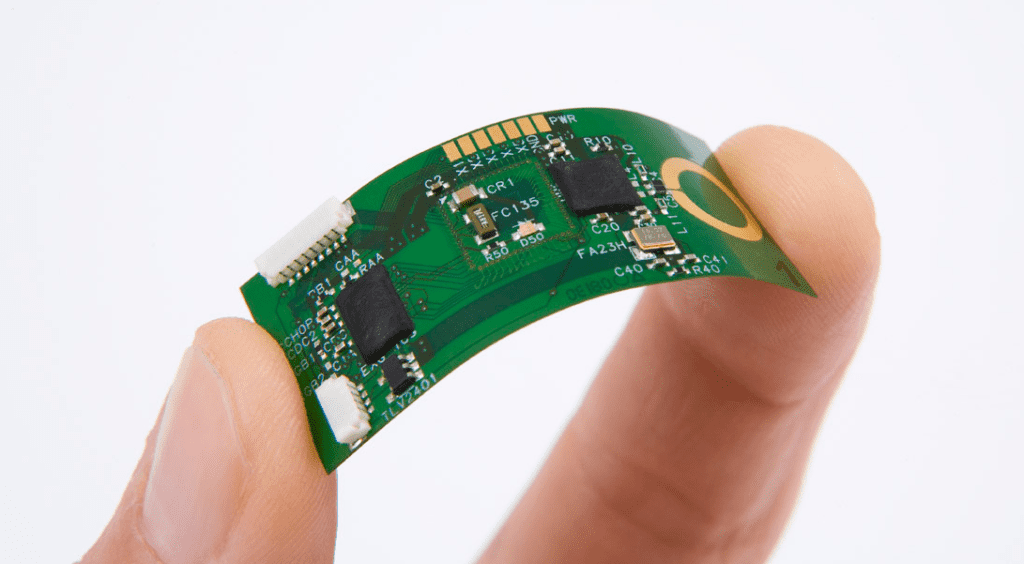

什么是高密度互連 PCB 組件？
高密度互連 PCB 組裝，通常稱為 HDI PCB 組裝，是一種專門的制造工藝，允許在更小的空間內實現更多的連接。與傳統的印刷電路板不同，HDI 板使用微孔、盲孔和埋孔等先進技術將更多元件封裝到一個緊湊的區域中。這使它們成為智能手機、可穿戴設備、醫療設備和汽車系統等小型化電子設備的理想選擇。
HDI PCB 組裝的主要目標是實現小型化，同時確保信號完整性和熱管理。通過利用更細的線路、更小的通孔和更緊密的間距，這些電路板可以支持具有高速信號的復雜設計，在高級應用中通常超過 5 GHz。對于工程師來說，了解 HDI 技術對于滿足空間非常寶貴的現代電子產品的需求至關重要。
高密度剛性板組裝的關鍵技術
創建高密度剛性板需要精確度和對高級裝配技術的深刻理解。下面，我們將探討實現小型化并確保 HDI PCB 性能的核心方法。
1. 細間距元件貼裝

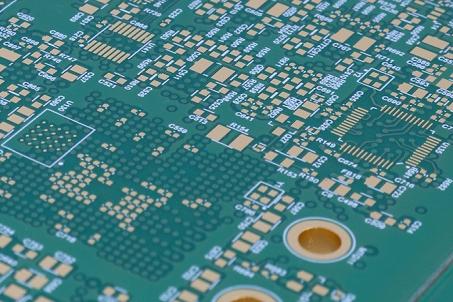

細間距元件放置是高密度互連 PCB 組裝的基石。該技術涉及放置引腳間距非常?。ㄍǔＰ∮?0.5 mm）的元件，以最大限度地利用可用的電路板空間。它通常用于球柵陣列 （BGA）、芯片級封裝 （CSP） 和其他緊湊型元件。
為了實現成功的細間距貼裝，自動化貼片機是必不可少的。這些機器可以定位精度低至 0.01 mm 的元件，即使占地面積最小，也能確保對中。此外，設計人員必須遵循嚴格的 HDI PCB 設計規則，例如保持最小焊盤到焊盤間隙為 0.1 mm，以防止橋接或墓碑等焊接缺陷。
實用貼士：在裝配過程中使用高分辨率光學檢測系統來驗證細間距元件的放置。這降低了錯位的風險并確?？煽康倪B接。
2. 利用 Microvia 技術
微孔技術是 HDI PCB 組裝的游戲規則改變者。微孔是直徑通常小于 0.15 mm 的小孔，用于連接 PCB 的不同層。與傳統的通孔不同，微孔占用的空間更小，布線密度更高，非常適合小型化電子設備。

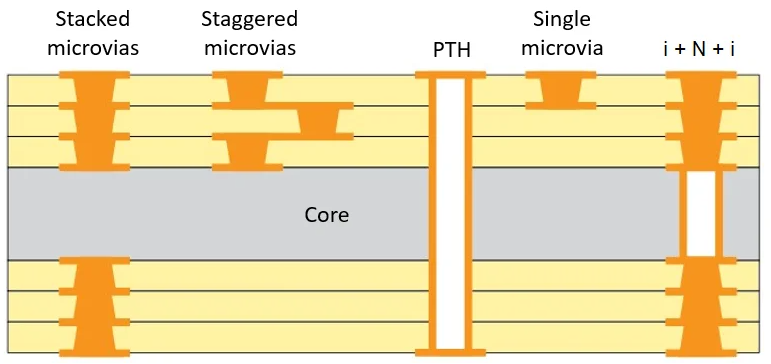

HDI 設計中使用的微孔主要有兩種類型：盲孔，將外層連接到內層，以及埋孔，連接內層而不到達表面。激光鉆孔通常用于精確創建這些微孔，可實現高達 1：1 的縱橫比。該技術不僅節省空間，而且通過減少寄生電容和電感來提高信號完整性。
實用貼士：使用微孔進行設計時，請確保疊層配置支持 0.25 mm 的最小通孔焊盤直徑，以保持可制造性。與您的 PCB 制造商合作，確認您的特定設計的鉆孔功能。
3. 遵守 HDI PCB 設計規則
設計 HDI PCB 需要嚴格遵守特定的設計規則，以確保功能性和可制造性。這些 HDI PCB 設計規則涵蓋走線寬度、間距、過孔尺寸和層堆疊配置等方面。例如，HDI 板中的走線寬度通常減小到 0.075 毫米或更小，走線之間的間距可以緊密到 0.05 毫米，以適應高密度布線。
信號完整性是另一個關鍵考慮因素。高速信號通常以 1 GHz 以上的頻率工作，需要受控阻抗，單端線路通常約為 50 歐姆，差分對通常約為 100 歐姆。設計人員必須使用仿真工具來預測和緩解密集布局中的串擾和信號反射等問題。
實用貼士：在您的設計中加入接地層和適當?shù)钠帘?，以最大限度地減少高密度布局中的電磁干擾 （EMI）。這對于組件間隔很近的小型化電子設備尤其重要。
HDI PCB 組裝的小型化策略
小型化是高密度互連 PCB 組裝的最終目標。這不僅僅是讓設備變得更小;它是關于在減少占地面積的情況下保持甚至增強性能。以下是一些在設計中實現小型化的行之有效的策略。
1. 優化層堆疊以實現緊湊設計
HDI PCB 的層堆疊在小型化中起著至關重要的作用。通過使用多層（在高級設計中通常為 8 層或更多層），工程師可以在更小的區域內對復雜電路進行布線。典型的 HDI 堆疊可能包括微孔和埋孔的組合，以連接層而不會浪費表面空間。
例如，用于可穿戴設備的 10 層 HDI 板可能使用 2+N+2 配置，其中“N”代表核心層，“2”表示兩側的構建層。這種方法允許更密集的布線，同時將電路板厚度保持在 1.6 mm 以下，這是緊湊型電子設備的常見要求。
實用貼士：與您的 PCB 制造商密切合作，以平衡層數與成本和可制造性。過度指定的層會增加生產成本，而不會顯著提高性能。
2. 使用先進材料實現更高密度
材料選擇對于高密度剛性板組裝至關重要。由于傳統的 FR-4 材料在熱性能和介電性能方面的限制，它們可能不足以用于 HDI 設計。相反，通常使用聚酰亞胺或高 Tg 層壓板等高性能材料來支持更細的走線和更好的散熱。
這些材料可以在 150°C 以上的溫度下保持穩定性，并支持低至 3.5 的介電常數，這對于小型化電子設備中的高速信號傳輸至關重要。此外，更薄的基板（通常每層低于 0.2 毫米）有助于減少電路板的整體厚度。
3. 集成嵌入式組件
在 PCB 基板中嵌入元件是一種小型化的創新策略。通過在板層內放置電阻器和電容器等無源元件，設計人員可以為有源元件或額外布線釋放寶貴的表面空間。該技術對于尺寸限制極端的醫療植入物或 IoT 設備等應用特別有用。
嵌入式元件還通過減少走線長度和最大限度地減少寄生效應來提高信號完整性。但是，這種方法需要精確的制造能力和全面的測試以確?？煽啃?。
實用貼士：從嵌入簡單的 passive 開始，然后再轉向更復雜的組件。確保您的設計軟件支持嵌入式組件建模，以實現準確的仿真。
高密度互連 PCB 組裝的挑戰
雖然 HDI PCB 組裝為小型化提供了令人難以置信的好處，但它也帶來了一些挑戰。了解這些障礙可以幫助您更有效地設計和組裝電路板。
1. 緊湊型設計中的熱管理
隨著小型化電子設備中的組件封裝得更緊密，散熱成為一個重要的問題。高密度設計會產生大量熱量，尤其是在 5G 模塊或汽車控制單元等功率密集型應用中。如果沒有適當?shù)臒峁芾?，這些熱量會降低性能或?qū)е陆M件故障。
解決方案包括使用熱通孔將熱量傳遞到外層，并在 PCB 設計中加入散熱器或金屬芯。例如，直徑為 0.3 mm 的熱通孔可以有效地將熱量從關鍵元件中帶走，將工作溫度保持在 85°C 以下。
2. 制造復雜性和成本
HDI PCB 組裝本質上比傳統的 PCB 制造更復雜。使用微孔、細間距元件和多層會增加生產時間和成本。例如，微孔的激光鉆孔需要專門的設備和專業知識，這可能會增加費用。
為了降低成本，請專注于可制造性設計 （DFM） 原則。優化您的布局，以最大限度地減少微孔和構建層的數量，同時仍滿足性能要求。與經驗豐富的 PCB 制造商合作也有助于簡化流程。
掌握高密度剛性板組裝是釋放小型化電子設備潛力的關鍵。通過利用細間距元件貼裝、微孔技術和嚴格遵守 HDI PCB 設計規則等技術，工程師可以為各種應用創建緊湊、高性能的設計。
