如何選擇剛性板組裝的材料?

  • 2025-07-03 09:42:00
  • 瀏覽量:58

選擇合適的剛性板組裝材料對于確保印刷電路板 (PCB) 的性能、可靠性和使用壽命至關重要。無論您是為簡單的消費類設備還是復雜的工業應用進行設計,您選擇的材料都會影響從熱管理到信號完整性的方方面面。在這份綜合指南中,我們將引導您了解選擇 PCB 材料的關鍵考慮因素,比較 FR-4 和高性能材料等熱門選項,并提供有關熱管理、RoHS 合規性和材料特性的可行見解。讓我們深入了解制作滿足您項目需求的高質量剛性板的基本要素。



為什么 PCB 材料選擇對于剛性板組裝很重要

任何剛性 PCB 的基礎在于其材料成分?;濉訅喊搴推渌M件決定了電路板處理電信號、承受環境壓力和散熱的能力。材料選擇不當會導致信號丟失、過熱,甚至電路板故障,從而浪費時間和金錢。通過了解不同材料的特性,您可以優化設計的性能和可靠性,同時控制成本。

在本指南中,我們將涵蓋從常見材料的基礎知識到高頻或高功率應用的高級注意事項的所有內容。我們的目標是讓您具備知識,為您的剛性電路板組裝項目做出明智的決策。

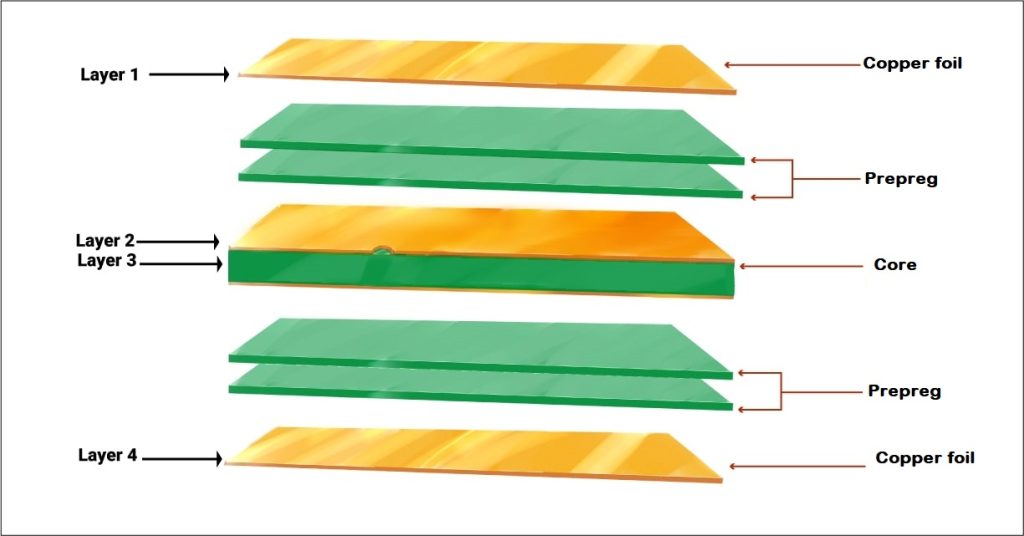

4 層 PCB 堆疊



剛性板 PCB 材料選擇的關鍵因素

在深入研究特定材料之前,了解影響材料選擇的因素非常重要。這些特性直接影響 PCB 在其預期應用中的性能。讓我們分解一下需要考慮的最關鍵方面。

1. 介電常數 (Dk) 和信號完整性

介電常數 (Dk) 衡量材料在電場中存儲電能的能力。對于高速數字或 RF 應用,通常首選較低的 Dk,因為它可以減少信號延遲和串?dāng)_。例如,標準 FR-4 材料在 1 MHz 時的 Dk 通常約為 4.2 至 4.5,而高性能材料可以低至 2.2,在某些情況下可將信號速度提高多達 20%。

2. 介損因數 (Df) 和信號損耗

耗散因數 (Df) 表示在信號傳輸過程中以熱量形式損失了多少能量。較低的 Df 對于高頻設計以最大限度地減少信號損失至關重要。FR-4 的 Df 約為 0.02,這對于許多應用來說是可以接受的,但先進材料可以達到低至 0.002 的值,從而顯著減少關鍵電路中的能量損失。

3. 導熱系數和熱管理

熱導率衡量材料將熱量從組件中傳遞出去的能力。對于高功率應用,具有較高導熱性的材料對于防止過熱至關重要。標準 FR-4 的導熱系數約為 0.3 W/m·K,而專用基板的導熱系數最高可達 1.0 W/m·K 或更高,是電力電子的理想選擇。

4. 熱膨脹系數 (CTE)

CTE 表示材料隨溫度變化而膨脹或收縮的程度。PCB 材料和組件的 CTE 不匹配會導致機械應力和開裂。FR-4 的 CTE 通常為 14-17 ppm/°C,適用于許多設計,但先進材料可以提供較低的值,以便在極端條件下獲得更好的穩定性。

5. 成本和可制造性

最后,成本在材料選擇中起著重要作用。雖然高性能材料具有卓越的性能,但它們通常價格昂貴。平衡性能與預算限制是設計成功的關鍵。

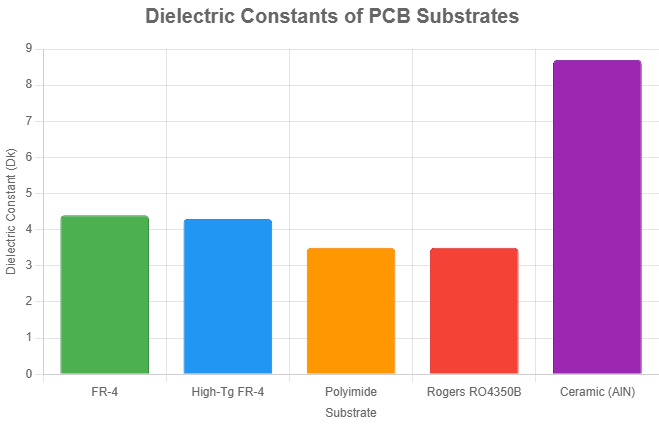

不同 PCB 材料的 Dk 值



FR-4 與高性能材料:哪種適合您的剛性板?

PCB 材料選擇中最常見的決定之一是在 FR-4 和高性能材料之間進行選擇。讓我們比較這些選項,以幫助您確定最適合您的剛性電路板組件的選項。

FR-4:行業標準

FR-4 是一種玻璃增強環氧樹脂層壓板,由于其經濟性和多功能性,是剛性 PCB 中使用最廣泛的材料。它為從消費電子產品到工業控制的廣泛應用提供了良好的電氣和機械性能。

  • 優點:成本低,廣泛可用,機械強度好,適用于大多數標準應用。

  • 缺點:在高頻或高溫環境中的性能有限,與先進材料相比,信號損失更高。

  • 最適合:通用設計,工作頻率低于 1 GHz,熱需求適中。

高性能材料:適用于要求苛刻的應用

高性能材料,如聚酰亞胺、PTFE 基層壓板和陶瓷填充基板,專為需要卓越電氣或熱性能的特殊應用而設計。這些材料通常用于航空航天、汽車和電信行業。

  • 優點:低 Dk 和 Df 用于高頻設計,優異的熱穩定性,更好的散熱。

  • 缺點:成本更高、制造工藝更復雜,可能需要專門的設備。

  • 最適合:高速數字電路、RF/微波應用和極端溫度環境。

例如,在工作頻率高于 10 GHz 的 5G 通信設備中,與 FR-4 相比,Dk 為 2.5 的高性能材料可以將信號延遲降低多達 15%。然而,對于一個簡單的 LED 照明板,F(xiàn)R-4 就足夠了并節省成本。

羅杰斯



PCB 組裝中的熱管理:材料注意事項

有效的熱管理對于剛性板組裝至關重要,尤其是在電源或汽車電子產品等大功率應用中。過熱會降低組件性能,縮短使用壽命,并導致系統故障。以下是材料選擇如何影響熱性能。

選擇散熱材料

具有高導熱性的材料有助于將熱量從關鍵部件中傳遞出去。例如,與 FR-4 的 0.3 W/m·K 相比,具有金屬芯或陶瓷填料的基板可以達到 1.0 W/m·K 或更高的導熱系數值。在高功率設計中,這種差異可以將工作溫度降低 10-15°C。

層堆疊和熱通孔

除了材料選擇之外,PCB 的層堆疊設計在熱管理中也發揮著作用。添加熱通孔(填充銅的小孔)可以改善從電路板頂部到底部的熱傳遞。將熱通孔與高導電性基板相結合,可提高整體冷卻效率。

環境注意事項

如果您的 PCB 在惡劣環境中工作,請考慮使用低 CTE 的材料,以最大限度地減少熱應力。例如,汽車發動機控制單元中的電路板必須承受 -40°C 至 125°C 的溫度波動,而不會翹曲或開裂。



符合 RoHS 標準的材料:確保環境責任

遵守有害物質限制 (RoHS) 指令對于許多行業來說都至關重要,尤其是在歐盟等地區。RoHS 限制在電子產品中使用鉛、汞和鎘等有害物質。在選擇剛性板組裝材料時,請確保它們符合 RoHS 標準,以避免法律和環境問題。

RoHS 合規性的好處

使用符合 RoHS 標準的材料不僅符合法規要求,而且對具有環保意識的客戶也很有吸引力。大多數現代 PCB 基板和表面處理,包括無鉛焊料和無鹵素層壓板,在設計時都考慮到了 RoHS 合規性。

如何驗證合規性

與提供文件或認證的供應商合作,確認其材料符合 RoHS 標準。如果您的商品在國際上銷售,此步驟尤其重要,因為法規可能因地區而異。



PCB 設計的材料特性:深入了解

了解特定的材料特性有助于根據預期應用定制剛性板設計。下面詳細介紹了關鍵屬性及其對性能的影響。

電氣特性

除了 Dk 和 Df,還要考慮材料的絕緣電阻和擊穿電壓。這些特性決定了電路板防止漏電和承受高壓的能力。對于高壓應用,通常需要擊穿電壓高于 50 kV/mm 的材料。

機械性能

材料的抗拉強度和柔韌性會影響其在制造和作過程中的耐用性。例如,F(xiàn)R-4 的抗拉強度約為 310 MPa,使其適用于大多數剛性板應用。

耐化學性和耐濕性

在潮濕或腐蝕性環境中,具有低吸濕性和高耐化學性的材料至關重要。一些高性能層壓板的水分吸收率低于 0.1% 的重量比,而 FR-4 的吸收率為 0.8%,確保在具有挑戰性的條件下的可靠性。

建議圖片放置:在此處插入一個表格或信息圖,總結常見 PCB 材料的電氣、機械和化學特性。ALT 文本:“PCB 設計摘要的材料屬性”。



選擇剛性板組裝材料的實用技巧

需要考慮的因素如此之多,以下是一些簡化材料選擇過程的實用步驟:

  • 定義應用程序要求:確定 PCB 將面臨的工作頻率、溫度范圍和環境條件。

  • 匹配材質屬性:選擇 Dk、Df、導熱系數和 CTE 符合您的設計需求的材料。

  • 考慮制造約束:確保材料與您的裝配工藝和設備功能兼容。

  • 平衡成本和性能:選擇符合您性能標準的最具成本效益的材料,而不會過度設計。

  • 測試和驗證:使用所選材料對設計進行原型設計,以確認其在實際條件下的性能。



使用合適的材料構建更好的剛性板

為剛性板組裝選擇合適的材料是在性能、成本和環境因素之間取得平衡。通過了解 FR-4 和高性能替代品等材料的特性,您可以做出明智的決策,以增強信號完整性、改善熱管理并確保符合 RoHS 等標準。無論您是在處理高頻設計還是預算有限的項目,本 PCB 材料選擇指南中的見解都使您能夠根據您的需求創建可靠、高效的剛性板。
