首頁 > 技術資料 > PCB設計中的信號完整性保障

PCB設計中的信號完整性保障

  • 2025-06-30 10:03:00
  • 瀏覽量:87


一、信號完整性的核心價值

信號完整性失效的代價遠超想象
當信號在PCB傳輸中出現失真時,整個電路系統的性能都會受到嚴重影響。在高速數字電路中,即使微小的信號畸變也可能導致數據誤碼、時序錯亂甚至系統崩潰。

典型的信號完整性問題包括:

  • 信號反射:阻抗不匹配導致信號部分能量反彈,產生過沖、下沖和振鈴現象,造成接收端誤判邏輯電平

  • 串擾干擾:相鄰信號線電磁耦合引發噪聲,在密集布線區域尤其嚴重

  • 傳輸延遲:信號路徑長度差異導致時序偏差,影響高速總線的同步性

這些問題在制造階段會進一步放大。設計階段可接受的微小偏差,在批量生產時可能演變?yōu)榇笠?guī)模故障。更嚴重的是,超過50%的PCB返工成本源于設計階段未解決的信號完整性問題。

可制造性設計的雙重挑戰
PCB可制造性設計面臨雙重挑戰:既要滿足電氣性能要求,又要符合生產工藝能力。例如,設計中的理想阻抗匹配可能遭遇制造商線寬公差限制;理論上的完美層疊結構可能超出工廠的加工能力。

信號完整性保障必須考慮制造工藝的實際邊界條件,包括:

  • 板材介電常數波動范圍(通常±5%)

  • 銅厚公差(±1μm)

  • 最小線寬/間距加工能力

  • 層間對準精度


二、信號完整性的技術基礎

傳輸行為的物理本質
信號在PCB導線中并非簡單流動,而是以電磁波形式傳播。當信號頻率升高或邊沿變陡時,傳輸線效應變得顯著。這時,PCB走線不再是理想導體,而是具有特征阻抗的傳輸通道。

信號傳輸?shù)年P(guān)鍵參數包括:

  • 特征阻抗:由介電常數、線寬、銅厚及距參考平面距離決定

  • 傳播速度:與介質材料相關,F(xiàn)R4板材約為6in/ns

  • 損耗因子:隨頻率增加而顯著增大的能量損失

核心問題的作用機制
信號完整性問題源于物理定律的必然作用:

  • 反射機制:當信號遇到阻抗突變點(如過孔、連接器),部分能量必然反射回源端。反射系數由阻抗差異程度決定:
    Γ = (Z? - Z?)/(Z? + Z?)

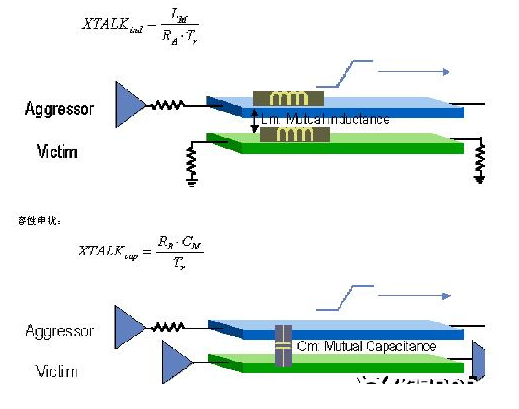

  • 串擾成因:相鄰導線通過互容(電場耦合)和互感(磁場耦合)產生干擾,與信號邊沿速率成正比,與間距平方成反比

  • 電源噪聲:同步開關芯片產生的瞬態電流在電源路徑電感上引發電壓波動,即ΔV = L·di/dt

表:信號完整性主要影響因素及后果

現象類型物理成因典型后果敏感頻率
信號反射阻抗不連續振鈴、過沖>100MHz
串擾電磁耦合誤碼率升高>50MHz
電源噪聲電流突變邏輯誤觸發任何頻率
損耗衰減介質吸收幅度下降>1GHz


三、可制造性設計中的實施策略

設計階段的預防性措施
層疊結構的優化設計是保障信號完整性的基礎。合理的層疊方案可以提供穩定的參考平面和阻抗控制環境。四層板典型結構為:信號層-地平面-電源層-信號層;六層以上板卡應添加更多接地層。

關鍵設計準則包括:

  • 3W規則:平行走線間距≥3倍線寬,減少串擾

  • 20H原則:電源層比地層內縮20倍層間距,抑制邊緣輻射

  • 阻抗控制:高速線(如時鐘、差分對)必須精確計算線寬,考慮制造公差

布線策略的具體實施

  • 關鍵信號優先布線:時鐘、復位等敏感信號走內層(帶狀線結構),用地層屏蔽

  • 直角走線禁止:采用45°斜角或弧線減少阻抗突變

  • 長度匹配:對總線信號進行蛇形走線補償,長度偏差控制在±50mil內

  • 過孔優化:高速信號過孔旁添加接地過孔提供回流路徑

表:關鍵設計優化措施及實施要點

優化方向具體措施制造考量
阻抗控制計算線寬時預留±10%制造公差與制造商確認加工能力
層疊設計電源/地成對分布符合板廠常用壓合結構
差分對線距<2倍線寬,等長±5mil考慮蝕刻不均影響
過孔設計信號過孔旁加接地過孔鉆孔精度限制


制造階段的協同保障
PCB制造過程直接影響設計方案的實現效果。材料選擇需兼顧電氣與工藝特性:

  • 普通數字電路:FR4(環氧樹脂)

  • 高頻電路:低損耗材料(如Rogers 4350)

  • 柔性電路:聚酰亞胺

制造工藝控制要點:

  • 蝕刻精度:線寬公差控制在±10%以內

  • 層壓工藝:控制介質層厚度波動(±8%)

  • 表面處理:高速信號優選沉金或沉銀

驗證方法的綜合應用

  • 仿真分析:布線前進行拓撲規劃,布線后驗證信號質量

  • TDR測試:測量實際阻抗連續性,定位突變點

  • 眼圖測試:評估高速信號綜合質量

  • ICT測試:檢測制造缺陷引起的電氣故障


PCB設計中的信號完整性保障是一項系統工程,需要從設計源頭融入可制造性思維。成功的核心在于平衡電氣性能要求與生產工藝能力。

隨著5G和AI等技術的推進,信號完整性面臨更嚴峻挑戰:

  • 材料革新:低損耗、低Dk材料應用增多

  • 工藝進步:精密蝕刻和激光鉆孔技術發展

  • 設計方法:三維電磁仿真與制造參數的深度整合

信號完整性保障的關鍵,是將設計規則與制造工藝結合,形成閉環控制流程。每一次設計迭代都應基于制造反饋數據優化,每一次工藝改進都應服務于設計目標實現。只有設計端與制造端緊密協同,才能生產出高性能、高可靠性的PCB產品。
