首頁 > 技術資料 > 常見鋼網印刷缺陷故障排除:PCB組裝實用指南

常見鋼網印刷缺陷故障排除:PCB組裝實用指南

  • 2025-06-28 09:43:00
  • 瀏覽量:71

如果您是從事 PCB 組裝工作的電氣工程師,模板印刷缺陷可能是一個主要障礙,會導致焊料橋接、焊料不足或焊膏涂抹等問題。這些問題可能導致代價高昂的返工,甚至導致產品故障。那么,您如何排除和修復這些問題呢?



PCB 組裝中的模板印刷簡介

模板印刷是 PCB 組裝過程中表面貼裝技術 (SMT) 的關鍵步驟。它涉及通過模板將焊膏澆注到 PCB 上,模板是一種薄金屬板,具有與元件焊盤相對應的精確切割孔。此過程為正確焊接和元件放置奠定了基礎。然而,即使是鋼網印刷中的小錯誤也可能導致影響整個裝配過程的缺陷。焊料橋接、焊料不足或模板對齊問題等問題可能導致連接不良、短路或組件故障。

在本博客中,我們將深入探討如何解決常見的鋼網印刷缺陷。我們的目標是為您提供實用知識和解決方案,以識別、修復和預防 PCB 組裝工作流程中的這些問題。讓我們從了解工程師在模板印刷過程中面臨的最常見問題開始。

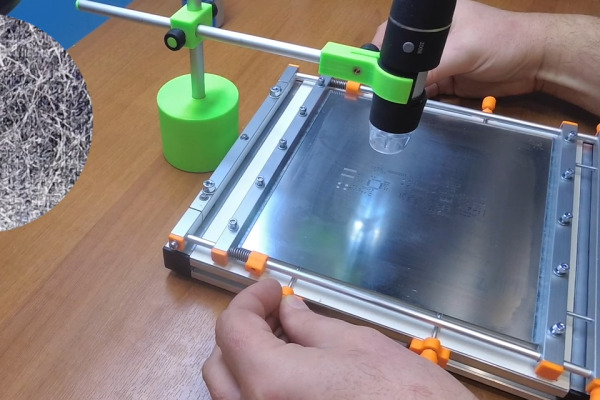

“在 PCB 上涂抹錫膏進行 SMT 組裝的模板印刷機。”

PCB 組裝中常見的模板印刷缺陷

在我們開始故障排除之前,讓我們分解一下您可能會遇到的最常見的模板印刷缺陷。每個缺陷都有特定的原因和對最終 PCB 質量的影響。了解這些問題將有助于您更快地診斷問題并應用正確的修復程序。

1. 焊錫橋接

當過多的焊膏連接兩個相鄰的焊盤時,就會發生焊料橋接,從而在回流后產生意外的電氣短路。這種缺陷通常表現為焊盤之間的焊料“橋”,并可能導致電路故障。

原因:

  • 過大的模板孔徑沉積過多的焊膏(例如,孔徑比焊盤尺寸大 10-20%)。

  • 模板未對齊導致焊膏擴散到焊盤邊界之外。

  • 印刷過程中刮刀壓力過大,迫使?jié){料位于模板下方。

沖擊:焊料橋接會導致短路,從而導致設備功能故障。對于具有細間距元件(例如 0.4mm 間距)的高密度電路板,這種缺陷尤其成問題。

2. 焊料不足

當焊盤上沉積的焊膏太少時,就會發生焊料不足,導致回流焊后焊點變?nèi)趸虿煌暾_@種缺陷通常會導致機械和電氣連接不良。

原因:

  • 鋼網孔尺寸過小或堵塞,限制了色漿的流動(例如,孔色漿或碎屑堵塞)。

  • 刮刀壓力低,無法將足夠的漿料推入模板。

  • 磨損或損壞的模板,孔徑壁不平整。

沖擊:薄弱的焊點在熱應力或機械應力下可能會失效,導致間歇性連接或元件完全脫落。

3. 錫膏涂抹

焊膏涂抹是指焊膏意外擴散到焊盤區域之外,通常會產生凌亂的沉積物,從而導致橋接或不均勻的接頭。

原因:

  • 鋼網與 PCB 接觸不良,導致漿料滲入鋼網下方。

  • 刮刀速度過快(例如,某些設置超過 50 毫米/秒),導致漿料在模板上拖動。

  • 模板清潔不充分,留下與新鮮漿料混合的殘留物。

沖擊:污跡會增加短路和焊料量不一致的風險,從而影響組件的可靠性。

4. 模板對齊問題

當模板孔徑與 PCB 焊盤未完全對齊時,就會出現模板對齊問題,從而導致焊膏沉積物錯位。

原因:

  • 設置過程中基準標記檢測不準確,導致錯位低至 0.1 毫米。

  • 由于長時間使用或處理不當而導致的模板翹曲或拉伸。

  • PCB 尺寸變化或打印機夾緊不良。

沖擊:焊膏錯位會導致焊盤上的焊膏不足或焊膏在意外區域上,從而導致焊接缺陷和返工。

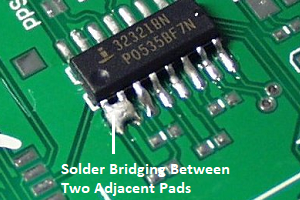

“焊料橋接和 PCB 焊盤上焊料缺陷不足的特寫。”

鋼網印刷缺陷疑難解答:分步解決方案

現在我們已經確定了常見的模板印刷缺陷,讓我們探索每個問題的實際故障排除步驟。這些解決方案旨在幫助像您這樣的電氣工程師快速解決問題,并防止它們?cè)谖磥?lái)的 PCB 裝配運行中再次出現。

焊料橋接故障排除

第 1 步:檢查模板設計

檢查模板孔徑是否過大。對于細間距元件,確??讖匠叽绫群副P(pán)尺寸減小 10-15%,以控制焊膏體積。使用模板設計工具或咨詢您的模板制造商,了解精確的孔徑尺寸。

第 2 步:調整刮刀壓力

過大的刮刀壓力會迫使粘貼在模板下方,從而導致橋接。根據您的打印機型號,將壓力降低到刮刀刀片長度的 0.2-0.3 kg/cm 范圍內,并測試結果。監測一致的漿料沉積,無溢出。

第 3 步:驗證模板對齊

使用打印機的視覺系統確認模板與 PCB 的對齊情況。即使是 0.05 毫米的錯位也會導致細間距焊盤上的橋接。如有必要,請重新校準基準標記。

預防提示:定期檢查模板是否磨損,并在打印 50,000-100,000 次后更換它們,具體取決于用途和材料(例如,不銹鋼模板的使用壽命比鎳長)。

焊料不足的故障排除

第 1 步:檢查孔是否堵塞

使用放大鏡或自動光學檢查 (AOI) 檢查模板是否堵塞。用異丙醇和軟刷清潔堵塞的孔,或使用超聲波清洗機清除頑固殘留物。對于細間距孔徑(例如 0.3 毫米),請考慮使用帶有激光切割開口的模板,以獲得更光滑的墻壁。

第 2 步:優化刮刀壓力和角度

稍微增加刮刀壓力(例如,至 0.3-0.4 kg/cm)以確保漿料充分轉移。此外,將刮刀角度調整到 45-60 度,以更好地滾動和沉積漿料。

第 3 步:評估焊膏狀況

舊的或干涸的焊膏可能無法正常流動。檢查糊劑的有效期和儲存條件(通常為 4-10°C)。如果粘度超過制造商規格(例如,3 型糊狀物為 600-1200 kcps),請使用新糊狀物。

預防提示:實施定期的鋼網清潔計劃(例如,每 5-10 次打印后),以避免色漿在孔中堆積。

焊膏涂抹故障排除

第 1 步:確保模板與 PCB 的正確接觸

驗證 PCB 是否牢固夾緊并平放在模板上。任何間隙(即使是 0.1 毫米)都可能導致污跡。將打印機的折斷距離調整為 0 毫米,或使用輕微的負折斷以獲得更好的接觸。

第 2 步:降低刮刀速度

將刮刀速度降低到 20-40 毫米/秒,以最大限度地減少漿料拖動。測試不同的速度,以找到適合您的色漿類型和模板厚度(例如,100-150μm)的最佳設置。

第 3 步:定期清潔模板

污跡通常是由于模板底面殘留的漿料造成的。每 5-10 次打印后,用無絨布和溶劑擦拭模板,或使用自動鋼網底部清潔系統進行大批量生產。

預防提示:將模板存放在干凈、無塵的環境中,以避免可能導致污跡的污染。

模板對齊問題疑難解答

第 1 步:重新校準打印機視覺系統

使用打印機的軟件重新校準基準標記檢測。確保相機系統準確識別 PCB 和模板上的標記。0.025 毫米的錯位會導致細間距焊盤上出現明顯的焊膏偏移。

第 2 步:檢查模板是否有翹曲

將鋼網平放在表面上或使用張力計(不銹鋼鋼網的目標張力:35-40 N/cm),檢查鋼網是否翹曲或拉伸。立即替換翹曲的模板。

第 3 步:驗證 PCB 尺寸

使用卡尺或坐標測量機 (CMM) 測量 PCB 的尺寸精度。與設計文件相比,超過 ±0.1mm 的變化可能會導致對齊問題。與您的 PCB 供應商合作,確保嚴格的公差。

預防提示:使用帶有蝕刻基準標記的模板以提高對齊精度,并妥善存放以避免物理變形。

“檢查 PCB 上的模板對齊以防止焊膏缺陷?!? width=

防止模板印刷缺陷的最佳實踐

雖然故障排除是必不可少的,但首先防止鋼網印刷缺陷可以節省時間并降低返工成本。以下是保持無缺陷 PCB 組裝過程的一些最佳實踐:

  • 定期維護:為您的鋼網打印機安排日常維護,包括更換刮刀(每 3-6 個月)和視覺系統校準(每月)。

  • 鋼網質量:投資具有光滑孔徑壁和精確尺寸的高質量激光切割模板。對于細間距組件,請選擇厚度為 80-100μm 的模板。

  • 焊膏處理:將焊膏儲存在推薦溫度 (4-10°C) 下,并在使用前使其達到室溫 (20-25°C) 4-6 小時,以避免冷凝和粘度問題。

  • 過程監控:使用自動光學檢測 (AOI) 或焊膏檢測 (SPI) 系統在印刷后立即檢測缺陷?,F(xiàn)代 SPI 機器可以以 ±5% 的精度測量漿料體積。

  • 訓練:確保作員接受正確的打印機設置、鋼網處理和清潔程序的培訓,以最大限度地減少人為錯誤。





掌握 PCB 組裝故障排除

鋼網印刷缺陷,如焊料橋接、焊料不足、焊膏污跡和鋼網對齊問題,可能會破壞您的 PCB 組裝過程,但它們并非不可克服。通過了解根本原因并應用本指南中概述的故障排除步驟,您可以最大限度地減少缺陷并提高組件的可靠性。請記住,通過定期維護、高質量材料和過程監控來專注于預防,以避免問題開始。

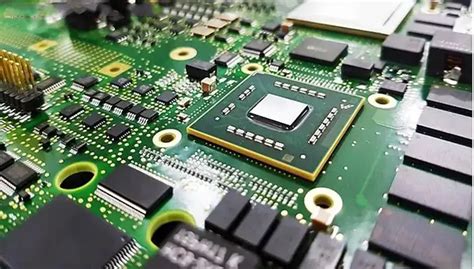

“在排除模板印刷缺陷故障后,完成 PCB,焊點干凈?!? width= 上一篇:PCB組裝焊膏類型的終極指南 下一篇:客供材料(CAM)審核:Gerber文件與實際工藝的兼容性驗證
