優化PCB設計以實現自動化裝配：DFM綜合指南
- 2025-06-28 08:53:00
- 瀏覽量：61
您是否希望簡化 PCB 設計以實現自動化裝配，同時確保可制造性和成本效益？關鍵在于掌握可制造性設計 （DFM），重點是裝配設計 （DFA）。在本指南中，我們將深入探討實用策略，如元件放置指南、過孔設計、阻焊層設計和拼板，以幫助您在不犧牲質量的情況下創建更輕松、更便宜的 PCB。讓我們逐步探索如何為尋求可作見解的電氣工程師優化您的設計。
為什么 DFM 和 DFA 在 PCB 設計中很重要
對于電氣工程師來說，設計印刷電路板 （PCB） 不僅僅是功能方面，還涉及確保電路板能夠高效地制造和組裝?？芍圃煨栽O(shè)計 （DFM） 專注于創建可最大限度地減少生產問題的 PCB 布局，而可裝配性設計 （DFA） 確保裝配過程，尤其是自動化裝配，平穩無誤。這些原則共同降低了成本、加快了生產速度，并提高了產品可靠性。
在當今快節奏的電子行業中，自動化裝配是大批量生產的常態。然而，優化不佳的設計會導致裝配錯誤、返工增加和成本增加。通過遵循 DFM 和 DFA 指南，您可以避免常見的陷阱，并確保您的 PCB 為拾取和放置機器和焊接過程做好準備。讓我們分解優化 PCB 設計以實現自動化裝配的關鍵方面，重點介紹元件放置指南、過孔設計、阻焊層設計和拼板。
什么是 PCB 設計中的裝配設計 （DFA）？
組裝設計 （DFA） 是一套旨在簡化 PCB 組裝過程的指南。對于自動化裝配，DFA 至關重要，因為它確保組件可以由機器以最小的錯誤進行放置和焊接。DFA 專注于減少裝配步驟的數量，最大限度地減少人工干預，并優化布局以提高機器精度。
關鍵的 DFA 原則包括使用標準組件尺寸、確保拾取和放置機器的適當間距以及將組件對齊到統一的方向。例如，將所有極化元件（如電容器或二極管）沿同一方向?qū)R可以減少自動放置過程中的誤差。根據行業標準，組件之間保持 0.5 mm 的最小間距可以防止在放置過程中出現機器精度問題。
通過將 DFA 集成到您的工作流程中，您可以將裝配時間縮短多達 30%，并減少代價高昂的返工。這對于大批量生產尤其重要，因為即使是很小的低效率也會迅速增加。
自動裝配的元件放置指南
DFA 最關鍵的方面之一是元件放置。放置不當會導致組裝錯誤、焊接缺陷，甚至功能故障。以下是一些可作的組件放置指南：
統一方向：將電阻器、電容器和 IC 等元件放置在相同的方向上，以簡化拾取和放置機器的編程。例如，確保所有 IC 引腳都朝向同一方向。
間距和間隙：元件之間保持 0.5 mm 的最小間隙，以避免自動貼裝過程中的干擾。對于高密度設計，請考慮使用 0.8 mm 的間隙以提高安全性。
邊緣間隙：使元件與 PCB 邊緣保持至少 3 mm 的距離，以防止在分板過程中損壞，并為自動化設備的處理留出空間。
身高注意事項：將相似高度的元件組合在一起，以避免在波峰焊過程中產生陰影。例如，將電解電容器等較高的組件放置在遠離較短的組件的位置，以確保熱量分布均勻。
基準標記：在 PCB 的相對角上至少包含兩個基準標記（小銅點）。這些有助于自動組裝機準確對齊電路板，將貼裝誤差減少多達 20%。
遵循這些準則可確保您的 PCB 與自動組裝系統兼容，從而降低錯位的風險并提高整體良率。
Via Design：平衡功能和可制造性
通孔對于連接 PCB 的不同層至關重要，但不適當?shù)耐自O(shè)計會導致制造問題并影響自動化組裝。以下是優化 DFM 的過孔設計的方法：
最小化過孔類型：堅持使用標準通孔尺寸（例如，0.3 mm 鉆頭直徑和 0.6 mm 焊盤），以簡化鉆孔和電鍍過程。使用非標準尺寸會增加 15-20% 的制造成本。
避免焊盤中的過孔：在元件焊盤中放置過孔 （via-in-pad） 會導致回流過程中出現芯吸，從而導致連接不良。如果不可避免，請使用填充和封蓋的過孔，但這會增加成本。
元件間距：使通孔與元件焊盤保持至少 0.3 mm 的距離，以防止焊接過程中的干擾。這種間距還降低了附近組件上出現熱應力的風險。
帳篷或覆蓋過孔：用阻焊層（帳篷）覆蓋過孔，以防止焊膏在組裝過程中流入。SMT 焊盤附近未覆蓋的通孔會導致短路或不均勻焊接。
適當?shù)耐自O(shè)計不僅可以提高可制造性，還可以通過減少自動組裝過程中的缺陷來提高 PCB 的可靠性。對于高速設計，確保通孔不會干擾信號完整性，使其遠離承載 100 MHz 以上信號的關鍵走線。
阻焊層設計：確保精度和保護
阻焊層設計在自動組裝過程中保護您的 PCB 和確保精確焊接方面起著至關重要的作用。設計不良的阻焊層會導致焊橋、覆蓋范圍不足或錯位。以下是優化阻焊層設計的方法：

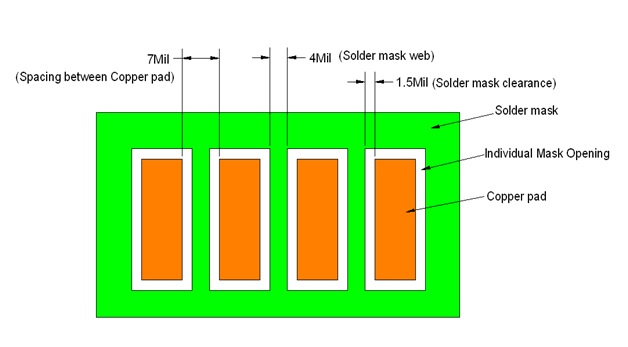

墊子周圍的間隙：在 SMT 焊盤周圍保持 0.1 mm 的阻焊層間隙，以防止掩模重疊，這可能會干擾焊膏應用。對于細間距元件（間距低于 0.5 mm），請考慮使用 0.05 mm 的間隙以確保精度。
避免在焊盤附近的過孔上遮蔽：如前所述，在焊盤附近搭建帳篷通孔以防止焊料流動問題。但是，對于不在焊盤附近的測試點或過孔，不覆蓋它們可以降低制造成本。
對準公差：在設計過程中，考慮 ±0.05 mm 的阻焊層對準公差。錯位會暴露銅并導致短路，正如 X 等社交平臺上的帖子所強調的那樣，工程師們分享了阻焊層問題導致隱藏的焊橋的真實示例。
使用標準顏色：除非客戶指定，否則請堅持使用標準阻焊層顏色，如綠色或藍色。由于特殊的材料要求，非標準顏色會增加 10-15% 的成本和交貨時間。
精心設計的阻焊層可確保您的 PCB 能夠承受自動組裝的嚴酷考驗，同時保持電氣隔離并防止焊接缺陷。在生產之前，請務必使用 DFM 分析工具仔細檢查您的設計文件，以發現潛在的阻焊層問題。
拼板：最大限度地提高制造效率
拼板是將多個 PCB 分組到一個面板上進行制造和組裝的過程。適當?shù)钠窗迨?DFM 的基石，因為它可以減少材料浪費、加快生產速度并簡化自動化裝配過程中的處理。以下是優化拼板的方法：
標準面板尺寸：設計適合您的標準尺寸（如 18 x 24 英寸）的面板，以最大限度地提高與大多數制造商設備的兼容性。非標準尺寸可能會使成本增加 20% 或更多。
分離標簽頁：組裝后，使用分離片（鼠標咬傷）或 V 型劃痕將單個 PCB 與面板分離。確保標簽至少寬 3 mm，以防止在分板過程中損壞。
工具孔：在面板上至少包括三個非電鍍工具孔（直徑 3 mm），以便在自動裝配期間進行對齊。將它們放在角落附近以保持穩定性。
板之間的間距：面板上單個 PCB 之間保持 2.5 mm 的最小間距，以實現干凈的分離并適應制造公差。
面板上的基準：在面板本身上添加全局基準標記（除了單個 PCB 基準之外），以幫助自動化機器準確對齊整個面板。
有效的拼板可以通過優化材料使用和最大限度地減少自動化裝配線的設置時間，將制造成本降低多達 25%。在最終確定您的設計之前，請務必咨詢您的制造商以確認拼板要求。
用于自動化裝配的其他 DFM 技巧
除了 DFA、元件放置、過孔設計、阻焊層和拼板等核心領域之外，以下是一些額外的 DFM 技巧，可確保您的 PCB 設計針對自動化裝配進行全面優化：
標準化組件：使用具有標準封裝的廣泛可用的組件，以避免供應鏈延遲和與裝配設備的兼容性問題。
盡量減少手動組裝：避免使用需要手動放置或焊接的組件，因為它們會減慢自動化流程并增加高達 40% 的人工成本。
散熱墊：對通孔組件使用散熱墊，以確保焊接過程中熱量分布均勻，從而降低冷焊點的風險。
DFM 分析工具：在將設計發送到生產環境之前，利用 Cadence Allegro 或 Altium Designer 等軟件工具運行 DFM 檢查。這些工具可以標記間隙不足或無法制造的特征等問題。
實施這些技巧可以進一步提高 PCB 的可制造性，節省時間和金錢，同時確保高質量的結果。
自動化裝配的 PCB 設計中要避免的常見陷阱
即使有最好的意圖，某些設計疏忽也會破壞您的自動化裝配過程。以下是一些需要注意的常見陷阱：
無視制造商指南：每個制造商都有特定的 DFM 和 DFA 要求。不遵守這些規定可能會導致生產延遲或紙板被拒收。
過度擁擠的布局：將過多的零部件塞入一個小區域可能會節省空間，但通常會導致裝配錯誤和散熱問題。
測試點不足：如果測試點不夠多，組裝后測試會變得困難，從而導致未檢測到的缺陷。
糟糕的文檔：不完整或不清楚的組裝說明可能會引起混淆，尤其是在涉及手動步驟時。提供詳細的 BOM 和裝配圖。
通過注意這些陷阱，您可以避免代價高昂的錯誤，并確保從設計到生產的過渡更加順暢。
使用 DFM 和 DFA 簡化 PCB 設計
優化 PCB 設計以實現自動化裝配是實現高效、經濟生產的關鍵步驟。通過專注于裝配設計 （DFA） 原則、遵守元件放置指南、通過設計進行改進、完善阻焊層設計以及實施有效的拼板，您可以顯著提高電路板的可制造性。這些策略不僅可以減少自動化裝配過程中的錯誤，還可以節省時間和降低成本，這對任何電氣工程師或設計團隊來說都是一個勝利。
