PCB制造過程中，開路、短路和孔銅缺陷是影響產品質量和報廢率的主要因素之一。它們不僅會導致電路功能的失敗，還會影響生產效率和成本控制，甚至可能影響整個產品的市場競爭力。隨著電子產品的復雜度增加，對PCB的要求越來越高，如何降低這些缺陷的發生率，并確保PCB的高可靠性和可制造性，已成為PCB設計與制造中不可忽視的重要課題。

一、PCB報廢率與開路、短路、孔銅缺陷的關系

1.1 開路缺陷的重要性

開路（Open Circuit）是指電路中某一部分的線路未能有效連接，導致電流無法正常流通。開路缺陷常發生在信號路徑或電源路徑中，通常由以下幾個原因引起：

• 線路斷裂：由于線路過細或制造過程中的處理不當，線路可能出現斷裂現象，導致電流無法正常流動。

• 焊接不良：焊接過程中如果焊點沒有完全連接，或者存在虛焊，也可能導致開路現象。

• 設計缺陷：不合理的電路布局或者布線設計，也可能導致開路缺陷，特別是在高頻、高速電路中，開路問題可能更加明顯。

開路缺陷的存在意味著電路功能喪失，可能導致整個設備無法正常工作，影響最終產品的合格率。

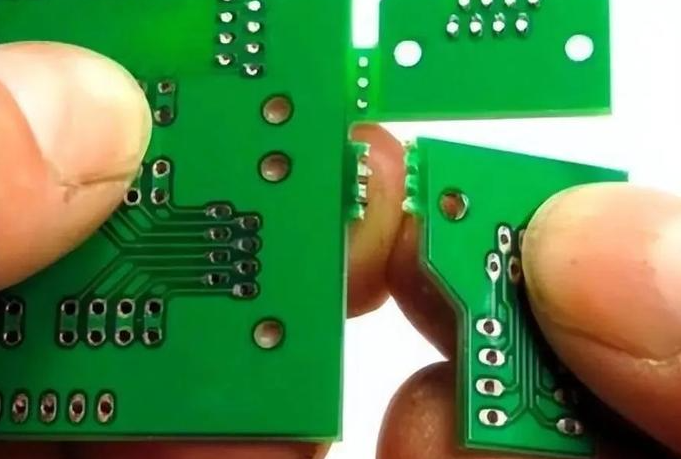

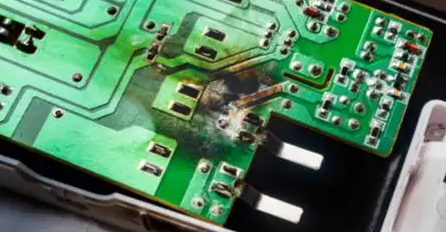

1.2 短路缺陷的危害

短路（Short Circuit）是指電路中的兩條導電線路之間發生了不期望的直接連接，通常是由于導線過密、布線不當或焊接不當引起的。短路缺陷的危害性通常較大，可能引起：

• 電流過載：短路會導致電流異常增大，可能會燒毀電路元件，甚至引發設備起火。

• 電源供應問題：電源與地線之間的短路，可能導致電源無法穩定輸出，影響整個系統的電力供應。

• 損壞設備：在高密度PCB設計中，短路問題往往由于過細線路或布線過于緊湊引起，甚至會導致系統無法啟動或無法恢復正常工作。

短路缺陷不僅影響PCB的功能，還可能引發嚴重的安全隱患，是PCB制造中必須嚴格控制的關鍵問題。

1.3 孔銅缺陷的影響

孔銅缺陷（Via Copper Defects）指的是在PCB制造過程中，孔內的銅層連接不良，導致孔與電路之間的電氣連接失效?？足~缺陷常見的類型有：

• 孔銅脫落：在鉆孔后，銅層在孔壁的附著不牢固，可能導致孔與電路層之間的連接失敗。

• 孔孔徑不均：在鉆孔過程中，由于設備問題或工藝不當，孔的直徑不均勻，導致銅層無法完全覆蓋孔壁。

• 孔內銅層污染：PCB在制造過程中，若孔內未清理干凈，銅層可能附著不完全，導致電路連接不良。

孔銅缺陷常常影響到PCB的電氣連接和信號傳輸，嚴重的孔銅缺陷可能導致整個板子無法使用，增加生產的報廢率。

二、開路、短路與孔銅缺陷的技術原理

2.1 開路缺陷的根因分析

開路缺陷的根源通?？勺匪莸揭韵聨讉€方面：

• 線路設計問題：在PCB的設計階段，若布線不合理，可能導致線路過細或過長，尤其是在高密度、高速電路設計中，線路設計不當會增加開路的風險。

• 制造過程中的材料問題：使用低質量的基材或者導電材料，可能導致線路在加工過程中脆弱、易斷，增加開路發生的概率。

• 焊接工藝不合格：焊接工藝不合格是開路缺陷發生的重要因素。焊料使用不當、溫度控制不準確、焊接時間過長或過短等，都可能導致焊接點與線路之間未能有效連接。

2.2 短路缺陷的根因分析

短路缺陷的根本原因往往包括：

• 設計缺陷：如果設計時沒有充分考慮到線路間距，特別是在高密度電路中，可能導致線路之間的間隔過小，容易發生短路。

• 制造工藝問題：在PCB制造過程中，涂覆銅層時的工藝控制不當，可能導致銅層過度濺射或涂層不均勻，最終形成短路缺陷。

• 焊接過程中不當操作：焊接時焊錫過多、濺錫或冷焊，可能導致電流通過不應連接的線路，從而造成短路。

2.3 孔銅缺陷的根因分析

孔銅缺陷的根本原因通常來自以下幾方面：

• 鉆孔過程中的工藝問題：在PCB鉆孔過程中，孔的尺寸控制不精確，可能導致孔壁銅層附著不良，導致孔銅缺陷。

• 電鍍工藝不合格：孔銅電鍍不均勻或電鍍時間不足，會導致孔內銅層薄弱，甚至無法形成有效的電氣連接。

• 孔清洗不徹底：在孔的清洗過程中，如果沒有完全去除殘留物或雜質，會影響銅層的附著質量，從而引發孔銅缺陷。

三、減少開路、短路和孔銅缺陷的解決方案

3.1 減少開路缺陷的設計與制造優化

• 優化線路設計：在設計時，合理規劃信號路徑，確保信號線路不易受外界干擾，避免過細線路和過長線路，尤其是高頻電路中，必須考慮到傳輸線的穩定性。

• 加強焊接工藝控制：采用自動化焊接設備，控制焊接溫度、時間等參數，確保每個焊點的質量。對于手工焊接，焊接人員應經過專業培訓，減少人為錯誤。

• 選用高質量材料：選擇高質量的PCB基材和導電材料，確保其在生產過程中不會因材料問題導致開路。

3.2 控制短路缺陷的設計與工藝改進

• 增加線路間距：在設計階段，合理增加電源線、信號線之間的間距，尤其是高密度布線的電路，應確保線路之間有足夠的空間，以避免短路現象的發生。

• 精細化工藝控制：在制造過程中，嚴格控制涂覆銅層的厚度，避免銅層過度或不均勻，減少短路的風險。

• 焊接與測試優化：焊接過程中，應避免濺錫和焊點過多，使用合適的焊接技術，避免焊接時產生短路缺陷。焊接后進行電氣測試，及時發現短路缺陷。

3.3 防止孔銅缺陷的設計與工藝改進

• 優化孔的尺寸控制：在鉆孔和電鍍過程中，精確控制孔的尺寸和形狀，確?？妆阢~層附著牢固，避免孔銅脫落。

• 改善電鍍工藝：通過優化電鍍工藝，確?？變茹~層均勻電鍍，避免孔內銅層薄弱導致連接不良。

• 加強清洗與處理：孔清洗過程要徹底，避免孔內殘留物和雜質影響銅層的附著，確保孔銅質量。

開路、短路和孔銅缺陷是影響PCB報廢率和制造質量的主要因素，合理的設計、精確的制造工藝和嚴格的質量控制是減少這些缺陷的關鍵。通過優化線路設計、改進焊接工藝、加強電鍍和清洗工藝等手段，可以有效降低開路、短路和孔銅缺陷的發生率，提高PCB的生產效率和產品可靠性。
