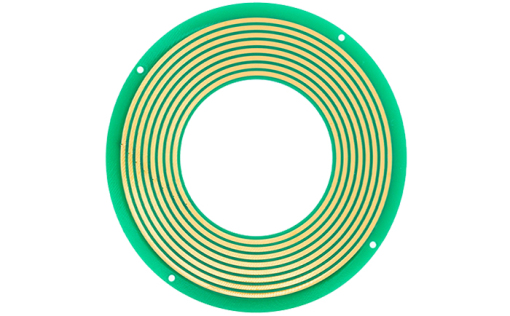

一、特殊形狀PCB的重要性

隨著電子產品越來越向小型化、輕量化、個性化發展，特殊形狀的PCB（印刷電路板）在各類先進電子設備中扮演著重要角色。特殊形狀PCB不僅能滿足更復雜的設計需求，還能夠使電子設備在功能上更具創新性和差異化。然而，在設計和制造過程中，特殊形狀PCB相較于傳統的矩形PCB，面臨更多的挑戰。因此，如何確保特殊形狀PCB的可制造性，成為了PCB制造商和設計工程師需要重點關注的難題。

特殊形狀PCB通常具有復雜的外形和不同的尺寸要求，制造過程中容易引發材料浪費、加工精度不達標、加工難度增大等問題。為了確保其在性能、質量和成本上的平衡，必須采取合理的設計方法和制造技術。

二、特殊形狀PCB的設計與制造難點

1. 外形復雜性

傳統的PCB一般為矩形或方形，易于切割、鉆孔和鋪設線路。然而，特殊形狀PCB由于其獨特的外形，可能包含不規則的邊緣、圓角、缺口等，這些設計特點給PCB的制造帶來了不小的挑戰。外形的復雜性要求制造過程中的切割、打孔和成型等環節具備更高的精度和靈活性。

2. 材料的切割與使用

特殊形狀PCB在切割過程中，由于其非標準化的外形，可能會產生更多的廢料。如何在保證生產效率的同時減少材料浪費，成為制造商需要解決的重要問題。對于一些高精度、高頻的特殊形狀PCB，材料的選擇和切割工藝尤其關鍵，稍有不慎可能導致性能損失或不合格產品。

3. 焊接與元件安裝

特殊形狀PCB的元件布局也相對復雜，由于其形狀特殊，可能無法像標準PCB一樣方便地布置元器件。這不僅要求設計師優化布局，提高空間利用率，還需要確保焊接和組裝的順利進行。某些特殊形狀的PCB可能需要用到特殊的組裝技術，增加了制造難度和成本。

4. 精度要求

特殊形狀PCB的制造通常需要更高的加工精度。無論是外形的切割，還是電路圖案的精細化加工，都要求PCB制造商具備更高的工藝技術。例如，復雜的邊緣和曲線需要更精密的切割設備進行加工，保證最終產品符合設計要求。

三、特殊形狀PCB的可制造性解決方案

1. 設計階段：簡化設計，優化布局

為了確保特殊形狀PCB的可制造性，在設計階段就應該盡量考慮可制造性設計（DFM）原則。DFM是指從一開始就考慮如何使產品更容易制造，降低制造成本，提高生產效率。

• 外形設計優化：盡量避免復雜的切割和多角度設計，尤其是過于復雜的圓形、斜線等。適當?shù)膱A角和對稱設計能夠簡化加工難度，減少切割誤差。

• 線路布局優化：通過合理布局，可以避免在PCB邊緣或非標準區域設計過多的線路，減少切割和鉆孔過程中的復雜性。在布局時，盡量將敏感電路集中在核心區域，避免復雜形狀的電路板需要頻繁切割。

• 元件布局：設計時要盡量避免將元件放置在邊緣和角落位置，減少焊接和安裝過程中的困難。在特殊形狀PCB上使用SMD元器件而非DIP元器件，可以更好地利用空間，簡化組裝工藝。

2. 材料選擇：選用合適材料，降低生產成本

材料選擇對于特殊形狀PCB的可制造性至關重要。選擇適合的材料不僅能提高產品的質量，還能降低生產成本。

• 高精度材料：特殊形狀PCB需要選用高精度、低吸濕的基材，如FR-4、CEM-3等，確保在切割和鉆孔過程中不發生變形，減少浪費。高頻應用的特殊形狀PCB應選擇PTFE、陶瓷等高頻基材，以保證信號傳輸?shù)馁|(zhì)量。

• 厚度和硬度的控制：在選擇材料時，還需要根據外形的復雜程度、焊接溫度等因素來確定PCB的厚度。過薄的PCB容易變形，過厚則增加了加工難度，選擇適當?shù)牟牧虾穸瓤梢栽诩庸み^程中保持穩定性。

3. 精密加工：引入先進工藝，提高制造精度

對于特殊形狀PCB，精密加工是確?？芍圃煨缘年P鍵。制造商需要采用先進的技術和設備來提高加工精度，減少誤差，確保產品符合設計要求。

• 激光切割技術：激光切割是一種高精度的加工方法，能夠?qū)崿F(xiàn)復雜外形的精細切割。激光切割不受材料硬度的影響，能精準切割復雜形狀的PCB，并且不會產生較大的機械應力，減少基材的損壞。

• 精密鉆孔技術：特殊形狀PCB可能涉及到精密的鉆孔需求，尤其是邊緣和曲線部位的孔位。通過高精度鉆孔機和自動化控制系統，確保孔的位置、直徑和深度精確無誤。

• 自動化生產設備：采用自動化生產設備可以提高生產效率，并減少人為錯誤。自動化生產線可以實現高精度切割、打孔、線路印刷等工藝步驟，提高生產穩定性。

4. 成品檢驗與質量控制：確保產品質量

特殊形狀PCB的質量控制需要更加嚴格，尤其是在切割和鉆孔過程中。常見的檢驗方法包括：

• 外形檢查：使用計算機控制的三維測量儀器進行外形精度檢測，確保切割邊緣與設計圖紙一致。

• 電性能測試：進行電性能測試，確保線路連通性和絕緣性能符合標準要求。對于高頻PCB，還需要進行頻率響應測試，保證其電氣性能。

• 焊接檢查：焊接質量檢查至關重要，采用X射線檢查技術對焊接區域進行檢測，確保無虛焊、短路或斷路。

5. 靈活的制造工藝：保證靈活性與精度

根據不同的特殊形狀PCB需求，可以選擇不同的制造工藝。靈活的制造工藝能根據產品的具體需求，進行調整優化，從而保證生產效率和產品質量。

• 多次分段切割：對于較大尺寸或不規則形狀的PCB，可以采用多次分段切割方法，減少單次切割時的誤差。

• 模板印刷：特殊形狀的PCB可以采用模板印刷技術，確保線路印刷均勻，避免出現焊接不良的情況。

特殊形狀PCB在現代電子產品中越來越廣泛地應用，但其制造過程中面臨的挑戰也不容忽視。為了確保特殊形狀PCB的可制造性，需要在設計階段就考慮可制造性設計原則，優化外形和元件布局，選擇合適的材料，采用先進的加工技術，同時嚴格控制質量。在制造過程中，引入精密加工和自動化設備，能夠有效提高生產精度和效率，確保最終產品的質量。
