一、電源層和地層布線問題的重要性

在4層PCB設計中，電源層和地層的布線是確保電路板穩定工作、優化信號完整性和減少電磁干擾（EMI）的關鍵因素。不合理的電源層和地層布線會導致電源噪聲、信號干擾，甚至電路故障，進而影響產品的性能和可靠性。因此，合理設計電源層和地層的布局、布線和處理，能夠有效提高PCB的整體性能，降低制造難度，并確保產品的長時間穩定運行。

二、4層PCB結構與布線原理

1. 4層PCB的基本結構

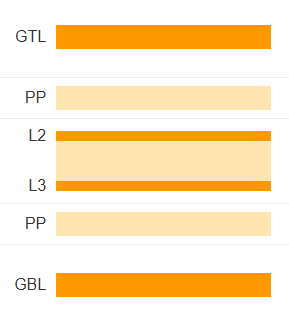

4層PCB通常由兩面信號層和兩面電源層/地層組成。其基本結構如下：

• 上層（L1）：信號層，負責傳輸外部輸入輸出信號。

• 下層（L2）：電源層，通常用于分配正負電源。

• 內部層（L3）：地層（GND層），用于提供電路的參考電位，減少噪聲。

• 內部層（L4）：信號層，用于傳輸內部信號。

設計時，電源層（L2）和地層（L3）通常被置于板子的內部，用于提供穩定的電源和有效的信號地參考。合理的電源層和地層布線能夠有效地降低信號干擾，增強電源穩定性，并確保良好的散熱性能。

2. 電源層和地層的作用

電源層和地層在電路中的作用分別如下：

• 電源層：提供電路所需的正負電源，為各元件供電。其設計要求是確保電源分布均勻，電源噪聲小。

• 地層（GND層）：地層通常作為信號的參考電位，確保電路的零電位穩定。在數字電路中，地層的設計尤為重要，能夠減少信號噪聲和干擾，提升信號完整性。

在4層PCB中，電源層和地層起到的作用相輔相成。合理的布線能夠有效減少電源噪聲，降低電磁干擾，保持信號的質量。

三、如何設計電源層和地層布線

1. 電源層布線設計

電源層的主要作用是為各個元器件提供穩定的電壓和電流供應，因此在布線時要重點關注電流的分布和電源噪聲的抑制。以下是幾項關鍵設計要點：

1.1 確保電源層的均勻分布

電源層應盡量保證均勻分布，以避免局部電流過大引起的電壓降。使用大面積的電源區域可以有效減少電流的集中流動，從而減少電源噪聲的影響。

1.2 電源層與地層的接地設計

電源層和地層應當盡量緊密布置，避免兩者之間的距離過大。通常，電源層和地層之間的距離要盡量小，這樣可以減少電源噪聲的耦合，提高電源質量。

1.3 使用去耦電容

在電源層與信號層之間放置去耦電容（Decoupling Capacitors），可以有效濾除高頻噪聲，穩定電源電壓。去耦電容應盡量放置在靠近供電引腳的位置，避免噪聲的傳播。

1.4 電源層的分區

對于多個電源電壓需求的設計，可以考慮將電源層劃分為多個區域，每個區域?qū)?yīng)不同的電壓需求。這樣可以減少電源之間的相互干擾，提高系統的穩定性。

2. 地層布線設計

地層的設計對于信號的完整性、穩定性至關重要。一個良好的地層設計能夠減少信號干擾，降低電磁干擾（EMI），并確保電路的良好工作。以下是地層布線設計的關鍵要點：

2.1 保持地層的完整性

地層的連續性應盡量保持，避免因不連續的地層而產生噪聲和干擾。地層應采用大面積的平面，確保信號返回路徑的完整性，減少信號傳輸時的回流阻抗。

2.2 地平面與電源平面耦合

電源平面和地平面的耦合是設計電源層與地層時需要特別注意的問題。電源層和地層應盡量靠近，并通過電流互連。避免將信號走線路徑穿過電源層和地層之間的縫隙，這樣可以減少電源噪聲的傳播。

2.3 適當?shù)慕拥剡^孔設計

接地過孔應盡量減少，并保持足夠的間距。過孔的引腳與電源引腳之間應保持一定的距離，避免相互干擾。過孔的數量和布局應根據電流的分布進行合理規劃。

2.4 單點接地

盡量實現單點接地設計，避免多個接地點在地層中產生不必要的電流回路，減少地環路的影響。通過合理布局，確保電流沿著最短路徑返回，減少電壓波動。

3. 電源層與地層的屏蔽設計

電源層和地層通常作為電路的“屏蔽層”，用于防止外部的電磁干擾（EMI）進入PCB內。為了提高屏蔽效果，電源層和地層應該形成閉環結構，并盡量減少開口和縫隙。

四、設計中的常見問題與解決方案

1. 電源噪聲引起的干擾

問題：電源噪聲是4層PCB設計中常見的問題。電源層不均勻布線、去耦電容不足等都會導致電源噪聲影響信號傳輸，導致信號失真。

解決方案：增加去耦電容的數量，并盡量將其布置在電源引腳附近。同時，保持電源層的大面積平坦設計，避免電源噪聲的擴散。

2. 地層不完整導致信號不穩定

問題：如果地層的布線不連續或不夠完整，可能導致信號路徑不穩定，甚至出現地電位變化，影響信號質量。

解決方案：確保地層的完整性，避免出現不必要的空洞或間隙。地層應盡量保持大面積的平面，并通過合理的過孔進行連接。

3. 層間互相干擾

問題：電源層與信號層之間的隔離不充分，可能導致信號互相干擾，尤其是在高頻信號設計中尤為嚴重。

解決方案：保持電源層和信號層之間的適當距離，并確保電源層和地層緊密耦合，避免不必要的信號耦合。

4層PCB的電源層和地層布線設計對電路的穩定性、信號質量和電磁兼容性起著至關重要的作用。合理的布線能夠減少噪聲干擾，提高電路可靠性，并優化電源管理。設計時，應確保電源層均勻分布，地層保持完整，避免不必要的電源噪聲和信號干擾。此外，合理的去耦電容、接地設計和屏蔽設計能夠有效提升系統的穩定性。通過掌握這些設計要點，PCB設計師能夠在保證性能的前提下，優化布線方案，提高電路的工作效率與可靠性。
