您是否正在努力為印刷電路板 （PCB） 實現精確的選擇性保形涂層，尤其是在細間距元件或狹小、復雜的區域上？自動化表面涂覆機就是解決方案，可提供手動方法無法比擬的精確精度和一致性。

為什么選擇性表面涂層在 PCB 制造中很重要

保形涂層是應用于 PCB 的保護層，可保護它們免受濕氣、灰塵、化學品和極端溫度的影響。該層對于確保電子元件的使用壽命和可靠性至關重要，尤其是在汽車、航空航天和工業應用等惡劣環境中。然而，并非 PCB 的所有區域都需要涂層——某些組件、連接器或測試點必須保持未涂層才能發揮作用。這就是選擇性保形涂層的用武之地。

選擇性涂層針對板材的特定區域，避開敏感區域。手動執行此作非常耗時且容易出錯，通常會導致層不均勻或意外涂覆禁區。自動化機器通過提供微米級的精度來解決這些問題，確保在不影響功能的情況下提供一致的保護。

選擇性表面涂覆機精度的力量

在選擇性表面涂覆機的精度方面，現代自動化系統改變了游戲規則。這些機器可以實現低至 ±0.02 毫米（20 微米）的運行精度，如 Anda Technologies 的 iCoat-5 和 iCoat-3 系統等型號所示。這種精度水平意味著即使是 PCB 上最小的組件或緊密間隔的區域也可以進行涂層，而不會過度噴涂或出錯。

對于電氣工程師來說，這種準確性意味著更少的缺陷和更高的可靠性。想象一下，在高密度 PCB 上工作，其中組件之間的間距僅為 0.5 mm。涂層的輕微錯位可能會導致橋接或短路。自動化機器使用先進的視覺系統和多軸控制（如具有傾斜功能的 5 軸 XYZU）來確保涂層準確應用于需要的地方，從而避免此類風險。

此外，準確性不僅與位置有關，還與一致性有關。自動化系統在整個涂層區域保持均勻的厚度，通常在 ±10 μm 的公差范圍內，確保最佳保護，而不會產生過多的材料，從而干擾散熱或組件性能。

用于細間距元件的自動保形涂層

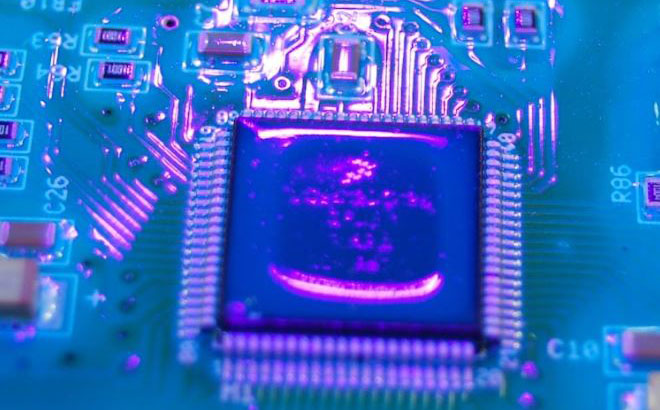

PCB 制造中最大的挑戰之一是對細間距元件應用自動保形涂層。細間距元件的引線間距通常小至 0.4 mm，常見于智能手機、醫療設備和物聯網小工具等現代電子產品中。涂覆這些微小、緊密排列的部件需要極高的精度，以避免涂層滲出或覆蓋不足。

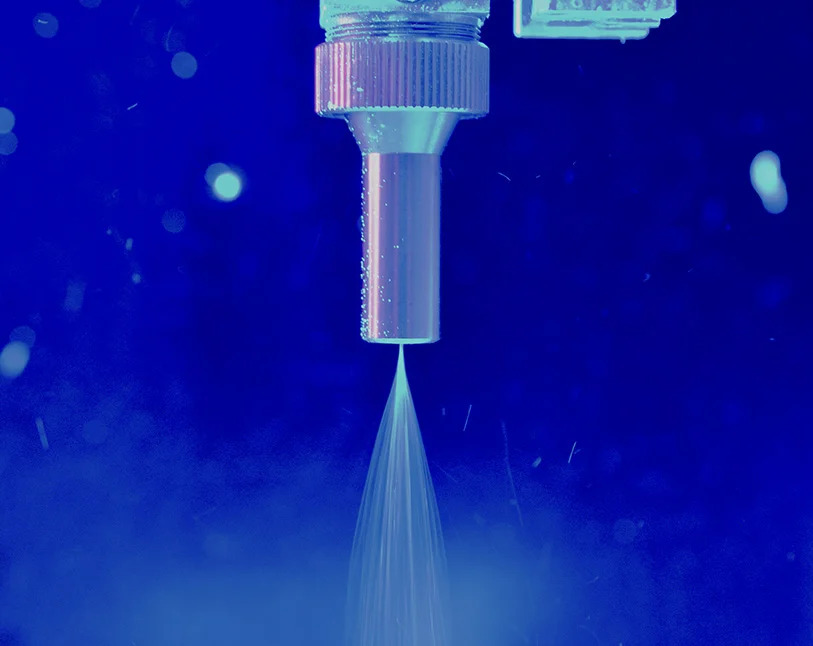

自動化表面涂覆機通過專用噴嘴和可編程分配模式來應對這一挑戰。例如，針式點膠機可以針對小至 0.1 毫米寬的區域，而視覺引導系統可以檢測組件邊緣并實時調整以防止過度噴涂。對于從事每微米都很重要的緊湊型設計的工程師來說，這種能力至關重要。

三防漆機編程精度

自動涂覆精度的背后是保形涂覆機編程精度?，F(xiàn)代系統配備了用戶友好的軟件，使工程師能夠定義精確的涂層路徑、材料流速和固化參數。編程精度確保機器遵循設計意圖，僅對指定區域進行涂層，同時避免禁止區域。

對于電氣工程師來說，這種級別的控制非常寶貴。這意味著您可以為每個 PCB 設計定制涂層工藝，無論您是在簡單的單層電路板上工作還是在復雜的多層組件上工作。編程精度還減少了設置時間，允許在不同 PCB 批次之間快速轉換——這在高混合、小批量制造環境中是必不可少的。

管理保形涂層禁區

選擇性涂層最棘手的方面之一是處理保形涂層禁止區域。這些區域是 PCB 上的區域（如連接器、測試點或散熱器），必須保持無涂層，以保持功能或允許將來進行測試和組裝。在這些區域涂覆涂層可能會導致連接失敗或散熱問題，因此避免這些問題的精度沒有商量余地。

自動化機器通過結合先進的視覺系統和精確編程，擅長管理禁止區。高分辨率相機和激光傳感器對 PCB 表面進行映射，以低至 0.01 mm 的精度識別禁止區域。然后，機器動態調整其涂層路徑，確保沒有材料沉積在受限區域。

作為一名工程師，您可能遇到過手動遮蔽的挫敗感，即在涂層前使用膠帶或塞子來保護禁止區域。自動化系統消除了這一勞動密集型步驟，節省了時間并降低了人為錯誤的風險。例如，在涉及汽車控制單元 PCB 的項目中，使用自動化系統可將遮蔽時間縮短 70%，同時確保零涂層侵入關鍵連接器周圍的禁止區域。

保形涂層小型元件的挑戰和解決方案

對小型部件應用保形涂層提出了獨特的挑戰。微芯片電阻器、電容器或 MEMS 傳感器等元件的尺寸通常小于 1 mm，因此容易出現復涂或覆蓋范圍不足。外涂層會改變它們的電氣性能，而底涂層會使它們?nèi)菀资艿江h(huán)境損害。

自動表面涂覆機通過超細點膠針頭和可調節的流量控制解決了這些問題。例如，典型的針式點膠機可以涂覆直徑小至 0.05 mm 的涂層液滴，非常適合微小的元件。此外，傾斜機構（在某些系統中高達 35°）允許機器進入小組件下方或周圍難以觸及的區域，而不會干擾相鄰部件。

另一種解決方案是使用 UV 固化涂料，它在 UV 光下會立即硬化，防止材料擴散到意外區域。這對于小型組件特別有用，因為即使是輕微的超限也會導致問題。作為電氣工程師，采用此類技術可以大大提高良率——一些制造商報告說，在改用自動化系統進行小元件涂層后，缺陷減少了 40%。

自動化表面涂覆機為工程師帶來的好處

對于電氣工程師來說，自動化表面涂覆機的優勢不僅僅是準確性和精密度。以下是一些主要優勢：

• 服務器連接時效：自動化系統每小時可以噴涂數百塊 PCB，而手動方法可能需要數小時才能涂覆一塊板。

• 節省成本：降低勞動力成本并最大限度地減少材料浪費（由于精確分配）降低了總體生產費用。

• 一致性：均勻的涂層厚度和可重復性確保每塊板材都符合相同的質量標準，這對于高可靠性應用至關重要。

• 可擴展性：無論您是生產 10 個 PCB 還是 10,000 個 PCB，自動化機器都能以最少的重新配置適應不同的生產量。

考慮一個真實場景：一個涉及物聯網傳感器板的項目需要對 5,000 個單元進行涂層，而且期限很緊。使用自動化系統，整個批次在 48 小時內完成涂層，零缺陷，這是手動方法無法實現的壯舉。這種效率使工程師能夠?qū)Ｗ⒂谠O(shè)計和創新，而不是重復性任務。

選擇合適的自動表面涂覆機

根據您的需求選擇合適的機器涉及評估幾個因素：

1. 準確性和可重復性：尋找公差小于 ±0.02 mm 的系統，用于高精度應用。

2. 材料兼容性：確保機器支持您使用的涂層材料，例如丙烯酸樹脂、硅膠或 UV 固化化合物。

3. 編程靈活性：選擇允許輕松自定義涂層路徑和參數的軟件。

4. 吞吐量：將機器的速度與您的生產量相匹配 - 有些系統可處理高達 1,000 mm/s 的高速生產線。

5. 支持細間距和小型元件：確認機器為復雜設計提供精細的分液針頭和傾斜機構。

借助自動化設備，在選擇性表面涂覆中實現精確定位不再是一項挑戰。這些系統具有卓越的選擇性表面涂覆機精度、細間距組件自動表面涂覆的專業功能，以及對表面涂覆禁區的精確處理，是現代 PCB 制造中不可或缺的。他們還擅長表面涂覆小型部件，并提供無與倫比的表面涂覆機編程精度，確保每個項目的可靠性和效率。
