通孔組裝:現代 PCB 的傳統技術

  • 2025-06-20 11:33:00
  • 瀏覽量:70

盡管通孔組裝起源于電子產品的早期,但它在現代 PCB 制造中繼續發揮著至關重要的作用,將傳統方法與尖端創新相結合。本博客探討了通孔裝配的持久相關性、其工藝、優勢和應用,為工程師提供了將這種技術用于當今設計的實用見解。


通孔組件包括將元件引線插入 PCB 上的鉆孔,然后將它們焊接到另一側的焊盤上。這種方法以其強大的機械和電氣連接而聞名,在需要耐用性的環境中表現出色,例如汽車、工業和軍事系統。讓我們深入了解通孔組裝的細節、其工藝,以及為什么它仍然是工程師值得信賴的選擇。



什么是通孔組件?

通孔組裝是一種 PCB 制造工藝,其中將帶有引線的電子元件插入板上的預鉆孔中。然后將這些引線焊接到導電墊或走線上,從而形成牢固的電氣和機械連接。與直接將元件放置在電路板表面的 SMT 不同,通孔元件可以穿透電路板,從而確保在應力下具有更大的穩定性。

該過程可以追溯到 1950 年代,當時 PCB 首次普及。早期的通孔元件,如電阻器和電容器,具有手動插入和焊接的長引線。如今,通孔組件支持各種元件,包括連接器、變壓器和高功率半導體,通常用于可靠性大于尺寸限制的應用。

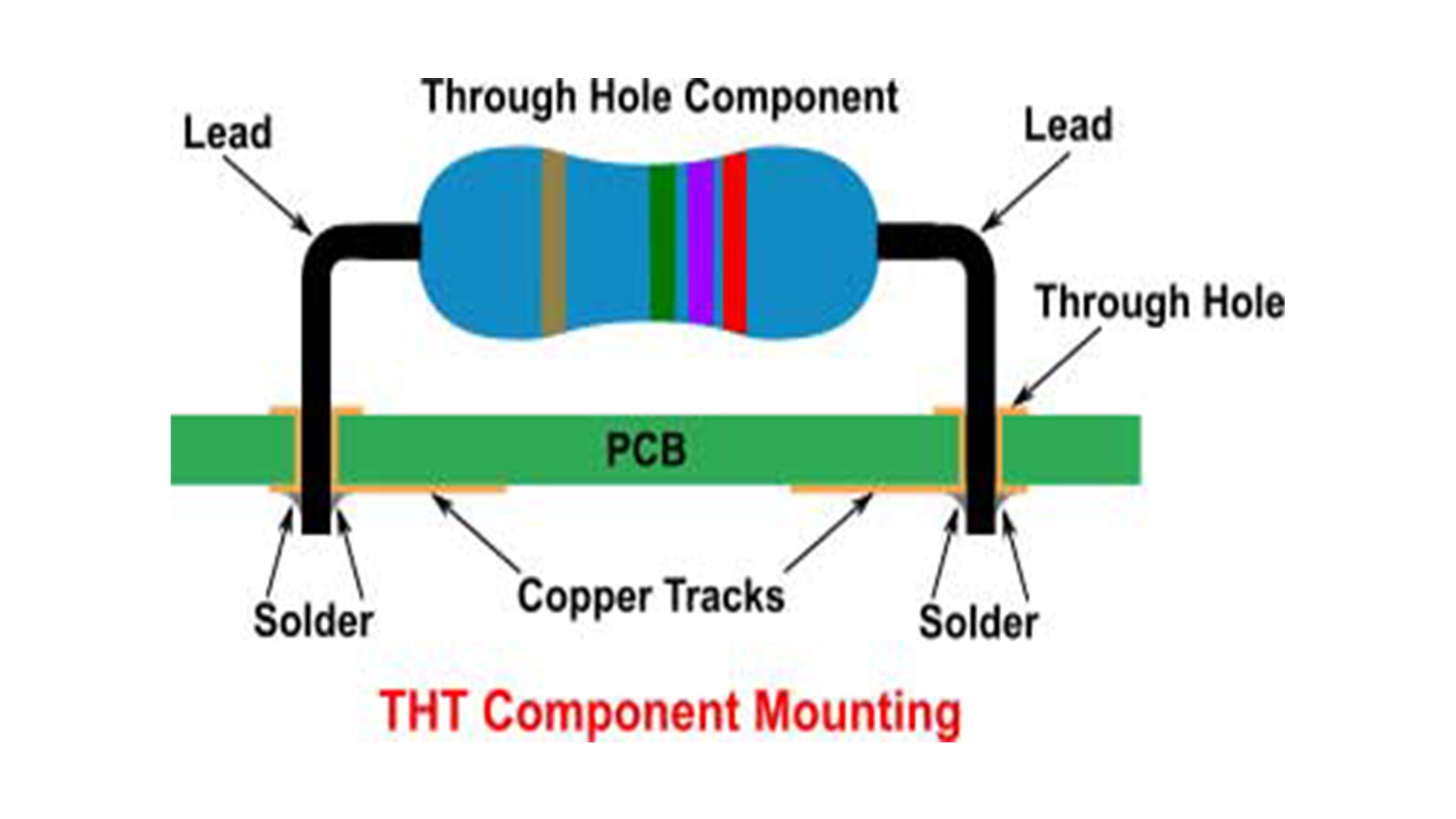

通孔組件



通孔組裝工藝

通孔組裝過程是有條不紊的,結合了手動和自動技術,以確保精度和可靠性。下面,我們概述了所涉及的關鍵步驟:

1. PCB 設計和鉆孔

該過程從設計 PCB 布局開始,根據元件要求指定通孔的放置。使用高精度 CNC 機器鉆孔,直徑通常從 0.1 mm 到 6.6 mm 不等,具體取決于元件引線尺寸。例如,標準電阻器引線可能需要 0.8 mm 的孔,而更大的連接器可能需要 2 mm 的孔。鉆孔精度對于確保正確對準和避免信號完整性問題至關重要。

2. 元件插入

將組件手動或使用自動插入機插入鉆孔中。手動插入通常用于小批量或原型板,而自動化系統(如選擇性焊接機)則用于大批量生產。元件必須正確定向,因?yàn)槲磳?zhǔn)的引線會導致電氣故障或機械應力。

3. 焊接

焊接將元件引線固定到 PCB。使用兩種主要方法:

  • 波峰焊:PCB 通過一波熔融焊料,將引線粘合到焊盤上。這對于大批量生產是有效的,但需要仔細控制以防止焊橋。

  • 手工焊接:用于原型或小批量運行,手工焊接可提供精度,但非常耗時。熟練的技術人員確保焊點一致,通常達到 5-10 MPa 的焊點強度,具體取決于焊料合金。

4. 檢驗和測試

焊接后,PCB 經過嚴格的檢查。自動光學檢測 (AOI) 系統檢查焊點缺陷,例如空洞或不完全粘合,缺陷檢出率通常超過 95%。功能測試可驗證電氣連接性,確保電路板符合設計規范。對于高可靠性應用,X 射線檢測可用于檢查隱藏的焊點。





通孔組件的優勢

通孔組件具有多種優勢,使其成為某些應用不可或缺的。以下是主要優勢:

1. 卓越的機械強度

穿過 PCB 的元件引線的物理連接提供了卓越的機械穩定性。例如,通孔連接器可以承受高達 100 N 的剪切力,而 SMT 等效連接器可以承受 20-30 N 的剪切力。這使得通孔成為受振動、沖擊或熱循環影響的元件的理想選擇,例如汽車或航空航天系統。

2. 惡劣環境下的高可靠性

通孔接頭在極端條件下不易失效。在軍事應用中,PCB 可能在 -55°C 至 125°C 的溫度下工作,通孔組件可保持可靠的連接,根據 MIL-STD-810 標準,10 年內的故障率低至 0.01%。

3. 易于維修和更換

通孔元件比 SMT 元件更容易拆焊和更換,從而減少維修時間和成本。這在醫療設備等行業中至關重要,因?yàn)橥C(jī)可能會造成嚴重后果。例如,更換通孔電容器通常需要 2-3 分鐘,而更換 SMT 等效電容器則需要 5-10 分鐘。

4. 支持大功率組件

由于尺寸和散熱需求,變壓器或大型電解電容器等大功率元件通常需要通孔組件。這些元件可以處理超過 10 A 的電流或高于 500 V 的電壓,因此不適合用于 SMT。

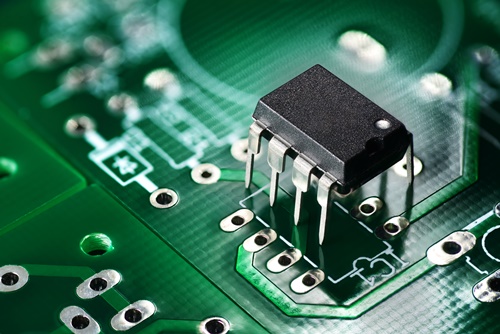

THT



通孔裝配的挑戰

盡管有其優點,但通孔組件存在工程師必須考慮的局限性:

1. 更大的電路板尺寸

由于鉆孔和更大的元件占用空間,通孔元件需要更多空間。與 SMT 設計相比,這可以使電路板尺寸增加 20-30%,使其不太適合智能手機等緊湊型設備。

2. 組裝成本較高

該過程是勞動密集型的,尤其是手工焊接,導致成本更高。例如,由于額外的人工和材料要求,組裝一個具有 100 個元件的通孔 PCB 可能比 SMT 等價物多花費 50 至 100 美元。

3. 有限的自動化

雖然波峰焊可以自動化大批量生產,但小批量或復雜的電路板通常依賴于手動插入和焊接,從而降低了可擴展性。通孔組裝的自動化率通常達到 70-80%,而 SMT 的自動化率為 95%。



通孔組裝在現代 PCB 中的應用

通孔組件仍然是可靠性和耐用性至關重要的行業的基石。以下是一些關鍵應用:

1. 汽車電子

在汽車系統中,PCB 必須承受振動、溫度波動和高電流。通孔組件用于電源模塊、傳感器和連接器,確保在 12–48 V、電流高達 50 A 的發動機控制單元 (ECU) 中實現可靠性能。

2. 航空航天與國防

航空航天 PCB 要求在極端條件下無故障運行。通孔元件(如加固型連接器和大功率電阻器)用于航空電子和衛星系統,其中頻率高達 10 GHz 的信號完整性至關重要。

3. 工業設備

重型工業設備,如電機驅動器和電源,依賴于通孔組件來處理高電壓(例如 600 V)和電流(例如 20 A)的組件。這些系統需要堅固的連接,以防止在惡劣環境中發生故障。

4. 原型設計和教育

通孔組件因其易于焊接和更換元件而廣泛用于 PCB 原型制作和教育環境。業余愛好者和學生通常使用通孔套件,例如 Arduino 板,這些套件使用 2.54 mm 間距的接頭來實現可訪問性。



通孔裝配的現代創新

雖然通孔組裝是一種傳統技術,但最近的進步提高了其效率和適用性:

1. 選擇性焊接

選擇性焊接機針對特定的通孔元件,減少電路板上的熱應力。這些系統可實現 0.1 mm 以內的焊接精度,從而提高了結合通孔和 SMT 元件的混合技術 PCB 的質量。

2. 無鉛焊接

RoHS 等環境法規推動了無鉛焊料的采用,例如 SAC305(96.5% 錫、3% 銀、0.5% 銅)。這些合金在保持接頭強度(約 7 MPa)的同時減少對環境的影響,符合可持續制造趨勢。

3. 緊湊的通孔封裝

組件制造商已經開發出更小的通孔封裝,例如間距為 1.5 mm 的扁平連接器,從而在不犧牲可靠性的情況下實現更密集的設計。這些進步使通孔組裝能夠在空間受限的應用中與 SMT 競爭。

4. 自動化檢測

先進的 AOI 和 X 射線系統改進了缺陷檢測,現代機器以 10 μm 的分辨率識別焊點問題。這確保了高可靠性,即使在復雜的通孔組件中也是如此。



集成通孔和 SMT:混合 PCB

許多現代 PCB 將通孔和 SMT 相結合,以利用這兩種技術的優勢。混合 PCB 將 SMT 用于緊湊、高密度的組件,將通孔用于高功率或機械應力組件。例如,電信板可能將 SMT 用于微芯片,將通孔用于處理 5 GHz 信號的射頻連接器。

設計混合 PCB 需要仔細規劃以平衡制造過程。工程師必須確保焊接過程中的熱分布兼容,因?yàn)橥自ǔP枰?SMT 元件更高的溫度(例如,無鉛焊接為 260°C)(例如 250°C)。Altium Designer 等高級 PCB 設計軟件有助于優化混合裝配體的布局,最大限度地減少信號干擾并確保可制造性。



通孔組件的持久價值

通孔組件仍然是 PCB 制造的基石,為耐用性和性能無可爭議的應用提供無與倫比的可靠性。雖然 SMT 在緊湊、大批量生產中占主導地位,但通孔的堅固連接和易于維修使其成為汽車、航空航天和工業領域不可或缺的產品。選擇性焊接和無鉛合金等現代創新進一步提高了其效率,確保了其在當今快節奏的電子行業中的相關性。

通過了解通孔裝配的優勢和挑戰,工程師可以就何時使用這種技術做出明智的決策,無論是獨立設計還是在混合設計中使用。憑借其良好的業績記錄和持續的進步,通孔組裝繼續將傳統工藝與現代 PCB 的需求聯系起來,為塑造我們世界的設備提供動力。
