在PCB設計流程中，元件布局是最早的步驟之一。這個環節雖然看起來只是“擺位置”，但它直接決定了信號完整性、熱管理、電磁兼容、生產效率以及后期測試的難易程度。一個清晰、合理的元件布局能減少布線難度、縮短設計周期，還能在不增加成本的前提下提高系統的整體性能。

反過來說，如果一開始的元件布局存在問題，即使后續布線再優化，也很難彌補電源干擾、信號串?dāng)_、溫升聚集等問題。而一旦板子制作出來，修改成本就會迅速升高。所以，元件布局不只是設計任務的開端，更是PCB設計質量的基石。

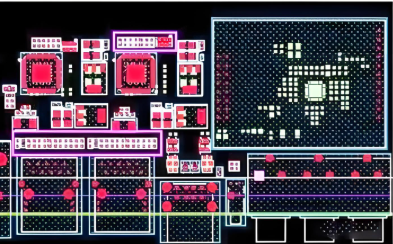

元件布局的核心原則

元件布局并非隨意擺放。雖然EDA工具可以快速排列器件，但合理的布局仍需要遵循一些基礎規則。

1. 功能模塊優先

所有電子產品都有功能模塊，比如電源模塊、信號處理模塊、通信模塊、接口模塊等。在布局前，應先根據電路原理圖將這些模塊在腦中劃分清楚，然后以模塊為單位進行器件擺放。這樣做的好處是清晰明了，邏輯清楚，信號路徑也最短。

2. 信號流向清晰

每一個模塊之間的信號通常有主次和方向。例如，MCU的數據從存儲器讀取再傳給顯示屏，這個方向在布局中也應體現出來。將數據源放在數據流入口位置，數據終端放在輸出方向上，既方便布線，也減少信號折返和繞路。

3. 高頻信號靠近接地

對于高速器件和高速信號，比如USB、HDMI、DDR等，必須將其盡可能靠近接地面。這樣可以減小回流路徑，避免信號反射和干擾。高速信號線之間也要保持足夠的間距，避免交叉干擾。

4. 電源模塊獨立布置

電源器件（如DC-DC、LDO、濾波電容等）要靠近負載，形成短路徑閉環，減少壓降和噪聲傳播。同時，為避免開關噪聲擴散，電源部分應與模擬或音頻電路保持適當隔離。

元件布局的實施方法

理解了原則，接下來就是如何落地執行這些原則。下面從幾個關鍵角度出發，解釋實際操作中的注意事項。

1. 布局前準備

布局開始前，工程師應完成以下準備工作：

• 拆分功能模塊，在原理圖中為不同模塊加上標記。

• 確定主控芯片、主電源輸入、關鍵接口（如USB、以太網）的板邊或位置。

• 評估整體板子的尺寸、形狀和固定孔等結構限制。

這些準備工作是布局的前提。如果沒有先做好，就很容易在放置過程中反復調整，效率低，還容易出錯。

2. 優先放置核心器件

主控芯片、內存、主電源芯片、主通信接口等是整個電路的核心，應最先擺放。這些器件通常面積大、引腳多、約束條件強，一旦放好，其它器件就可以圍繞它們展開布局。

主控芯片要靠近高速存儲器，并靠近主接口，比如主USB、主電源、主通信口等。布局時要留出充足空間給這些關鍵布線，特別是差分對、時鐘線、電源線。

3. 模塊圍繞主控排布

其他功能模塊（如LED驅動、按鍵、音頻、電機控制）應根據主控引腳的連接順序，圍繞主控芯片進行緊湊排布。盡量讓模塊和主控之間保持線性連接，避免交叉繞線。

模塊內的器件按信號方向、功能關系排列。例如一個放大電路，其輸入電容、運放、反饋電阻應按順序依次擺放，形成閉環結構。這樣既方便走線，又減少電磁干擾。

4. 區分強電和弱電

強電信號（比如電機驅動、高電壓輸入）與弱電信號（比如傳感器、模擬電路）不應靠太近。要在它們之間留出一定的安全距離，最好安排在PCB的對角區域，以減少干擾和串音。

5. 熱源器件分布要均衡

六層板或更高層數的設計中，器件發熱是不得不考慮的問題。電源IC、MCU、高速芯片等發熱量大，不應集中在一個區域，以免造成局部熱點。布局時應將這些器件分散排布，并保證它們底部或周圍有足夠的銅箔輔助散熱。

如果實在無法分散，應設計足夠的過孔和接地填銅，幫助導熱到下層或外殼。

元件布局中常見的問題

實際工作中，即使遵守了基礎規則，元件布局中仍然會遇到很多實際問題，下面列舉幾個常見錯誤及其對策。

問題一：模塊之間干擾嚴重

有些工程師喜歡把所有模塊擺得很緊湊，這樣雖然節省了面積，但模塊之間信號交叉嚴重，容易互相影響。應適當拉開相鄰模塊的距離，特別是數字電路與模擬電路之間。

問題二：高頻器件離地太遠

高頻芯片如果沒有緊貼地面層布置，就會在走線回流路徑中產生大面積環路。這種布局往往會產生射頻干擾，影響信號完整性。正確做法是將芯片布在靠近地層的一側，并在其附近加上地過孔形成短回流路徑。

問題三：過孔密集，布線困難

在布局過程中，如果沒有考慮布線通道，容易導致器件之間沒有空間布線，只能不斷增加過孔。這會增加信號損耗，也加大制造成本。因此在布局時就要預留布線通道。

元件布局的好壞決定電路成敗

元件布局是一門既講邏輯又講細節的工作。做好布局，需要對電路的工作方式有清楚理解，對器件的特性、信號傳輸、熱管理、電源分配等多個方面有深入掌握。只有在布局時將這些因素都考慮清楚，才不會在布線或測試階段出現各種難以修復的問題。

一個優秀的工程師，不是依賴EDA工具的自動擺放，而是通過分析電路結構，合理安排器件位置，使PCB在功能、性能、制造和成本之間達到良好平衡。

因此，工程師在進行元件布局時，應遵循模塊清晰、流向明確、信號最短、熱源均衡、布線通暢的基本思想，輔以反復審視和實測驗證，最終完成一塊真正高效、可靠、穩定的PCB設計作品。
