USB-C 連接器：可靠PCB集成設計
- 2025-06-20 09:58:00
- 瀏覽量：61
USB-C 連接器徹底改變了現代電子產品，提供緊湊的可逆設計，能夠在單個封裝中提供高速數據、電源和多功能性。對于設計印刷電路板 （PCB） 的工程師來說，集成 USB-C 連接器既帶來了機遇，也帶來了挑戰。實施不當?shù)?USB-C 設計會導致信號衰減、供電問題，甚至設備故障，而執行良好的 USB-C 設計可以確?？煽啃院托阅?。在本博客中，我們將探討實用的設計指南，以幫助您將 USB-C 連接器無縫集成到 PCB 中，重點關注信號完整性、電源管理和布局最佳實踐。無論您是在開發消費類設備還是工業系統，這些見解都將使您能夠創建強大、面向未來的設計。
USB-C 的崛起不僅僅是因為便利性，還在于功能。它支持高達 10 Gbps 的數據傳輸 （USB 3.1 Gen 2）、100W 功率傳輸，并與 HDMI 和 Thunderbolt 等協議兼容，改變了游戲規則。但是，功率越大，責任越大：密集的 24 引腳布局和高速信號需要精度。讓我們深入了解 USB-C PCB 集成的要點，以確保您的下一個項目完美執行。
為什么 USB-C 對 PCB 設計很重要
USB-C 不僅僅是另一個連接器，它還是一個重塑設備連接和通信方式的標準。其可逆的插頭方向消除了用戶的挫敗感，而其處理高速數據的能力和強大的功能使其成為從智能手機到筆記本電腦的所有設備的理想選擇。對于 PCB 設計人員來說，這意味著與 Type-A 或 Micro-B 等舊 USB 標準相比，需要適應更嚴格的公差、更高的頻率和更嚴格的電氣要求。

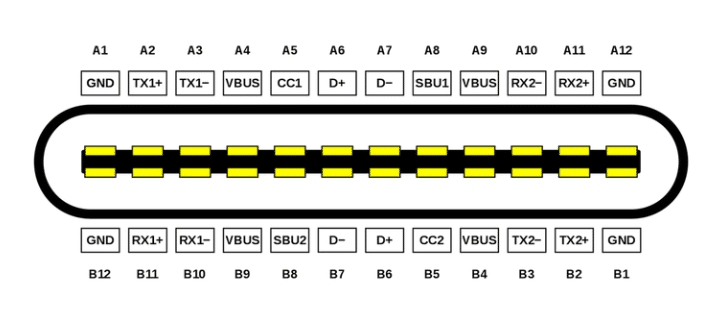

USB-C 的 24 針配置包括用于 USB 2.0 （480 Mbps）、USB 3.1（高達 10 Gbps）、電源（VBUS 和 GND）和配置通道（CC1 和 CC2）的專用線路。這種復雜性需要仔細規劃，以避免串?dāng)_、阻抗不匹配和電磁干擾 （EMI）。通過遵循經過驗證的設計指南，您可以充分利用 USB-C 的潛力，同時最大限度地降低風險 - 無論您的目標是基本的 5V/3A 電源接收器還是高速數據中心。
USB-C 集成的關鍵設計注意事項
信號完整性：保持?jǐn)?shù)據清潔
高速信號是 USB-C 性能的支柱，但如果處理不當，它們也是它的致命弱點。USB 2.0 差分對（D+ 和 D-）以 480 Mbps 的速度運行，而 USB 3.1 SuperSpeed 對（TX 和 RX）的運行速度高達 10 Gbps。要保持信號完整性：
Controlled Impedance 阻抗：路由差分對，目標阻抗為 90 歐姆 （±10%）（對于 USB 3.1）和 85 歐姆（對于 USB 2.0）。使用走線下方具有實心接地層的 4 層 PCB 來實現這一點。例如，在 1.6mm FR4 板上，6 mil 的走線寬度和 8 mils 的間距通常會擊中此目標。
長度匹配：將差分對長度保持在彼此相差 5 mil （0.127 mm） 以內，以避免時序偏移。對于 USB 3.1，這一點至關重要，因為信號上升時間低至 50 ps。
最小化過孔和拐角：每個過孔或急轉彎都會引入反射。每個差分對使用不超過兩個過孔，并選擇 45 度彎曲而不是 90 度角。
正確的路由可確保干凈的數據傳輸，減少位錯誤并確保與連接設備的兼容性。
功率輸出：處理功率高達 100W
USB-C 的 Power Delivery （USB PD） 規格允許在 5A 時提供高達 20V 的電壓，即 100W 的功率，遠遠超過早期 USB 標準的 5V/0.5A。此功能需要強大的電源管理：
VBUS 和 GND 走線：使用寬走線（3A 至少 20 mils，5A 縮放到 50 mils）來處理電流，而不會產生過多的壓降或發熱。對于 5A 設計，1 oz 銅層的走線寬度應約為 40-50 mils，以保持溫升低于 10°C。
去耦電容器：在 VBUS 引腳附近放置 0.1 μF 和 10 μF 電容器，以過濾噪聲并穩定電壓。將它們放置在連接器 100 mil 的范圍內以獲得最佳效果。
CC 引腳配置：CC1 和 CC2 引腳協商電源角色。對于基本灌電流（器件吸收功率），在兩條 CC 線上將 5.1 kΩ 下拉電阻接地。這向源發出 5V/3A 能力信號。
精心設計的電力網絡可防止限電并確保在負載下安全運行。
EMI 和屏蔽：降低噪聲
高速信號和電源開關會產生 EMI，這可能會干擾附近的電路或違反監管標準。通過以下方式緩解此問題：
地平面：在相鄰層上用連續的接地層包圍 USB-C 走線。避免通過分路或分流路路由信號，否則會破壞返回路徑并增加 EMI。
屏蔽：通過多個過孔（至少四個）將 USB-C 連接器的金屬外殼接地，以分流噪聲。將這些過孔均勻地分布在連接器封裝周圍。
元件放置：使高速時鐘、振蕩器或磁性元件與 USB 走線保持至少 50 mils 的距離，以防止耦合。
有效的 EMI 控制使您的設計在嘈雜環境中保持合規性和可靠性。
USB-C 的 PCB 布局指南
連接器放置
將 USB-C 連接器放置在 PCB 邊緣附近，以簡化插頭訪問并最大限度地減少走線長度。對于表面貼裝連接器，請確保封裝符合制造商規格——引腳的間距通常為 0.5mm，插座的間距為 3.16mm。使用通孔安裝片將其固定，以確保機械穩定性，尤其是在頻繁堵塞的器件中。
差分對布線
將 USB 2.0 （D+/D-） 和 USB 3.1 （TX/RX） 差分對路由為緊密耦合對：
一對信號之間相距 5-8 mil 的空間，與其他信號之間至少相隔 20 mil 以減少串?dāng)_。
避免在晶體、IC 或其他噪聲元件下走線。例如，如果不隔離，靠近 USB 3.1 對的 25 MHz 晶體會引起抖動。
使用長度調整（例如，蛇形走線）來匹配對長度，將偏斜保持在 5 mil 以下。
接地和層疊
4 層疊層非常適合 USB-C 設計：
第 1 層（頂部）：信號跟蹤和組件。
第 2 層：Solid ground plane（固體地平面）。
第 3 層：電源平面或附加接地。
第 4 層（底部）：低速信號或輔助路由。
對于 USB 3.1，將頂層的 SuperSpeed 對布線到第 2 層的接地層上。這最大限度地減少了阻抗不連續性，并提供了低電感返回路徑。沿走線邊緣每隔 100-200 mil 添加一條縫合過孔，以將接地層連接在一起。
常見陷阱以及如何避免它們
阻抗失配
阻抗不匹配（例如 100 歐姆而不是 90 歐姆）會導致信號反射，從而降低數據速率。使用帶有阻抗計算器的 PCB 設計工具，并使用制造商的疊層數據進行驗證。使用時域反射計 （TDR） 測試原型以確認。
過熱的電源跟蹤
尺寸過小的 VBUS 走線（例如，5A 為 10 mil）可能會過熱，有分層或故障的風險。使用 IPC-2221 標準計算走線寬度：對于 5A 的 1 盎司銅，在 20°C 的溫度下，您至少需要 47 mils。如果突破限制，請使用熱仿真仔細檢查。
ESD 保護不良
USB-C 端口暴露在靜電放電 （ESD） 中。如果沒有保護，15 kV 的撞擊可能會燒毀您的 IC。在連接器附近添加 ESD 抑制器（例如，額定電壓為 5V 或 20V，取決于 VBUS 的 TVS 二極管），距離引腳 50 mil 以內。
測試 USB-C 設計
在批量生產之前，請驗證您的 PCB：
信號完整性測試：使用示波器檢查 USB 2.0 和 3.1 信號的眼圖。干凈的眼圖（例如，>80% 高度，<20% 抖動）可確認合規性。
動力輸送：在最大電流（例如 3A 或 5A）下對 VBUS 進行負載測試并測量壓降。它應保持在規格的 5% 以內（例如，5V 的最小電壓為 4.75V）。
合規：如果面向商業市場，請運行 USB-IF 認證測試。Ellisys USB Explorer 等工具可以自動執行此作。
原型設計和迭代可及早發現問題，從而節省時間和成本。
利用 ALLPCB 實現 USB-C 成功
對于處理 USB-C 集成的工程師來說，與可靠的 PCB 制造商合作可以發揮重要作用。ALLPCB 提供快速原型設計，可在幾天而不是幾周內測試您的設計，確保您可以快速迭代信號布線或功耗調整。我們先進的制造能力支持嚴格的公差，如 6 mil 走線和 0.5mm 間距基底面，這對于 USB-C 的密集布局至關重要。此外，憑借全球物流，無論您的項目將您帶到哪里，我們都會交付板材，確保您的時間表按計劃進行。無論您是在改進高速數據中心還是堅固的電源接收器，ALLPCB 的專業知識都可以幫助您實現 USB-C 愿景。
結論
將 USB-C 連接器集成到您的 PCB 設計中，可以開啟一個充滿可能性的世界 - 高速數據、強大的電力傳輸和通用兼容性。但成功取決于精度：受控阻抗、周到的布線和堅實的接地是沒有商量余地的。通過遵循這些準則（保持差分對緊密、正確確定電源走線大小和屏蔽 EMI），您將構建一個不僅功能強大而且可靠的設計。全面測試，避免常見陷阱，您將擁有滿足實際需求的 USB-C 實現。準備好開始了嗎？我們在這里幫助您自信地將您的想法變?yōu)楝F(xiàn)實。
