一、為什么布線間距如此重要

在印刷電路板（PCB）設計中，布線間距看似一個普通參數，實則關系到電路板的可靠性、電氣性能和制造成本。隨著電子產品體積不斷縮小、功能不斷增加，PCB上的走線也越來越密集。布線過密不僅會帶來信號串?dāng)_、電氣擊穿等問題，還會影響后期生產的良率，增加返工幾率。

對高速信號來說，布線之間的間距會直接影響到信號完整性。如果兩根高速信號線距離太近，會發生耦合，進而引起反射、串?dāng)_，導致信號波形失真，甚至造成通信失敗。對高壓電路來說，如果布線之間的距離不夠，還可能發生電氣擊穿，造成燒毀風險。

因此，在設計PCB時，優化布線間距是一項不可忽視的任務。無論是多層板、雙面板，還是高速或高壓應用，都應根據實際情況設定合理的間距，以保證板子的可用性和可靠性。

二、布線間距的技術基礎

布線間距的設置不能憑經驗，必須依據幾個物理和工藝原理來判斷。下面是幾個主要方面：

1. 擊穿電壓與安全間距

布線之間的電氣間距取決于它們之間可能存在的最大電壓差。如果電壓過高，而間距太小，就容易發生電氣擊穿。空氣的擊穿電壓在標準條件下大約是3kV/mm，但PCB上的擊穿特性還受到表面污染、濕度等影響。

所以行業中通常根據電壓等級設定最小布線間距。例如，50V以下的低壓信號線可以采用6mil（0.15mm）左右的間距，而對交流220V或更高的電壓，布線間距要達到2mm甚至以上。

2. 串?dāng)_與信號完整性

對高速數字信號來說，布線間距與信號耦合程度關系密切。當兩條信號線靠得很近時，電場與磁場會互相影響，形成串?dāng)_。特別是在數據總線、時鐘信號、差分對等關鍵線路上，過小的間距會導致數據錯誤。

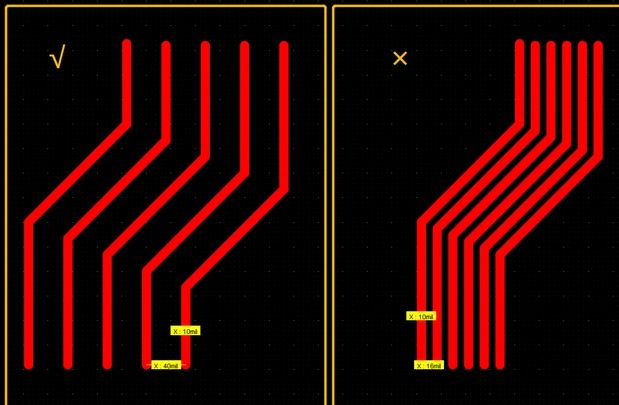

一般來說，布線間距應為信號線寬度的三倍以上，才能有效降低串?dāng)_。如果走線很長，還應增加布線與地之間的耦合面積，提高回流路徑的穩定性。

3. 制造公差與工藝能力

PCB廠商在制作電路板時有一定的工藝限制。蝕刻過程、阻焊層印刷、電鍍厚度等都會對走線間距產生影響。如果設計的線距太小，制造難度加大，可能出現短路、斷線等問題。

所以在設計時應參考PCB廠商的最小線寬線距能力。例如普通工藝的板子線距不小于6mil，而精密HDI板則可以做到3mil以下，但成本會高很多。

4. 電流承載能力與熱影響

走線間距也與導線的載流量有關。如果相鄰導線承載較大電流，它們之間會互相產生熱影響，導致溫升。如果距離太近，不僅熱不易散出，還可能引發燒毀。對電源線、地線等高電流路徑，應適當加大間距或增設多根并行線分流。

三、優化布線間距的設計方法

針對上面提到的原則，下面列出幾個實用的布線間距優化方法，適用于常見PCB設計場景。

1. 按功能區分類設定間距

設計前應將PCB劃分為不同功能區。模擬信號區、數字信號區、電源區應分別設定不同的布線策略。在模擬區內，布線應盡量遠離開關噪聲源。在電源區，應優先考慮大電流路徑的散熱和間距。而在數字信號區，應以信號完整性為目標，合理設定間距。

這種分類方式可以避免統一規則導致局部過松或過緊，有助于平衡性能和制造成本。

2. 設置分層布線規則

在四層或多層PCB中，不同層的布線策略可以不同。例如頂層布高速差分對，中間兩層分別為電源層和地層，底層布低速控制信號。通過層間隔離和回流控制，可以提高信號品質。

在進行布線前，應在EDA工具中設置各層的線寬線距規則。例如對高頻層設置最小線距8mil，其他層設置10mil。這樣可以確保不同信號類型的走線不會交叉干擾。

3. 使用間距檢查工具輔助設計

大多數PCB設計軟件都具備DRC（設計規則檢查）功能。通過設定最小間距標準，可以在布線完成后自動掃描所有走線之間的距離，及時發現違規布線。

有些軟件還支持在線檢查，在拖動走線時就能提示是否違反設定規則。推薦在設計早期就設置好標準，不要等到完成后再檢查，這樣可以大大減少返工量。

4. 為關鍵信號保留布線空間

在設計布線順序時，應優先布設高速信號和關鍵控制信號。這些信號對間距的要求最高，如果放在最后再布，很容易因?yàn)榭臻g不足被迫降低標準。

在BGA、FPGA、DDR等高密度封裝的外圍，應預留足夠的布線空間。必要時還可以通過走內層、打過孔等方式繞過擁擠區域。

5. 布線后進行電氣仿真驗證

布線完成后，建議使用仿真軟件對關鍵信號進行信號完整性分析?？梢杂^察串?dāng)_、電壓波形、反射等參數是否在可接受范圍內。如果出現異常，可以適當拉大線距，或者增加地參考平面來優化。

精細布線間距是高質量設計的基礎保障

PCB布線間距雖然只是一個簡單參數，但它影響范圍很廣。從信號完整性、電氣安全、制造工藝，到熱穩定性、成本控制，每一個方面都與間距設置密切相關。

一個優秀的電路設計，不僅要求功能正確、邏輯清晰，還必須具備可制造性和可靠性。優化布線間距正是達成這一目標的基礎步驟。

通過本文的分析可以看出，間距設計并沒有統一標準，而是要根據信號類型、電壓等級、走線長度、材料特性和工藝能力等多個因素綜合判斷。設計者要學會從實際出發，結合EDA工具、仿真手段和廠家建議，制定合理而精準的布線策略。

把每條線之間的距離處理好，就是對整個板子運行穩定的最大保障。只有從源頭控制住布線間距，才能在生產過程中少出問題，在使用過程中更穩定。這是每一位工程師都應該掌握的基本功。
