了解 PCB 板部件：綜合指南
- 2025-06-20 09:07:00
- 瀏覽量：125
印刷電路板 （PCB） 是現代電子產品的支柱，為從智能手機到工業機械的所有設備提供動力。每個 PCB 的核心是其組件（通常稱為 PCB 板部件），它們協同工作以確保功能性、可靠性和性能。無論您是設計新電路的工程師，還是采購生產元件的買家，了解這些零件對于成功都至關重要。在這篇博客中，我們將深入探討 PCB 板零件的世界，探討它們的類型、功能以及選擇它們并將其集成到您的設計中的關鍵考慮因素。
什么是 PCB 板零件？
PCB 板零件是填充印刷電路板的各個組件，使其能夠執行其預期功能。這些部件被安裝或焊接到 PCB 表面或插入預鉆孔中，形成一個完整的電子電路。從調節電流的電阻器到處理數據的微芯片，每個部件在系統中都發揮著特定的作用。
從廣義上講，PCB 板零件分為兩類：有源元件（需要電源才能運行，如晶體管和集成電路）和無源元件（不需要，如電阻器和電容器）。它們共同創造了使設備栩栩如生的電氣通路。

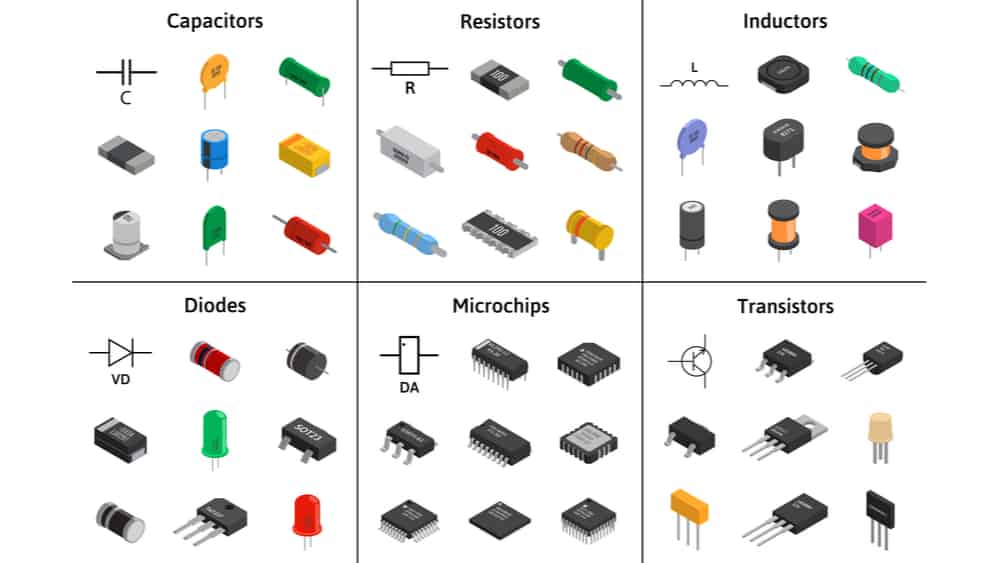

PCB 板零件的基本類型
要設計或采購功能性 PCB，您需要了解核心組件。下面，我們將探討最常見的 PCB 板零件、它們的用途以及工程師遇到的典型規格。
1. 電阻器
電阻器限制電流的流動，保護其他組件免受過載。它們以歐姆 （Ω） 為單位進行測量，根據應用的不同，其值范圍從幾歐姆到幾兆歐不等。例如，高速信號電路可能使用 50Ω 電阻來匹配阻抗并最大限度地減少信號反射。
- 功能：控制電流和電壓。
- 示例應用：在 LED 電路中，一個 330Ω 電阻器通過將電流限制在安全水平（通常為 20mA）來防止 LED 燒壞。
2. 電容器
電容器存儲和釋放電能，消除電壓波動或過濾信號。它們的電容以法拉 （F） 為單位測量，但大多數 PCB 電容器的范圍從皮法 （pF） 到微法拉 （μF）。一個 10μF 的電容可以穩定微控制器電路中的功率。
- 功能：能量存儲和信號過濾。
- 應用示例：在電源電路中，電容器將紋波電壓從 500mV 降低到 50mV 以下。
3. 晶體管
晶體管充當開關或放大器，以較小的信號控制較大的電流。常見類型包括雙極結型晶體管 （BJT） 和場效應晶體管 （FET），額定電流通常在 100mA 到幾安培的范圍內。
- 功能：信號放大或切換。
- 應用示例：電機驅動電路中的 MOSFET 晶體管使用 3.3V 信號切換 12V、2A 負載。
4. 集成電路 （IC）
IC 是封裝在單個芯片中的微型電路，用于執行處理或內存存儲等復雜任務。它們的范圍從簡單的 8 針運算放大器到時鐘速度超過 1GHz 的 100+ 針微處理器。
- 功能：數據處理、控制或放大。
- 示例應用：Wi-Fi 模塊中的 ESP32 IC 處理 2.4GHz 無線通信。
5. 二極管
二極管只允許電流沿一個方向流動，保護電路或?qū)⒔涣麟娹D(zhuǎn)換為直流電。一個常見的例子是 1N4148，額定電流為 200mA 和 100V。
- 功能：電流方向控制和整流。
- 應用示例：太陽能電池板電路中的二極管可防止夜間反向電流流動。
6. 連接器
連接器將 PCB 連接到外部設備或其他電路板。示例包括 USB 端口、排針或 Molex Mini-Fit Jr. 連接器，額定電流為 1A 至 10A。
- 功能：接口和電源/數據傳輸。
- 示例應用：一個 2.54mm 的排針將傳感器模塊連接到 PCB。
7. 電感器
電感器將能量存儲在磁場中，通常用于電源或 RF 電路。它們以亨利 （H） 為單位進行測量，對于 PCB，通常以微亨利 （μH） 為單位。
- 功能：能量儲存和噪音過濾。
- 應用示例：降壓轉換器中的 10μH 電感器將輸出電壓穩定在 5V。
PCB 板零件如何協同工作
PCB 不僅僅是零件的集合，還是每個組件交互的系統。考慮一個簡單的音頻放大器電路：IC 處理輸入信號，電阻器設置增益（例如，10 倍放大），電容器過濾噪聲，連接器將聲音輸出到揚聲器。如果電阻值偏離 10%，增益可能會下降，從而使音頻失真。
信號完整性是另一個關鍵因素。高速設計，例如以 1Gbps 運行（例如 PCIe）的設計，需要精確的阻抗控制（通常為 50Ω 或 100Ω），通過將電阻器和電容器與 PCB 的走線布局配對來實現。此處的不匹配可能會將誤碼率從 10？12 增加到 10??,從而使電路不可靠。
選擇 PCB 板零件時的關鍵考慮因素
選擇合適的 PCB 板零件不僅關乎功能，還關乎平衡性能、成本和可制造性。以下是工程師和買家應牢記的事項：
1. 電氣規格
將組件與您的電路需求相匹配。對于 3.3V 微控制器，額定電壓為 6.3V 的電容器就足夠了，但 5V 系統可能需要額定電壓為 10V 的部件以避免擊穿。
2. 尺寸和占地面積
較小的零件可以節省空間，但會使裝配復雜化。0402 電阻器 （1mm x 0.5mm） 適合緊湊的布局，而 1206 （3.2mm x 1.6mm） 更容易手動焊接。
3. 溫度耐受性
組件必須能夠承受工作條件。額定溫度為 85°C 的電容器在達到 125°C 的汽車應用中會失效，因此請選擇額定溫度為 150°C 的器件。
4. 可用性和成本
供應鏈中斷可能會延遲項目。在短缺期間，0.10 美元的電阻器可能會躍升至 1 美元，因此請考慮替代品或批量購買。
5. 與 PCB 設計的兼容性

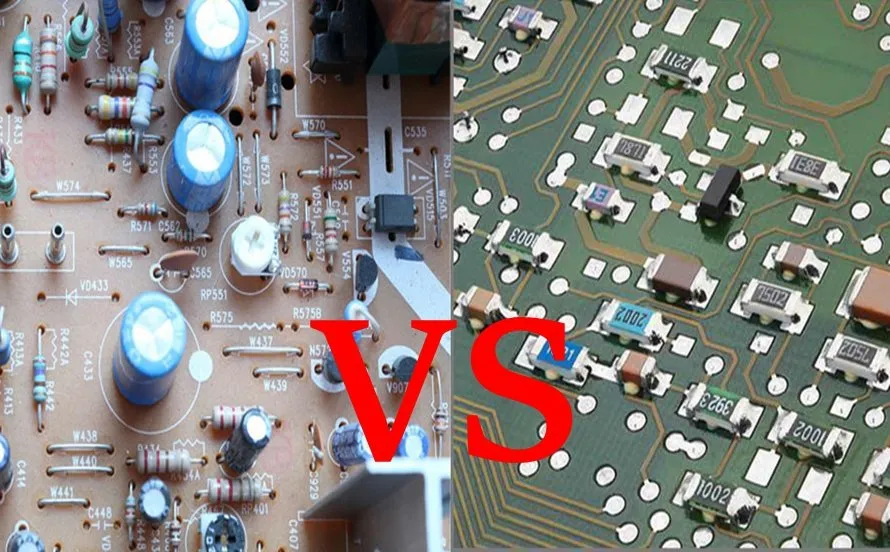

表面貼裝 （SMT） 部件在現代 PCB 自動化中占據主導地位，但通孔部件仍用于高功率應用。確保您的 PCB 布局支持所選類型。
PCB 板零件的常見挑戰
即使仔細選擇，問題也會出現。以下是三個常見的挑戰以及如何應對這些挑戰：
1. 組件過熱
晶體管等高功率部件可能超過 150°C，會損壞附近的組件。解決方案：添加散熱器或?qū)?PCB 銅厚度增加到 2 盎司（70μm）以獲得更好的散熱效果。
2. 信號干擾
在 RF 設計中，2.4GHz 信號會與附近的走線耦合，從而產生噪聲。解決方案：使用屏蔽層或間隔 5 mm 的組件以減少串?dāng)_。
3. 焊點故障
0.5mm 間距 IC 的焊接不良會導致開路。解決方案：使用具有精確溫度曲線的回流爐（例如，無鉛焊料的峰值為 245°C）。
捷配PCB如何滿足您的 PCB 板零件需求
對于處理復雜項目的工程師和買家來說，與可靠的制造商合作是關鍵。捷配提供快速原型設計，可在短短 24 小時內交付電路板，非常適合快速測試元件布局。我們的全球物流確保零件和電路板按時送達您手中，而先進的制造能力，如 HDI 和多層 PCB 生產，支持最新的高密度設計。無論您是為原型采購電阻器，還是使用 IC 進行放大以用于生產，我們都會簡化流程，以便您可以專注于創新。
PCB 板零件不僅僅是組件，還是創新的基石。通過了解他們的角色、明智地選擇他們并保持領先趨勢，工程師和買家可以創建可靠、高性能的電路。從不起眼的 1kΩ 電阻器到尖端的 5G IC，每個部件都很重要。在設計下一個 PCB 時，請考慮規格、布局和實際挑戰的相互作用，以確保您的項目蓬勃發展。
