為什么局部厚銅設計需要特別關注熱膨脹匹配？

在現代功率電子、汽車電子和電源轉換系統中，PCB板不再只是低電流信號傳輸?shù)拿浇椤Ｋ絹碓蕉嗟爻袚?dān)高電流傳導和熱能釋放的任務。因此，**“局部厚銅”**工藝成為解決這些高功率需求的重要技術方式。

所謂“局部厚銅”，是指在PCB局部區域使用超常規厚度的銅箔（如4oz、6oz甚至10oz），以降低導體電阻、提高散熱能力，滿足大電流器件如MOS管、電感、電源芯片的工作要求。它具有顯著優勢：

• 電流通過能力強；

• 局部導熱性能好；

• 電氣性能穩定；

• 可靠性提升明顯。

但問題在于：厚銅的熱膨脹特性與周邊常規材料（如FR-4基材、樹脂、銅箔）存在明顯差異。當PCB工作時，熱量在厚銅區域迅速集中，使得材料受熱不均、熱應力不一致，容易引發如下問題：

• 材料分層、鼓包；

• 局部翹曲、變形；

• 導電層剝離；

• 焊盤開裂、微裂紋形成；

• 長期疲勞老化，加速失效。

因此，如何實現局部厚銅與其周邊材料在熱膨脹系數上的有效匹配，成為高可靠性PCB熱設計中的重要課題。

材料熱膨脹的基本原理

什么是熱膨脹系數

材料受熱后，尺寸會隨溫度升高而發生膨脹，這種性質用**線性熱膨脹系數（CTE）**來表示，單位為 ppm/°C（每升高1°C，材料每米長度變化的微米數）。

不同材料的CTE值不同：

厚銅由于銅層較厚，且散熱快，溫度變化快，容易與周圍CTE值差異較大的材料形成熱應力差異，從而產生機械破壞風險。

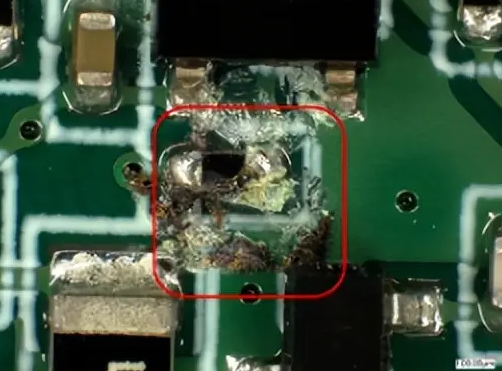

局部厚銅熱膨脹匹配中的典型問題表現

1. 接觸界面處脫層

厚銅與介質層之間由于CTE差異大，在反復加熱冷卻中出現剝離現象，形成微縫隙，進而導致氣泡、鼓包、分層。

2. 表面翹曲與板翹

局部厚銅受熱快、膨脹大，而周邊常規材料受熱慢，板面出現形變量不一致，導致PCB整體翹曲甚至變形超限，影響貼裝精度。

3. 穿孔附近應力集中

如VIA孔或通孔位于厚銅邊緣區域，熱應力沿銅層傳播，易在孔壁和環繞焊盤區域產生微裂紋，長期使用后會引發失效。

4. 焊接工藝中溫差收縮導致開裂

回流焊時，局部區域升溫過快而其它區域溫度變化滯后，在冷卻過程中，因CTE差異引發焊盤、器件接腳與銅層之間的力不平衡，導致開裂。

解決熱膨脹匹配問題的工程方法

一、優化厚銅與常規銅的過渡結構

避免厚銅區域與普通銅箔間形成“斷崖式”厚度差，可以通過階梯式設計或漸變銅厚分布實現過渡過渡。具體做法如下：

• 分層設計中采用2oz → 4oz → 6oz等多層遞進過渡；

• 減小厚銅邊界處的面積差異，避免應力集中；

• 通過引入緩沖圖形結構降低局部熱梯度。

二、選擇低CTE基材或陶瓷填料復合材料

對厚銅區域，優先選擇與銅CTE相近的陶瓷增強材料，例如：

• 陶瓷填充FR-4（CTE可降至15–20 ppm/°C）；

• 高填充氮化鋁或氮化硼改性基材；

• PI/陶瓷復合材料用于柔性/剛性結合板。

這樣可以減少銅層與基材之間的CTE差異，提高熱循環壽命。

三、采用分區結構設計

將厚銅區域設計為功能分區隔離塊，在該區域周圍增加過渡帶（例如預留熱緩沖間隙、增加熱孔、預留絕緣空槽），實現力學緩沖。

這種設計可以：

• 降低局部應力傳導；

• 讓熱量更均勻擴散；

• 降低冷縮應力集中的幾率。

四、改進壓合工藝和銅層粘接方式

采用多次壓合或“厚銅單獨處理+局部拼接壓合”方式，可以更好控制銅層與絕緣層之間的結合力。

同時，在銅箔與基材界面可采用粗化處理、黑化處理、等離子活化等工藝，增強附著力，從源頭提高熱循環可靠性。

五、進行熱模擬與熱應力仿真優化

在布局階段引入熱機械仿真分析工具（如ANSYS、COMSOL），可以提前預測以下問題：

• 厚銅區域的熱膨脹趨勢；

• 周邊應力分布曲線；

• 板翹風險區域；

• 多次熱循環后的疲勞壽命。

通過仿真指導設計，可顯著降低實物試錯成本。

實際案例分析與應用建議

案例一：電源母線厚銅區域引發板翹

在某6oz厚銅電源板中，電源母線采用大面積敷銅設計。回流焊后出現嚴重板翹，分析發現厚銅區域升溫過快，與FR-4基材CTE差異明顯。解決方法：

• 更換為陶瓷填料增強型基材；

• 在厚銅周圍設計“熱緩沖網格”；

• 控制焊接升溫速率；

• 板邊區域設置輔助對稱銅層平衡應力。

處理后產品合格率提升至98%以上。

案例二：LED模組厚銅板熱疲勞裂紋

在某LED散熱板中，采用局部厚銅設計（6oz），長時間使用后出現發熱點。顯微切片發現銅與介質層剝離，銅層間出現疲勞裂紋。

優化方案包括：

• 更換為氮化鋁填料板材；

• 增加銅層預處理粗化深度；

• 調整結構布局使發熱元件靠近銅層中心。

最終產品通過1000小時熱循環測試無失效。

厚銅結構可顯著提升PCB的電流承載力和熱擴散能力，是現代高功率電子系統不可或缺的一項技術。但它帶來的材料不匹配問題必須引起高度重視。

只有在設計初期就全面考慮熱膨脹系數差異，通過材料選擇、結構過渡、工藝優化、仿真驗證等手段控制熱應力，才能實現厚銅區域與周邊材料的長期可靠配合。
