四層PCB結構圖解析與設計精要

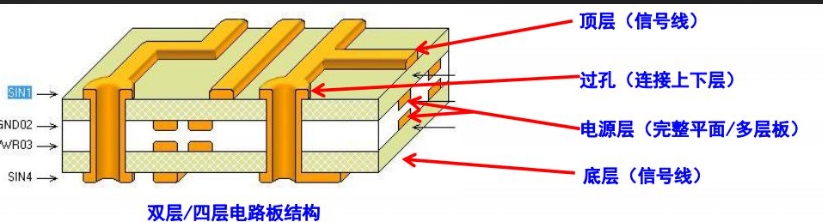

四層PCB的核心價值在于優化信號完整性與電源穩定性。其標準層疊結構通常采用以下三種方案:
方案一(主流選擇):頂層信號層(Top Layer)→ 內電層1(GND平面)→ 內電層2(POWER平面)→ 底層信號層(Bottom Layer)。該結構將電源與地層置于中間,為信號層提供完整參考平面,減少噪聲耦合。
方案二(特殊場景):頂層信號層 → 電源層 → 地層 → 底層信號層。適用于電源種類復雜的場景,但需注意電源分割帶來的回流路徑斷裂風險。
方案三(插件器件優化):頂層地層 → 內信號層1 → 內信號層2 → 底層電源層。適合以插件元件為主的設計,底層電源層可屏蔽外部干擾。
方案 | 適用場景 | 優勢 | 風險點 |
---|---|---|---|
方案一 | 高速數字電路 | 信號回流路徑短,EMI控制佳 | 電源分割需精細規劃 |
方案二 | 多電源系統 | 電源分配靈活 | 地層不連續,易增大噪聲 |
方案三 | 高密度插件器件 | 機械強度高,抗外部干擾強 | 信號層間易串?dāng)_ |
電源層分割是四層PCB的關鍵難點:
分割原則:用20-80mil寬度的隔離帶劃分不同電壓區域(如3.3V/5V),避免形成環形回路引發天線效應。
回流路徑保障:每個分割區域需預留足夠過孔(如每平方厘米≥4個),確保電流低阻抗回流。某工業控制器案例中,未優化分割的電源層導致12V區域噪聲耦合至3.3V線路,引發邏輯錯誤;優化后噪聲降低70%。
3W原則:高速信號線間距≥3倍線寬(如0.2mm線寬需0.6mm間距),可使串?dāng)_降低18dB以上。
過孔管控:通孔直徑建議0.2mm-0.4mm,信號換層時添加接地過孔提供回流路徑。某5G基站設計中,差分線換層未加地孔導致眼圖閉合度惡化40%,補充后恢復達標。
高速信號(如USB3.0、HDMI)需嚴格阻抗控制:
單端信號:50Ω阻抗要求線寬/介質厚度精確匹配(如FR4板材εr=4.3時,線寬0.195mm對應50Ω)。
差分信號:100Ω差分對采用5/7/5mil(線寬/間距/線寬)規則,長度偏差≤0.2mm。某HDMI接口板通過HSPICE仿真優化阻抗,眼圖張開度提升40%。
銅箔散熱窗:大電流路徑(如電源輸入)鋪設矩形銅箔,每1A電流對應100mm2面積,溫升可降15℃。
階梯布局:功率器件縱向偏移0.5mm形成湍流,散熱效率比并排布局高40%。
散熱過孔陣列:在MOSFET對角線方向打孔徑0.3mm、間距1mm的過孔群,建立垂直散熱通道。
板邊安全區:器件離板邊≥0.5mm,走線離V-CUT線≥1mm,防止分板時焊盤脫落率增加15倍。
元件朝向統一:所有貼片元件極性標識同向排列,貼片不良率從0.4%降至0.07%。
BGA應力釋放:芯片角落預留0.1mm×0.1mm禁布區,避免熱循環導致焊球斷裂。
