防腐蝕設計對電磁屏蔽長期性能的影響
- 2025-06-16 10:18:00
- 瀏覽量：69
機載設備等嚴苛環境中，金屬外殼的腐蝕問題常導致一個矛盾現象：防腐蝕措施有時會意外削弱設備的電磁屏蔽能力。比如，某機載雷達在鹽霧環境中使用普通密封膠后，高頻段（10GHz以上）屏蔽效能驟降20dB。這讓我們看到，腐蝕防護與電磁屏蔽并非各自獨立，而是相互牽制的系統工程。
一、防腐蝕與電磁屏蔽的矛盾本質
導電連續性是電磁屏蔽的基礎。理想情況下，設備外殼應像完整的金屬籠子，將電磁波嚴密封鎖。但在現實中，通風口、連接器、蓋板等結構必須存在，這些接縫處恰恰是腐蝕與電磁泄漏的“重災區”。
常用防腐蝕手段可能帶來新問題：
密封膠填充縫隙：雖隔絕了腐蝕介質，但非導電材料會阻斷電流通路，高頻電磁波易從縫隙泄漏
異金屬接觸：如鋁合金外殼搭配不銹鋼螺栓，兩種金屬的電位差在潮濕環境中形成“原電池”，加速局部腐蝕并增大接觸電阻
表面涂層破損：設備安裝時的機械刮擦?xí)狗雷o(hù)涂層局部失效，腐蝕從破損點蔓延，導致鍍層起泡剝落，屏蔽效能穩定性下降

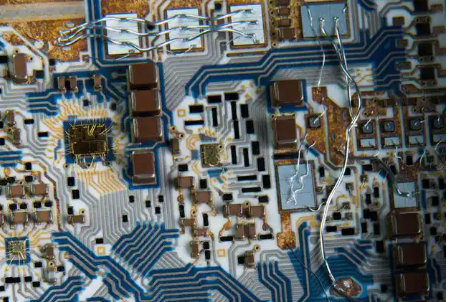

某艦載電子模塊的案例印證了這一點：未做腐蝕防護的模塊在鹽霧試驗中銹蝕嚴重，屏蔽效能衰減40dB；而過度使用絕緣密封膠的模塊，雖防住了腐蝕，卻因電磁泄漏導致通信誤碼率上升。
二、腐蝕如何逐步“啃噬”屏蔽效能
腐蝕對電磁屏蔽的破壞是漸進式的，可分為三個階段：
1. 初期：界面阻抗增大
電連接器密封處若存在微量腐蝕，接觸電阻從毫歐級升至數歐姆。這對于GHz級高頻信號如同斷路。某測試表明，鋁合金法蘭表面氧化后，10GHz信號衰減增加15%。
2. 中期：結構性損傷形成
鹽霧環境中，點蝕在屏蔽腔體表面形成蜂窩狀凹坑。這些微坑相當于微型天線，將內部電磁波向外散射。某沿?；驹O(shè)備因腔體點蝕，輻射超標頻率集中在1–3GHz（對應5G頻段）。
3. 后期：完全功能失效
腐蝕產物堆積使導電襯墊彈性喪失。某直升機航電模塊因?qū)щ娤鹉z腐蝕硬化，振動中密封失效，濕氣侵入導致電路短路，同時電磁泄漏超標30dB。
三、關鍵設計策略：平衡防護與屏蔽
（一）材料創新：從對抗到協同
雙峰密封圈：硅橡膠（防腐蝕）與導電橡膠（電磁密封）復合結構。外圈硅膠隔絕鹽霧，內圈導電層維持電流通路。某項目應用后，鹽霧192小時后屏蔽效能僅衰減2dB
微弧氧化涂層：在鋁合金表面生成50μm陶瓷化膜層，阻抗<10mΩ/sq，耐蝕性提升3倍
（二）結構優化：精細控制界面
梯度導電設計：在電連接器安裝面，采用導電膠+絕緣密封膠分層填充。內層保障導電性，外層阻斷腐蝕介質（見下表1）
電位差管控：避免電位差>0.25V的金屬直接接觸。如鋁合金外殼配鍍錫銅襯墊，取代不銹鋼組件
表1：不同防腐蝕措施對電磁屏蔽效能的影響對比
| 防腐蝕措施 | 初始屏蔽效能 | 鹽霧試驗后衰減 | 高頻泄漏風險 |
|---|---|---|---|
| 普通硅膠密封 | 優 (>80dB) | >20dB (失效) | 嚴重 (10GHz+) |
| 導電膠填充 | 良 (60–80dB) | <5dB | 中等 (6GHz+) |
| 雙峰密封圈 | 優 (>80dB) | <3dB | 可忽略 |
| 微弧氧化+局部密封 | 優 (>80dB) | <2dB | 無 |
（三）工藝控制：細節決定壽命
濕裝配工藝：在螺栓螺紋涂導電密封劑后安裝，既填充微隙防腐蝕，又維持導電連續性
局部保護技術：對焊接區/螺孔等易腐蝕部位，采用激光熔覆鎳基合金，耐蝕性提升8倍
四、長效維護：驗證與監控策略
加速腐蝕試驗必須前置：
酸性鹽霧試驗（pH3.5）192小時模擬海洋環境10年服役
溫度循環（-55℃~125℃）驗證熱應力下涂層附著力
在線監測腐蝕狀態：
在關鍵接縫處嵌入阻抗傳感器。某艦載雷達系統實時監測搭接點電阻，阻抗超50mΩ即觸發預警。
可修復性設計：
采用模塊化導電襯墊。某衛星設備在軌更換腐蝕密封條后，屏蔽效能恢復至初始值98%。
表2：不同應用場景的防腐蝕設計策略
| 應用場景 | 關鍵挑戰 | 推薦方案 | 預期壽命 |
|---|---|---|---|
| 海洋平臺設備 | 高鹽霧+振動 | 微弧氧化+雙峰密封圈 | >15年 |
| 機載電子艙 | 低溫低壓+溫度循環 | 導電膠填充+局部金屬化涂層 | >10年 |
| 車載通信系統 | 路面化學腐蝕+沖擊 | 氟碳涂層+彈簧加壓導電襯墊 | >8年 |
| 戶外基站 | 工業廢氣+濕熱 | 鋅鎳合金鍍層+通風波導濾網 | >7年 |
腐蝕對電磁屏蔽的侵蝕如同“慢性病”，短期難察覺，長期致失效。而優秀的設計如同精準的免疫系統——在腐蝕與泄漏之間建立防火墻，在防護與導電之間架設平衡橋。這不僅需要技術創新，更需從全生命周期視角重構“腐蝕-屏蔽”協同模型。
