六層板沉金厚度控制指南

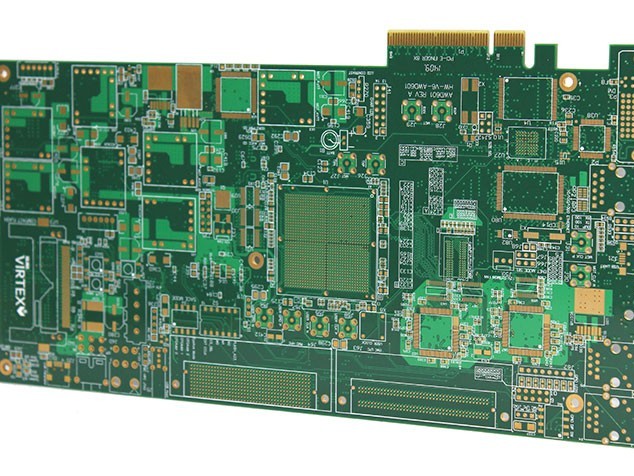

六層板的層疊結構很復雜,通常是“信號-地-信號-電源-信號-地”的設計。這種結構導致散熱效率比四層板低40%左右。在回流焊過程中,熱量會集中在板內。六層板的底層溫度可能比頂層高出15℃。這種溫度差異會直接影響沉金層的性能。工程師必須嚴格管控沉金厚度,才能平衡信號質量、焊接強度和成本。
熱應力更集中
六層板的厚度通常達到1.6mm。在260℃的回流焊峰值溫度下,板子的Z軸膨脹量可能達到50μm。這種膨脹會使沉金層承受更大的機械應力。如果金層過薄,焊點容易開裂。某汽車電子案例表明,沉金層低于0.03μm時,雙面回流后的虛焊率增加了22%。
散熱效率下降
電源層深埋在第三和第四層之間。這種結構阻礙了熱量散發。某5G基站主板測試發現,當?shù)诙有盘?hào)線參考電源層時,沉金焊盤經過三次回流焊后,鎳層氧化風險升高了三倍。工程師需要增加金層厚度來保護鎳層。
焊接可靠性與厚度的關系
金層太?。?lt;0.025μm):在焊接高溫下,金層會快速溶解。這導致焊料無法形成牢固的金屬化合物,虛焊率最高上升30%。
金層適中(0.05–0.1μm):這個厚度范圍能保護鎳層不被氧化。焊接后焊點剪切力保持在12N以上,滿足工業設備需求。
金層過厚(>0.15μm):金層容易堆積成瘤狀。這會降低焊盤平整度,影響B(tài)GA芯片的貼裝精度。
信號損耗的敏感點
六層板的高頻線常布在內層。當信號頻率超過10GHz時,電流會集中在導線表層流動(趨膚效應)。沉金層的電阻率很低,只有2.44μΩ·cm。金層厚度在0.05μm時,28GHz信號的傳輸損耗比鍍金工藝低0.2dB/cm。但厚度低于0.03μm時,高頻損耗會急劇增加。
腐蝕防護的臨界值
在含氯氣的工業環境中,六層板的沉金層需要更厚。某測試顯示,當金層達到0.08μm時,鹽霧測試96小時后仍未出現氧化。而金層僅有0.03μm的板子,在同樣條件下焊盤邊緣已出現腐蝕黑斑。
毫米波電路的黃金標準
5G基站或雷達板的射頻前端要求極高。這些電路的工作頻率可能超過28GHz。工程師必須將沉金厚度控制在0.05±0.01μm。某實測數據顯示,這個厚度下10GHz信號的損耗比普通鍍金板低28%。
阻抗控制的精細調節
六層板的信號線間距可能小至4mil。沉金工藝的阻抗波動比鍍金低5倍。但金層厚度偏差超過0.02μm時,會導致阻抗偏移±2Ω。這對100Ω差分線來說是重大風險。
鎳層的基礎作用
沉金層實際附著在鎳層上。鎳層的厚度應為3–5μm,磷含量需穩定在6–9%。磷含量不足時,鎳層會形成脆性的Ni3P相。這可能導致“黑盤效應”,使焊點剪切力從12.5N暴跌至8N以下。
藥水管理的精確度
沉金槽液的pH值必須控制在±0.2以內。溫度波動要小于1℃。某衛星通信設備制造商要求每班次檢測鍍液濃度。他們通過這種方式將金層厚度公差壓縮到0.02μm。
局部沉金的智慧
整板沉金的成本很高。工程師可以只對關鍵區域沉金。某客戶在阻抗線上方覆蓋沉金層時,將金層面積縮減了40%。這個方案節省了30%的成本,信號損耗僅增加1.2dB。
混壓工藝的創新組合
外層采用沉金+OSP(有機保焊膜),內層使用化學鍍銀。這種組合比全板沉金節省42%成本。實測顯示信號損耗增加小于3%,但焊接可靠性仍達標。
厚度選擇的黃金比例
消費電子:0.025–0.05μm(兼顧成本與焊接)
工業控制:0.05–0.1μm(強化耐腐蝕性)
汽車電子:0.1–0.15μm(抗振動與熱沖擊)
磁性識別法
用磁鐵吸附板邊。有磁性反應的是鍍金工藝(含鎳層),無磁性的是沉金。這個方法能快速識別山寨廠用鍍金冒充沉金的行為。
切片分析三要素
檢測沉金層時需關注:
鎳層厚度是否在3–5μm
金層是否均勻覆蓋(0.05–0.1μm)
鎳磷合金有無晶界裂紋
熱應力測試
對六層板做三次260℃回流焊模擬。然后檢查沉金焊盤有無起泡或剝離。某醫療設備廠商通過此方法將現場故障率降低了60%。
六層板的沉金厚度控制是一門精準的科學。工程師既要懂材料特性,又要懂成本邏輯。在高頻、高溫、高可靠場景中,0.01μm的厚度偏差可能讓整板失效。成功的秘訣在于:嚴格管控鎳層基礎,按場景分級用金,用混壓工藝破解成本困局。
