PCB信號回流路徑設計要點
信號回流路徑是電流在PCB上形成完整環路的關鍵通道。很多人只關注信號怎么發送出去,卻很少關心電流怎么返回來。高頻信號傳輸?shù)谋举|(zhì)其實是給傳輸線與參考平面之間的介質電容充電的過程?;亓髀窂皆O(shè)計不當會導致信號反射、衰減、電磁干擾等問題。工程師需要理解電流總是在尋找最低阻抗路徑的物理定律,才能設計出可靠的電路板。
環路面積最小化是首要規則。環路面積越大,電磁輻射越強。工程師應確保環路面積小于信號波長的1/20。比如在1GHz信號中,波長約300mm,環路面積需控制在15mm2以內。

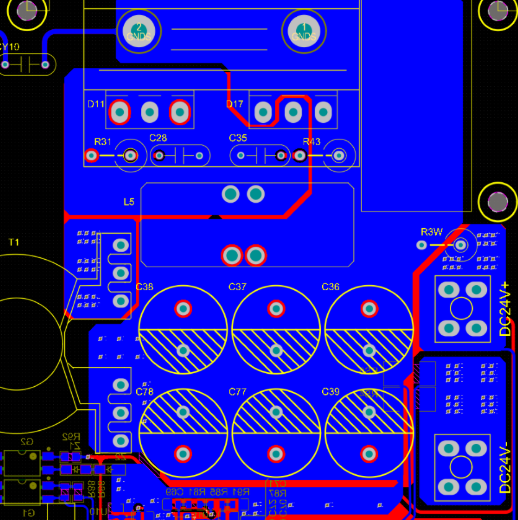

保持參考平面連續至關重要。信號線下方需要完整的地平面或電源平面作為電流返回的通道。如果信號線跨過分割槽,返回電流會繞行。繞行會增加路徑長度。路徑過長會引入額外電感(約0.5nH/mm)。額外電感會造成信號振鈴和時序偏移。
優化過孔布局能減少阻抗突變。信號換層時,返回電流需通過過孔切換參考平面。工程師應在信號過孔旁添加接地過孔。接地過孔提供低感抗通路。例如在BGA區域,每個信號過孔配1-2個地孔,可將阻抗突變降低60%。
低頻信號(<1MHz)和高頻信號(>10MHz)的回流行為完全不同:
特性 | 低頻信號 | 高頻信號 |
---|---|---|
回流路徑 | 電阻最小路徑(銅箔弧形線) | 感抗最小路徑(信號線正下方) |
路徑寬度 | 較寬,呈發散狀 | 極窄,集中在信號線下±3h范圍(h為層間距) |
關鍵影響 | 直流壓降、功耗 | 電磁輻射、信號完整性 |
高頻信號的回流路徑緊貼信號線下方。電流密度呈高斯分布,90%的電流集中在信號線中心±3h范圍內。層間距越小,回流路徑越集中。例如在0.2mm層間距的6層板中,回流路徑寬度僅±0.6mm。
混合信號系統需采用分區不分割策略。數字與模擬電路分區布局,但保持地平面完整。工程師應在兩區交界處設置“潔凈通道”。通道內只布跨區信號線,每條信號線配專屬接地屏蔽線。屏蔽線兩端多點接地,可降低串?dāng)_8dB以上。
電源分割區必須橋接處理。電源層分割會導致返回電流繞行。工程師需用0Ω電阻或細銅線連接分割區。橋接點應靠近信號跨接點。某千兆網卡設計曾因未橋接導致電流繞行12mm,引發0.5nH寄生電感,最終造成EMI超標。
過孔設計要平衡寄生參數。電源過孔采用12mil/16mil(孔徑/焊盤),信號過孔采用8mil/12mil。差分對換層時,過孔間距需小于信號波長的1/20。例如5GHz信號需保持過孔中心距≤1.5mm。
誤區1:地平面萬能論
即使有完整地平面,信號線跨越不同參考層仍會形成電流環路。某5G基站的DDR4布線案例顯示,每增加1個過孔,回流路徑電感增加0.3nH,導致眼圖閉合度下降15%。
解決方法:高速信號(如時鐘線)限定在同一信號層布線,避免跨層。
誤區2:磁珠濫用
在電源入口串聯磁珠可能阻斷返回路徑。某FPGA板測試中,磁珠使電源回流路徑阻抗增加3倍,引發地彈噪聲。
解決方法:僅在噪聲源出口使用磁珠(如開關電源輸出),且并聯10μF電容提供低頻回流路徑。
誤區3:忽視連接器回流
外部接口(如USB)的金屬外殼未接機殼地時,噪聲會通過地層耦合。某工業控制器因HDMI外殼接地缺失,導致30MHz輻射超標10dB。
解決方法:連接器金屬外殼用多點銅柱連接機殼地,與PCB數字地通過100pF電容單點耦合。
三維電磁仿真可預判回流缺陷。工程師使用HFSS建立包含封裝參數的PDN阻抗模型。某無人機主控板仿真發現:地平面間隙在2.4GHz處引發諧振,通過追加0.1mm銅箔填補間隙使諧振消除。
測試點布局實現實時監測。在PCB預留頻譜儀探頭接口。對比電源開關時的地線噪聲譜。某新能源汽車控制器發現300MHz噪聲峰值,通過增加2.2nF貼片電容使其降低60%。
電磁指紋數據庫加速迭代。記錄每次EMC測試數據,特別是優化前后的輻射對比。某路由器廠商通過機器學習分析發現:過孔間距從2mm減至1mm可使輻射降低8dB,該經驗直接導入新產品設計。
信號回流路徑設計是“電流思維”的終極體現。好的設計讓電流安靜地回歸原點,差的布局則迫使電流在板卡上“流浪”并制造干擾。高頻電流永遠選擇物理最短路徑返回,而非設計者畫的理想路線。掌握回流規律,才能在方寸電路間構建真正可靠的信號通道。
