PCB熱設計協同需要考慮什么?

  • 2025-06-13 09:53:00
  • 瀏覽量:130

熱量管理不當會導致元件性能下降、壽命縮短甚至功能失效。成功的散熱方案需要協同考慮元件布局、材料特性、結構設計和驗證手段等多個環節的相互影響。


一、熱源識別與布局協同

PCB上的熱源分布直接影響散熱路徑規劃。功率器件如MOSFET、電源芯片是主要發熱源,而晶振、傳感器等則對溫度敏感。工程師需要首先識別這些關鍵元件的位置關系。

高功率器件應靠近PCB邊緣或進風口布置。這樣做能縮短熱量傳遞路徑,利用自然氣流散熱。例如某工業控制器將功率MOSFET集中布置在板邊后,配合散熱銅箔使溫度下降18℃。同時,敏感元件必須遠離熱源。在自然散熱設備中,溫度敏感器件應放置在設備底部或氣流入口處;強制風冷系統中則優先置于進風口附近。

發熱元件之間需要保持合理間距。密集排布會導致熱量疊加,形成局部熱點。經驗表明,功率器件間距每增加30%,區域溫度可降低8-12℃。布局時還要考慮氣流通道。避免在風道上放置高大元件阻擋氣流。工程師應參考流速分布圖,將高發熱器件置于高速氣流區。


二、材料選擇與層疊協同

PCB基材的熱導率直接影響熱量傳遞效率。普通FR4材料導熱系數僅0.3W/mK,而金屬基板可達5W/mK以上。但材料選擇需要平衡電氣性能和成本。高頻電路常采用低損耗介質,但其散熱性往往較差。

銅箔厚度是另一個關鍵參數。2盎司厚銅相比標準1盎司銅,能使熱阻降低21%。厚銅層特別適合電源模塊等高電流區域。但銅厚增加也會提高制造成本和加工難度。層疊結構設計需要同步優化。四層板中采用“信號-地-電源-信號”結構,既提供完整參考面又形成散熱通道。某網絡設備升級為六層板后,通過內層導熱使芯片結溫下降15℃。

介質層厚度也需要精心設計。較薄的介質層能減少熱阻,但可能影響阻抗控制。工程師常在關鍵功率器件下方減薄介質層,局部增強散熱能力。


三、散熱結構與工藝協同

散熱銅箔設計需要遵循面積最大化原則。實驗證明,覆銅面積每增加30%,結溫可降低5-8℃。電源模塊下方常采用實心銅區,并延伸至板邊形成散熱路徑。

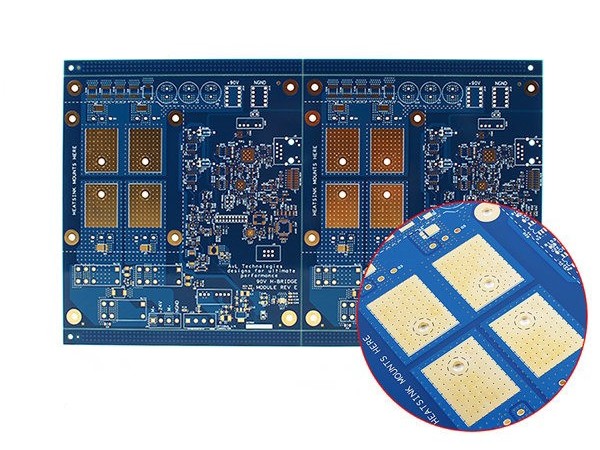

熱過孔陣列是層間導熱的有效手段。在芯片熱源下方設計6×6過孔陣列,相比無過孔設計能降低結溫4.8℃,同時將PCB頂?shù)酌鏈夭顝?1℃縮減到5℃。過孔直徑通常為0.3mm,孔壁鍍銅厚度需大于25μm保證導熱效果。

散熱器安裝必須考慮工藝容差。某項目仿真顯示導熱膠厚度從0.3mm減到0.13mm,可使CPU溫度從116℃降至95℃。但實際裝配中需要結構件配合才能實現超薄填充。界面材料選擇同樣重要。導熱硅膠適用于常溫設備,相變材料適合中溫環境,而高溫場景則需金屬導熱片。材料厚度需配合表面平整度,避免形成氣隙增加熱阻。


四、仿真驗證與測試閉環

熱仿真在設計前期就能發現問題。工程師導入PCB模型后設置功率參數,軟件可生成溫度云圖。某設計通過仿真發現DDR4區域存在85℃熱點,調整布局后降至72℃。計算流體動力學(CFD)分析能優化風道設計。通過模擬不同布局下的氣流分布,可識別出風阻過大區域。某服務器通過調整風扇位置使氣流覆蓋率提升40%。


實物測試是驗證設計的最終手段。紅外熱像儀能直觀顯示溫度分布,發現仿真未預測到的局部熱點。熱電偶則提供關鍵點位的精確溫度數據。測試數據必須反饋至設計迭代。某電源模塊實測溫度比仿真高10℃,溯源發現未計入外殼輻射熱。更新模型后誤差控制在3%以內。

協同熱設計需要貫穿整個產品周期。概念階段確定散熱方案,布局階段實施熱優化,原型階段驗證設計效果,量產階段監控工藝波動。每個環節的數據積累都會提升下一次設計的精確度。


PCB熱設計是系統工程,需要硬件工程師打破專業壁壘,將熱管理思維融入每個設計決策。從芯片選型時的功率評估,到布局時的熱通道預留,再到材料選型和測試驗證,各環節的協同配合才能實現性能、可靠性與成本的平衡。隨著電子設備功率密度持續攀升,這種協同設計能力將成為硬件團隊的核心競爭力。
