你了解接口共模抑制技術嗎?一文帶你搞懂

  • 2025-06-13 09:42:00
  • 瀏覽量:107

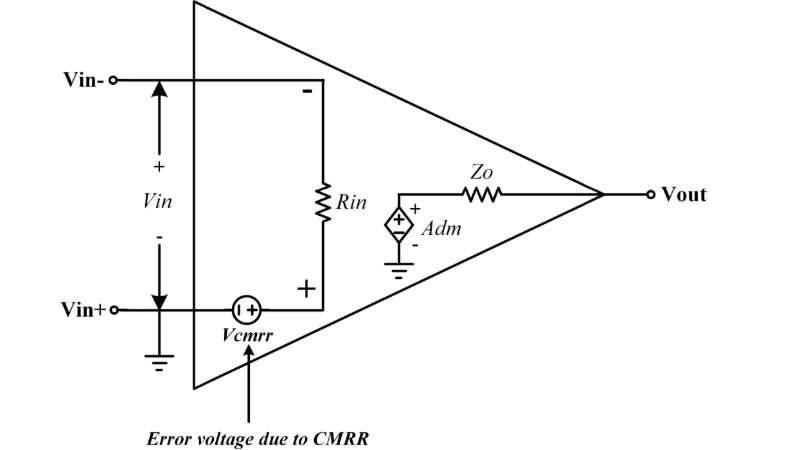

電路不對稱會導致電流不平衡,從而產生共模噪聲。這種干擾電流在信號線與地線之間同向流動,形成隱形天線效應。設備通過線纜向外輻射電磁波,影響其他設備工作。接口位置是共模干擾傳播的主要通道。設計人員必須在接口處設置濾波電路,阻斷噪聲外泄路徑。共模抑制技術能有效解決這些問題。


共模扼流圈是接口濾波的核心元件。它的結構很特別。兩個線圈繞在同一磁環上,纏繞方向相同。當差模信號通過時,兩個線圈產生的磁場相互抵消。磁環對信號幾乎沒有阻礙作用。信號可以順暢傳輸。當共模噪聲通過時,情況完全不同。兩個線圈產生的磁場方向相同,磁場強度疊加增強。磁環表現出高阻抗特性,阻擋噪聲通過。這種設計實現噪聲與信號的精準分離。


磁芯材料的選擇直接影響扼流圈性能。低頻干擾適用錳鋅鐵氧體材料,它對1MHz以下噪聲抑制效果最好。高頻干擾適用鎳鋅鐵氧體材料,它對10MHz以上噪聲特別有效。設計人員需要根據干擾主頻段選擇材料。選錯了材料,濾波效果會大打折扣。


Y電容是共模濾波的另一關鍵元件。設計人員將Y電容跨接在信號線與地線之間。它為高頻噪聲提供低阻抗通路,使噪聲流入地平面。Y電容容值不能太大,典型值在2.2nF到4.7nF之間。容值過大會導致漏電流超標,帶來安全隱患。多個元件配合使用效果更好。共模扼流圈與Y電容組成LC濾波電路,對噪聲形成雙重攔截。


2. PCB設計中的共模抑制技術

布局策略決定濾波效果成敗。設計人員必須將濾波電路緊貼接口放置。信號進入接口后首先經過濾波處理,避免噪聲侵入設備內部。某路由器設計中將濾波電路與USB接口的間距控制在3mm內,傳導干擾降低12dB。

接地質量直接影響噪聲泄放效果。設計人員采用星型單點接地方式。所有濾波元件的地線匯聚到同一個接地點。這種方式避免地線形成環路,防止地線噪聲疊加。接地路徑需要短而寬。設計人員加粗地線,減少阻抗。某音頻設備優化地線后,底噪降低6dB。

輸入輸出隔離防止信號交叉干擾。設計人員將濾波電路的輸入線與輸出線分開布置。輸入?yún)^(qū)與輸出區之間設置隔離帶,通常使用地線隔離帶。信號只能單向流動,避免噪聲回流。電源濾波需要特別處理。設計人員在電源入口布置π型濾波器,由兩只電容和一只電感組成。這種結構對電源噪聲的抑制效果最好。

過孔設計影響高頻性能。設計人員為每個濾波電容配置獨立接地過孔。過孔位置緊貼電容焊盤,縮短電流路徑。多個過孔并聯使用可降低等效電感。某千兆網口設計采用雙過孔接地,1GHz頻點噪聲抑制提升15%。

3. 高密度接口的特殊解決方案

三維正交布局解決空間不足問題。設計人員將共模電容布置在中間信號層。差模電容布置在表層和底層。共模扼流圈軸線與接口排線方向垂直。這種結構減少電磁耦合,節省空間。某手機主板采用該方案,在6Gbps傳輸速率下仍保持良好信號完整性。

地平面開槽技術防止磁芯效能下降。設計人員在扼流圈投影區域刻出0.3mm寬度的隔離槽。隔離槽阻斷地電流形成的渦流。磁芯恢復原有的磁導率,提升噪聲抑制能力。測試數據顯示,1GHz頻段阻抗提升80%。

柔性-剛性接合區需要漸變控制。設計人員采用0.02mm/step的線寬漸變技術。線寬在5mm范圍內平緩過渡。介質層選用改性聚酰亞胺材料,介電常數梯度變化。這些措施減少阻抗突變,眼圖質量提升20%。

鐵氧體薄膜集成是新興技術。設計人員在PCB內層嵌入50μm厚鐵氧體層。鐵氧體層構成局部磁屏蔽腔,阻斷外部干擾。某醫療設備采用該技術后,信號采樣精度提高3個比特位。

4. 設計驗證與調試技巧

阻抗分析儀測量真實阻抗特性。設計人員掃描10kHz到1GHz頻段的阻抗曲線。阻抗峰值需要覆蓋噪聲主頻。100MHz噪聲需要500Ω以上阻抗匹配。測試數據驅動設計優化。

近場探頭定位泄漏熱點。設計人員用探頭掃描接口區域。探頭檢測電磁場強分布。輻射超標頻點對應設計漏洞。某控制器通過掃描發現未濾波的復位線,整改后輻射值達標。

熱成像儀發現接觸不良。設計人員拍攝工作狀態下的濾波電路。電容或扼流圈局部發熱表示接觸電阻過大。某電源模塊找出虛焊的Y電容,補焊后傳導測試通過率提升30%。

信號完整性測試評估設計影響。設計人員測量濾波后的信號上升時間。上升時間延長需控制在20%以內。眼圖測試確保數據無誤碼。某Type-C接口加入共模濾波器后,眼圖張開度仍保持85%以上。

共模抑制技術需要系統實施。工程師從干擾特性分析開始,精確選擇濾波元件,優化電路布局,最后通過測試驗證。每個環節都需要精心設計。優秀方案讓設備在復雜電磁環境中穩定工作。
