一位工程師在電磁兼容實驗室眉頭緊鎖。他設計的網絡設備在32.76MHz頻點輻射超標4dB，測試曲線像一柄利劍刺穿標準限值線。反復排查后，他發現只要主控制板插入背板，這個輻射尖峰就如影隨形出現?，F(xiàn)代電子設備的工作頻率越來越高，信號變化只需0.1納秒。這種極速切換產生的電磁能量若處理不當，就會形成輻射干擾?？刂朴∷㈦娐钒澹≒CB）的輻射強度，已成為保證產品通過電磁兼容測試的關鍵。

一、控制輻射源頭：

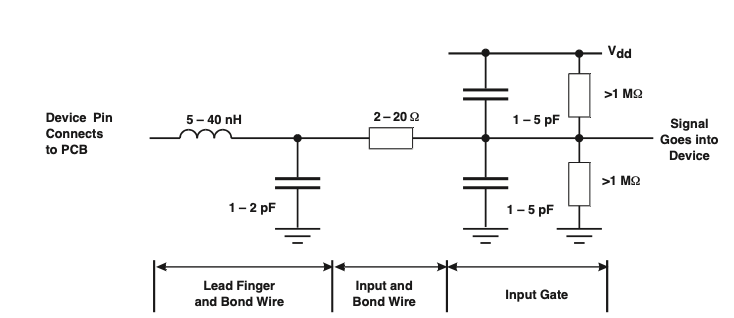

每個高速信號都可能成為輻射發射源。信號線的位置對輻射強度有直接影響。將關鍵信號遠離PCB邊緣至少5毫米，能使輻射降低20dB。多層板設計時，優先將時鐘線等高速信號布置在內層帶狀線區域，上下用地平面夾住。這種“三明治”結構比表層布線減少70%輻射，同時提供靜電放電保護。

熱散熱器常被忽視為輻射源。當散熱器物理尺寸接近工作頻率波長時，會變成高效天線。在1GHz以下頻率，可以用多個接地點將散熱器與PCB地平面連接。但在更高頻段，需要在散熱器與電路板之間添加專用微波吸收材料，直接抑制表面電流產生的輻射。

時鐘電路是輻射大戶。工程師應選擇信號邊沿變化較緩的時鐘芯片。一個5G設備案例中，設計團隊將25GHz晶振嵌入地層之間，并將布線縮至3毫米，使時鐘相位噪聲降低15dB，系統誤碼率改善百倍。

二、優化布線路徑：讓能量有序流動

走線路徑?jīng)Q定電磁能量的走向。對于USB、HDMI等高速差分線，嚴格執行3倍線寬間距法則（3W規則）。當兩條信號線中心距小于3倍線寬時，串?dāng)_會指數級增長。同時避免長距離平行走線，必須平行時在中間加地線隔離。

直角走線會使阻抗突變，產生信號反射。改用45度斜角或圓弧轉角，能減少15%額外電感。在敏感模擬電路（如傳感器輸入）周圍，采用“包地銅+過孔圍欄”：左右布置接地線，上下每2.5毫米設置接地過孔，形成電磁隔離籠。

地平面分割需要科學處理。數?；旌想娐窇?yīng)將數字地與模擬地物理分隔，僅在電源入口單點連接。某醫療器械在ADC芯片下方建立獨立模擬地島，使共模干擾電流降低40dB。但超過100MHz的信號應采用統一地平面，僅作功能分區布局。

三、特殊電路處理：電源與隔離設計

電源層是輻射重災區。采用20H原則可顯著降低邊緣輻射：電源層邊界比地平面內縮20倍層間距。例如6層板中層距0.2毫米時，地平面需外延4毫米。在電源層四周布置接地過孔陣列（間距≤3毫米），形成“過孔屏蔽墻”，能有效抑制1GHz以下干擾。

隔離電源芯片需特別關注。原/副邊VCC引腳2毫米范圍內必須布置10μF儲能電容和0.1μF高頻去耦電容。電容到芯片引腳的路徑要短，包圍面積最小化。錯誤示范是將過孔放在芯片與電容之間，這會增加寄生電感；正確做法是過孔位于電容外側，必要時多用并聯過孔。

去耦電容布置有講究。高速芯片（如FPGA）采用三級防護：芯片引腳旁放1μF陶瓷電容（抑制500MHz噪聲）；1厘米內布置10μF鉭電容（處理100MHz噪聲）；電源入口用“電解電容+磁珠”濾除低頻紋波。這個組合能將電源噪聲壓至峰峰值30mV以內。

四、實戰案例：32MHz輻射超標

某通信設備在32.76MHz頻點輻射超標4dB。工程師首先發現主控制板插入背板時必現該干擾。用磁環夾住電源線輻射消失，說明干擾通過電源系統傳播。

問題定位：

• 背板時鐘線距-48V電源僅50mil

• 主控板VTT電源層與-48V層大面積重疊

• 32MHz時鐘噪聲通過容性耦合到電源層

解決措施：

1. 重構電源層布局，使-48V電源區域無其他平面重疊

2. 將VTT電源去耦電容優化為0.1μF+0.022μF并聯組合

3. 在背板時鐘路徑增加濾波網絡

最終結果：32MHz頻點輻射降低至標準限值內，設備通過認證。

PCB電磁輻射控制是門平衡藝術。既要讓干擾源強度低于環境本底噪聲，又要使敏感電路具備足夠免疫力。從源頭扼制干擾產生，在路徑阻斷能量傳播，為關鍵信號構建防護屏障，才能讓電子設備在復雜的電磁環境中穩定工作。
