四層PCB打樣的核心技術要點一覽

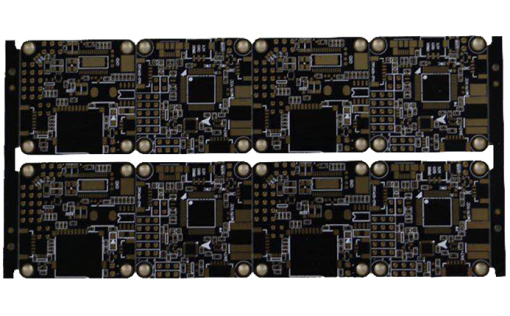

四層PCB的典型結構為“信號層-電源層-地層-信號層”的垂直堆疊。這種設計通過電源與地平面層實現了三重優化:
噪聲隔離:電源/地平面構成天然電磁屏蔽,將數字與模擬電路串擾降低40dB以上(實測案例)
阻抗控制:平面層提供穩定的參考平面,使高速信號線阻抗公差控制在±7%以內(如USB差分線90Ω)
熱管理:內層銅箔作為散熱通道,局部溫升比雙面板降低15-20℃(紅外熱成像數據)
設計陷阱警示:某工業控制器案例中,未分隔的混合信號布局導致ADC采樣誤差達12%,后采用“井”字形地平面分割法解決。
過孔策略:通孔(Through-Hole)適用于低頻電路,而激光盲孔(孔徑0.1mm)可將高頻信號路徑縮短60%,提升10GHz以上信號完整性
鋪銅技巧:避免全域?qū)嵭匿併~,采用網格銅(Hatch Pattern)降低熱應力,防止銅箔起泡分層
3D預檢:利用Altium Designer 3D功能檢測元件碰撞,某BGA封裝因未預留散熱通道導致返工案例值得警醒
高頻場景:選用羅杰斯4350B板材(Dk=3.48, Df=0.0037),比常規FR-4損耗降低50%
高溫環境:TG170高Tg基材在150℃環境下的變形量僅為普通材料的1/3
成本敏感型:0.5oz內層銅厚搭配2oz外層銅厚,兼顧載流能力與成本
層間對準:采用光學靶標補償系統,6層以上板對位誤差≤25μm
孔銅厚度:嚴格執行IPC-6012標準,孔壁銅厚≥25μm防止微斷裂(X射線檢測驗證)
阻焊精度:LDI激光直接成像技術實現焊盤間隙0.075mm的精準開窗
封裝核驗:某電機驅動板因MOSFET焊盤尺寸誤差0.3mm導致批量脫焊,損失超百萬——務必實測器件三維模型
信號反射預防:長度>100mm的關鍵信號線末端并聯47Ω電阻,某千兆以太網板誤碼率從10??降至10??
熱應力補償:在PCB四角預留0.5mm×2mm的應力釋放槽,防止回流焊變形翹曲
成本控制藝術:
拼板尺寸控制在230mm×300mm內避免額外工程費
綠色油墨比白色成本低30%(供應商報價數據)
埋入式元件:將0402電阻嵌入L3/L4層間,節省27%表貼面積(智能手機主板實測)
混合層壓:高頻區用羅杰斯板材+普通區FR-4的組合方案,使5G射頻模組成本降低40%
局部HDI:僅在BGA區域采用3階疊孔設計,比全板HDI節省60%加工費
四層PCB打樣是電子工程中的微觀藝術,每一個0.1mm的優化都可能引發系統級性能躍遷。從材料電磁參數到納米級對位精度,從熱應力分布到量子級隧道效應控制,唯有將科學思維注入工程實踐,才能在方寸之間鑄就可靠性與創新的平衡。
