保障電路安全的光電耦合器布局隔離準則

  • 2025-06-11 10:46:00
  • 瀏覽量:99

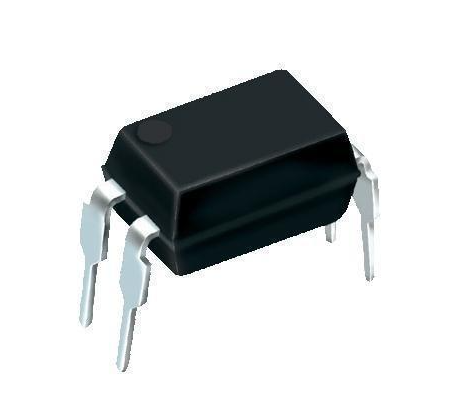

光電耦合器作為電氣隔離的關鍵元件,其布局設計直接決定了電路的抗干擾能力與系統安全性。以下基于工程實踐與規范,系統闡述核心布局隔離準則:


一、電氣安全與隔離設計準則

  1. 隔離電壓匹配原則
    選擇光電耦合器時,隔離電壓(VIO)必須高于實際電路的最高工作電壓。例如,工業控制中常見10kV耐壓需求,需選用VIO≥12kV的器件。同時需預留20%-30%安全裕度,以應對電壓瞬變(如雷擊感應10kV脈沖)。

  2. 多重保護電路設計
    在輸入端并聯TVS二極管吸收電壓尖峰,輸出端串聯限流電阻避免過載。對于交流負載(如電機驅動),可增加RC緩沖電路抑制反向電動勢。

  3. 獨立電源供電強制要求
    輸入側(LED驅動)與輸出側(光敏器件)必須采用完全獨立的電源。共用電源將導致隔離失效,地線噪聲通過耦合電容(通常<2pF)串擾。


二、PCB布局與布線規范

  1. 爬電距離與電氣間隙
    依據IEC 60747-5-2標準,裸導體間距≥25mm/kV,帶絕緣涂層導體≥8.3mm/kV。例如3.75kV隔離需保證相鄰走線≥3.1mm間距,高壓區鋪抗電弧槽增強隔離。

  2. 敏感信號分區隔離
    將光電耦合器布置在高低壓電路分界區,輸入/輸出走線成90°交叉。避免與開關電源、繼電器等噪聲源同層平行布線,必要時增加接地屏蔽層。

  3. 減少寄生參數影響
    控制入出間隔離電容(CIO)<0.5pF,高速場景下優先選薄型光通道結構(如0.08mm聚酰亞胺層)??s短接收端引線長度以降低電感效應。


三、熱管理與環境控制

  1. 溫度補償機制
    光晶體管電流傳輸比(CTR)具有-0.5%/℃的溫度系數。需在基極預留偏置電阻進行補償,或選用CTR線性度達±1%的改進型光耦。

  2. 散熱強化設計
    功率型光耦(如驅動MOSFET)需增加銅箔散熱焊盤,必要時添加導熱硅膠。環境溫度>85℃時,降額使用至80%負載。


四、安裝與維護規范

  1. 機械應力防護
    采用彈性灌封膠固定封裝(如硅氧樹脂圓頂結構),避免振動導致內部光路偏移。SMT器件回流焊峰值溫度≤260℃。

  2. 周期性檢測維護
    每6個月測量隔離電阻(RIO) ,正常值應>1012Ω。若RIO降至10?Ω以下或CTR漂移>15%,立即更換器件。


光電耦合器的布局隔離是系統工程,需協同電氣參數、物理結構、熱環境等多維度設計。遵循上述準則可顯著提升系統EMC性能,確保在嚴苛工業環境下的長期可靠運行。
