縫隙波導效應抑制方法:創新結構與設計策略
電磁帶隙結構通過周期性排列的金屬單元(如銷釘、蘑菇狀貼片)在特定頻段內形成“人工磁導體”(PMC)邊界,阻斷電磁波傳播。例如:
嵌入式釘床設計:在波導外壁周期性地嵌入金屬銷釘,并將上層金屬板替換為缺口槽結構。這種設計可削弱空氣間隙高度對禁帶的影響,實現四個倍頻程的寬帶抑制,同時降低加工精度要求(公差容限提升30%以上)。
蘑菇型EBG:金屬銷釘連接頂層板與中間貼片,形成等效LC諧振電路。當空氣縫隙厚度小于工作波長λ/4時,可完全抑制平行板模式和諧振,尤其適用于5G毫米波封裝散熱器的電磁泄漏控制。
直接改造縫隙周邊的波導幾何形態,可物理抑制交叉極化:
非傾斜縫隙與內壁傾斜縫組合:在波導外壁開設垂直于軸線的非傾斜縫隙,同時在內壁開設傾斜縫隙。這種“扭轉式”設計通過擾動電流分布,使交叉極化場相互抵消。實驗表明,X波段47單元陣列的交叉極化電平可降低6.8dB。
波導寬邊尺寸壓縮:在輻射縫隙上方加載截止波導(次級波導口),通過縮小其寬邊尺寸,使交叉極化模的截止波長大于工作波長,從而抑制泄漏。進一步在波導口中央插入金屬片,可將寬邊尺寸壓縮20%,顯著優化方向圖。
增加縫隙有效深度可將其轉化為截止波導,利用衰減特性抑制泄漏:
深槽化處理:將機箱接縫改為階梯狀或迷宮式深槽結構(深度>λ/4),使縫隙等效為高通濾波器,對低于截止頻率的電磁波產生20–40dB的額外衰減。
孔縫填充與波導化:對散熱孔等開口,采用金屬波導管陣列(如蜂窩狀導波結構)替代普通開孔,通過波導截止效應將泄漏能量限制在局部。
縫隙間的電磁耦合是波導效應惡化的主因之一:

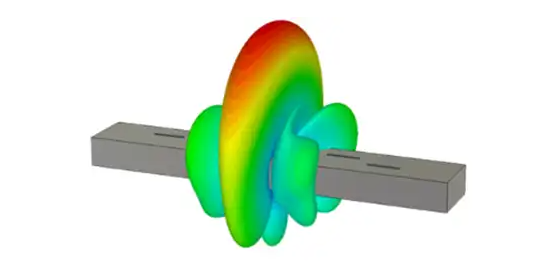

近場診斷與參數掃描:借助CST或HFSS仿真工具,對縫隙長度、傾角、偏置量進行參數化掃描,結合泰勒分布加權,實時優化阻抗匹配。例如,通過調節同軸饋電探針長度(如8.5mm),可將駐波比降至1.5以下。
分布式擾動結構:在縫隙間加載微型金屬膜片或寄生偶極子,重構電流路徑以抵消互耦。但需注意,此類結構可能增加加工復雜度。
抑制縫隙波導效應需綜合應用電磁邊界調控、幾何優化及補償算法。嵌入式EBG結構和波導壁面改造因兼顧性能與工藝可行性,成為近年研究熱點;而深度控制與互耦抑制則是高頻系統的關鍵補充方案。
