四層PCB板各層功能解析與設計要點

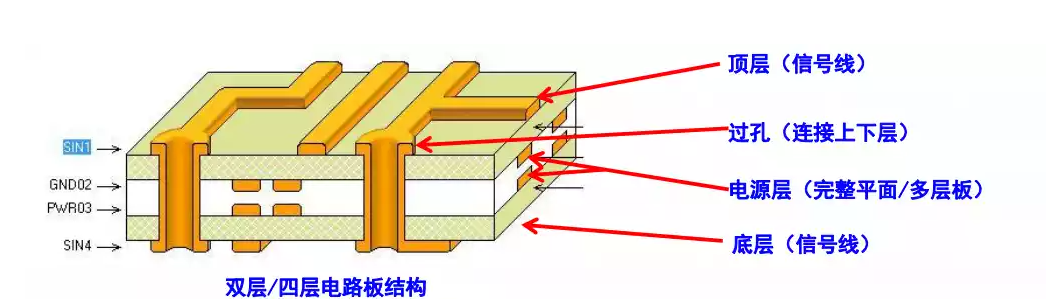

四層PCB由四層導電銅層與三層絕緣介質層交替堆疊構成,其標準結構通常為:
頂層信號層(Top Layer)
作為最外層,承擔元器件布局與高速信號傳輸?shù)暮诵墓δ?。該層需?yōu)先規劃關鍵信號路徑(如時鐘信號、高頻差分信號),并通過過孔與內層地平面連接,形成穩定的參考回路。設計時需注意信號線阻抗控制,避免直角走線以減少電磁輻射。
地平面層(GND Layer)
位于頂層下方,是電磁屏蔽的核心屏障。地層需保持完整連續,通過大面積鋪銅降低阻抗,為信號提供低損耗回流路徑。建議將敏感信號(如模擬信號)布線在內層并緊鄰地層,利用鏡像效應抑制共模干擾。
電源平面層(POWER Layer)
與地層相鄰,負責為高功耗元件(如CPU、FPGA)提供穩定電壓。電源層需通過分割技術隔離不同電壓域,并通過過孔陣列實現與地層的緊密耦合,形成天然去耦電容,抑制電源噪聲。
底層信號層(Bottom Layer)
作為次外層,通常用于次級信號傳輸或功率模塊布局。該層布線需避開頂層密集區域,優先安排低頻信號或電源連接。若需增強散熱,可在此層設計金屬化通孔陣列。
四層板的性能優勢源于層間協同,但也面臨多重設計挑戰:
信號回流優化:高速信號需在相鄰地層形成最小環路面積,例如將差分對布線在頂層與地層之間,利用地平面吸收干擾。
電源完整性管理:電源層需通過多孔連接降低電流路徑阻抗,同時避免與地層間距過大導致電感升高。建議電源層與地層間距控制在0.1-0.2mm。
熱應力分布:高功率元件產生的熱量需通過導熱過孔傳遞至散熱片,底層可設計銅箔填充區域輔助散熱。
根據應用場景差異,四層板可采用以下三種主流堆疊方式:
信號-地-電源-信號(S-G-P-S)
適用于通信設備等高頻場景,地層與電源層相鄰可降低電源噪聲,但需通過密集過孔連接確保電源完整性。
地-信號-信號-電源(G-S-S-P)
適合消費電子類產品,頂層與底層信號層隔離度高,但電源層遠離地層可能導致阻抗升高,需增加去耦電容密度。
電源-地-信號-信號(P-G-S-S)
多用于電源模塊設計,電源層直接承載大電流,但需通過厚銅工藝(2oz以上)降低溫升風險。
四層板制造涉及復雜工藝流程:
層壓成型:使用半固化片(PP片)作為絕緣層,通過真空熱壓機在180-200℃下固化,確保層間結合強度。
阻抗控制:采用微帶線或帶狀線模型計算線寬,結合介電常數(Dk)調整參數,典型高速信號阻抗控制在50Ω±10%。
檢測驗證:通過飛線測試、X光檢測及矢量網絡分析儀(VNA)驗證信號完整性,重點排查層間短路與阻抗偏差。
四層PCB廣泛應用于以下領域:
通信設備:5G基站、路由器等需高頻信號傳輸?shù)膱?chǎng)景。
汽車電子:ECU控制器、ADAS系統等對EMC要求嚴苛的環境。
工業控制:PLC、伺服驅動器等需高可靠性的工業場景。
選型時需綜合考量層數、板厚(常用1.6mm)、銅厚(1oz-2oz)及工藝能力,優先選擇支持盲埋孔與HDI工藝的廠商以滿足高密度布線需求。
