高速電路設計優化策略

  • 2025-06-10 10:19:00
  • 瀏覽量:78

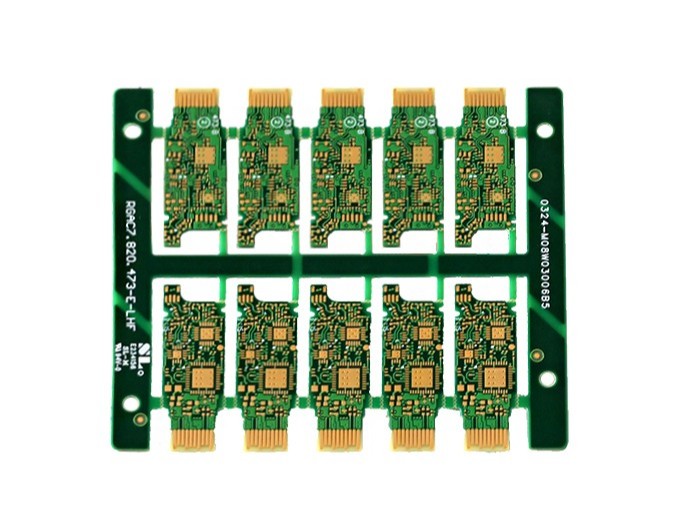

信號反射、電源噪聲、時序錯位等問題常成為性能瓶頸。本文基于工程實踐,提煉出五大優化策略,幫助工程師在有限板卡空間內實現性能與可靠性的平衡。


一、信號完整性優化:阻抗控制是關鍵

  1. 傳輸線設計準則

    • 阻抗連續性控制:針對PCIe/USB等高速接口,嚴格保持走線阻抗恒定(±10%公差)。采用微帶線(表層)或帶狀線(內層)結構時,通過調整線寬(4-8mil)、介質厚度(3-5mil)實現50Ω/100Ω差分阻抗。

    • 過孔優化:過孔殘樁(Stub)長度控制在信號波長1/10以內(如10GHz信號需<1.5mm)。采用背鉆工藝盲埋孔技術消除殘樁效應,阻抗波動可壓縮至5%以內。

  2. 串擾抑制實戰技巧

    • 3W規則:相鄰走線中心距≥3倍線寬(如5mil線寬需15mil間距),耦合電容降低40%以上。

    • 包地屏蔽:關鍵時鐘線兩側布置0.2mm寬地線,并每λ/10距離(λ為信號波長)添加地孔,串擾幅度可壓制到70mV以下。


二、電源完整性優化:低阻抗是核心

  1. 低阻抗電源網絡構建

    • 平面分割策略:數字/模擬電源平面用20mil間隙隔離,避免噪聲耦合。核心IC的供電采用“島嶼式”銅皮,直接連接濾波電容引腳。

    • 去耦電容布局:在BGA封裝0.5mm球間距內,布置0.1μF+10nF陶瓷電容組(0402封裝),電源回路電感降至0.5nH以下。

  2. 同步開關噪聲(SSN)抑制

    • 地彈控制:對DDR4等多數據線器件,采用分布式地孔陣列(孔間距<2mm),地平面阻抗壓至2mΩ@100MHz。


三、布局布線策略:時序與空間博弈

  1. 關鍵路徑優先布局

    • 將時鐘驅動器靠近FPGA/CPU放置,走長度差控制在±50mil內。LVDS差分對等長誤差嚴格≤5mil,時序抖動減少30%。

  2. 蛇形線等長設計誤區

    • 避免在信號末端集中繞線,應在長度偏差源頭15mm內完成補償。蛇形線振幅≥3倍線寬、間距≥2倍線寬,可減少45%的輻射噪聲。

  3. 層疊結構優化

    • 6層板推薦結構:Top-Gnd-Sig-Pwr-Gnd-Bottom。高速信號層夾在完整地平面之間,串擾降低50%。


四、熱設計與EMC協同優化

  1. 熱敏感區隔離

    • 將DC-DC轉換器遠離FPGA等發熱源,間距≥10mm。在散熱焊盤下方布置熱過孔陣列(孔徑8mil/間距20mil),熱阻降低40%。

  2. EMC設計三原則

    • 環路最小化:高速信號回路面積壓縮至0.1cm2以下,輻射強度下降20dB。

    • 屏蔽罩接地點:金屬屏蔽殼每邊至少3個接地點(間距<λ/20),接地阻抗<10mΩ。


五、設計驗證閉環:仿真與測試聯動

  1. 前置仿真驅動設計

    • 布線前使用Sigrity/Polar SI進行拓撲仿真,預測阻抗不連續點。對過孔、連接器等3D結構進行全波EM分析,提前優化反射系數。

  2. 實測數據反哺設計

    • 利用TDR(時域反射計)定位阻抗突變點,實測偏差>5%時需重新調整線寬。眼圖測試中若抖動>0.15UI,需檢查時鐘樹分布或電源紋波。


    高速電路優化的本質是在電磁規則與物理約束間尋找最優解。優秀的工程師如同交響樂指揮——既要讓每個信號在正確時序到達,又要避免相互干擾的雜音。掌握這些策略,意味著你能在GHz的賽道上,讓信號跑得既快又穩。
