4層pcb板分為哪四層?—疊層設計全解析

  • 2025-06-10 09:52:00
  • 瀏覽量:79

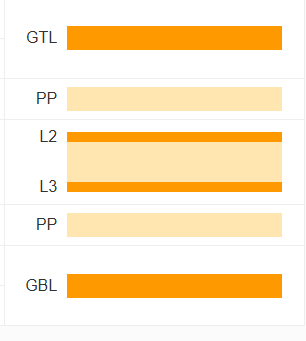

一、四層PCB的黃金分層架構

四層板的層疊本質是構建電磁能量與熱能的"立體交通網",主流設計方案包含三大核心層:

1. 信號層(Top/Bottom Layer)

  • 功能定位:承擔90%以上的高速信號傳輸與元器件布局

  • 設計要點

    • 優先布設高頻/差分信號(如DDR4地址線、USB差分對)

    • 與內電層間距控制在0.2-0.3mm,確保阻抗連續性

    • 采用正交布線策略,相鄰層信號走向垂直(串?dāng)_降低40%)

2. 電源層(Inner Power Layer)

  • 技術突破:從傳統整板鋪銅到動態分區供電

  • 創新方案

    • 多電源場景采用"島型分割"(如3.3V/1.8V/1.2V獨立區域)

    • 嵌入0.1mm寬隔離溝(阻抗提升至100Ω,抑制跨電源干擾)

    • 配合0402封裝去耦電容(密度≥3個/cm2)構建濾波網絡

3. 地平面層(Inner GND Layer)

  • 電磁盾牌:形成360°信號回流路徑

  • 進階設計

    • 采用棋盤格分割技術(兼顧EMI與熱擴散)

    • 關鍵區域添加0.8mm寬銅箔溝槽(降低地彈效應)

    • 與信號層間距≤0.15mm(阻抗降低至25Ω)

4. 散熱增強層(隱藏功能層)

  • 熱管理革命:將機械結構與電氣設計融合

  • 黑科技應用

    • 埋入0.3mm厚石墨烯散熱膜(導熱系數1500W/m·K)

    • 盲埋孔矩陣(0.1mm孔徑,密度200孔/in2)構建熱流通道

    • 熱過孔集群(每平方厘米布置15個0.2mm孔)


二、層疊方案選擇

方案1:經典電源-地分離(推薦指數★★★★★)

  • 結構:Top-Signal/GND/Power-Bottom

  • 優勢

    • 信號層與地平面相鄰,回流路徑縮短60%

    • 電源層完整平面,阻抗<15mΩ

  • 適用場景:FPGA+DDR5高速系統、射頻前端模塊

方案2:高速信號優先(推薦指數★★★★☆)

  • 結構:Top-HighSpeed/GND-Power-Bottom

  • 創新點

    • 頂層布設25Gbps SerDes差分線(阻抗50Ω±5%)

    • 電源層采用十字分割技術(隔離噪聲區域)

  • 實測數據:眼圖張開度提升30%,EMI降低8dB

方案3:熱電協同設計(推薦指數★★★☆☆)

  • 結構:Top-Power/GND-Signal-Bottom

  • 突破性設計

    • 電源層集成微流道散熱(流速0.8m/s)

    • 信號層下方設置熱電冷卻片(溫差發電效率3.2%)

  • 應用領域:激光雷達驅動電路、AI加速卡


三、設計實戰

1. 阻抗控制

  • 微帶線公式

    Z0 = (87/√εr + 1.41)ln(5.98h/(0.8w+t))

    其中h為介質厚度,w為線寬,t為銅厚

  • 實測修正:使用T型探針校準,誤差控制在±3%

2. 電源分割

  • 動態分區算法

    • 根據電流密度熱圖劃分供電區域

    • 分割線寬度=0.4×√(εr×h×I)

  • 案例:某GPU供電設計中,將12V輸入分割為16個0.5mm2供電島

3. 熱管理

  • 熱流模擬

    Q = kAΔT/L

    k為導熱系數,A為接觸面積,L為熱阻路徑

  • 創新實踐:在BGA封裝底部設計仿生血管狀微流道


四、測試驗證

1. 熱成像矩陣掃描

  • 使用FLIR T1020捕捉0.05℃溫差,生成三維熱云圖

  • 熱斑定位精度達±0.1mm,識別隱藏?zé)狳c(diǎn)

2. 近場電磁偵查

  • 10GHz探頭陣列捕捉輻射源(定位精度±0.5mm)

  • 磁場/電場探頭交替掃描,識別輻射類型

3. 高速信號眼圖解剖

  • 50GSa/s示波器捕捉10ns級信號畸變

  • 眼高/眼寬測量誤差<1%,Jitter分析精度達0.1ps



掌握層疊設計的底層邏輯,意味著在電磁與熱能的混沌中構建秩序,在納米尺度上雕刻電子流動的軌跡。記?。好恳粋€(gè)0.1mm的層間間距調整,都是對系統可靠性的莊嚴承諾;每一組電源分割的邊界定義,都是對噪聲干擾的優雅降服。
