PCB電源完整性—工程師必看的PDN設計終極指南

  • 2025-06-10 09:11:00
  • 瀏覽量:193

一個被低估的"隱形殺手"正悄然摧毀著系統可靠性——電源完整性(Power Integrity, PI)失效。

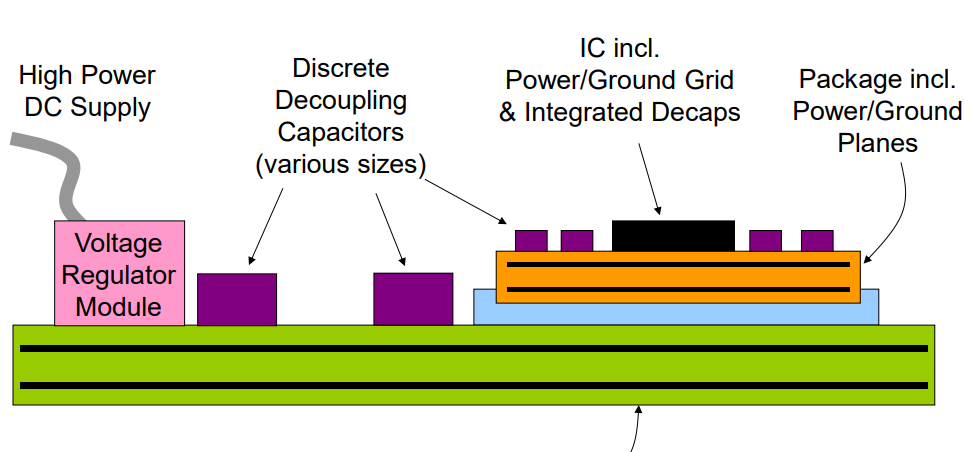

一、電源完整性的本質:電流的"高速公路"保衛戰

電源完整性本質上是確保從電源輸入到芯片引腳的電流路徑具備"零擁堵"特性。當FPGA在10ns級完成信號翻轉時,其瞬間電流需求可達數安培,若電源網絡無法及時響應,就會引發電壓塌陷(Voltage Droop)。這種波動不僅導致邏輯錯誤,更會通過共阻抗耦合產生跨板EMI輻射。

關鍵參數解析

  • 目標阻抗(Target Impedance):通常要求在10mΩ-100mΩ區間,需根據芯片瞬態電流特性動態調整

  • PDN帶寬:應覆蓋最高開關頻率的3-5倍頻段(如2GHz芯片需覆蓋至10GHz)

  • 紋波電壓:需控制在±1%VDD以內,AI芯片等敏感器件要求±0.5%


二、電源完整性三大殺手:噪聲、阻抗與熱失控

1. 噪聲風暴:從芯片到電源的"多米諾效應"

  • 開關噪聲:數字芯片同步開關產生的ΔI噪聲,典型值可達1A/ns

  • 地彈(Ground Bounce):封裝電感(典型值1nH)導致地電位瞬時偏移,可能使邏輯電平誤判

  • 耦合干擾:相鄰電源平面的電磁耦合可使噪聲幅值提升30dB

典型案例:某車載MCU因未做電源去耦,導致CAN總線在電機啟停時出現持續通信錯誤,最終通過增加0.1μF陶瓷電容將噪聲抑制至50mV以下。

2. 阻抗失控:電源網絡的"交通堵塞"

電源平面的阻抗特性直接影響電流輸送能力。當瞬態電流流經高阻抗區域時,會產生電壓降和電磁輻射。某服務器CPU因電源層分割不當,導致核心電壓在負載突變時波動±50mV,引發系統崩潰。

解決方案

  • 采用分布式電源網絡(DPN)降低局部阻抗

  • 在電流路徑上添加多個去耦電容形成"緩沖帶"

  • 使用低損耗基板材料(如Rogers 4350B)

3. 熱失控:功率密度的"達摩克利斯之劍"

現代芯片功率密度已突破100W/cm2,局部過熱會導致:

  • 銅箔氧化加速(每升高10℃氧化速率翻倍)

  • 焊點熱疲勞壽命縮短50%

  • EMI濾波器性能下降30%

散熱設計要點

  • 電源平面與散熱片間保留0.2mm導熱間隙

  • 關鍵區域采用嵌入式散熱過孔(孔徑0.3mm,密度≥200孔/in2)

  • 熱仿真與電源仿真協同優化


三、電源完整性設計:從理論到實戰的完整方案

1. PDN網絡架構設計

  • 四層板黃金配置:Top-L1信號層、L2電源層、L3地平面、Bottom-L4信號層

  • 電源分割策略

    • 高頻部分(<100MHz)采用完整電源層

    • 中頻部分(100MHz-1GHz)使用電源島+過孔陣列

    • 低頻部分(>1GHz)依賴去耦電容本地供電

2. 去耦電容的"交響樂"布局

  • 高頻濾波:0.01μF陶瓷電容(ESL<1nH)布置在芯片電源引腳5mm內

  • 中頻濾波:1-10μF鉭電容形成二級濾波,間距不超過15mm

  • 低頻儲能:10-100μF電解電容作為"能量水庫",距離芯片≤30mm

創新布局法

  • 采用"星型拓?fù)?quot;連接去耦電容,消除共阻抗路徑

  • 在BGA封裝底部使用0201封裝電容實現3D濾波

  • 通過仿真優化電容組合(如10μF+1μF+0.1μF=92%噪聲抑制率)

3. 電源平面的"隱形工程"

  • 鏡像平面設計:在信號層下方設置完整地平面,形成最佳回流路徑

  • 跨分割處理:電源分割處添加0Ω電阻或跳線,降低阻抗突變

  • 盲埋孔應用:在電源熱點區域使用盲埋孔(0.1mm深)提升電流承載能力


四、仿真與驗證:穿透設計迷霧的"數字顯微鏡"

1. 仿真工具矩陣

  • SIwave:擅長全板PDN阻抗分析,支持S參數導出

  • HyperLynx PI:提供瞬態電流波形預測,精度達±5%

  • Cadence Voltus:實時仿真電源噪聲與信號完整性耦合效應

2. 驗證黃金標準

  • 眼圖測試:在接收端觀測電源噪聲引起的眼高/眼寬衰減

  • 頻譜分析:檢測電源噪聲的諧波成分(重點關注1/f噪聲)

  • 熱成像驗證:使用FLIR熱像儀捕捉實際工作溫度分布



在2.5D封裝和3D堆疊技術盛行的今天,電源完整性設計已超越傳統經驗法則,成為融合電磁學、熱力學、控制論的跨學科工程。當工程師們用頻域分析解構噪聲頻譜,用粒子群算法優化電容布局,用機器學習預測熱失效時,電子系統的可靠性才能真正跨越千小時無故障的極限。
