阻抗連續性仿真保障
在現代高速電路設計中,保障阻抗連續性對于維護信號完整性、降低信號反射與損耗、提升系統性能具有舉足輕重的作用。借助先進的仿真工具,工程師們可以精準地進行阻抗連續性仿真,提前識別潛在問題并加以優化。以下是詳細的操作指南。
一、仿真工具選擇與準備
仿真工具推薦
眾多仿真軟件可供選擇,如 HyperLynx、Ansoft SIwave、HFSS 等,它們各具特色。HyperLynx 操作便捷,與 PCB 設計流程無縫對接,能快速分析信號完整性;Ansoft SIwave 擅長電磁場仿真,精確模擬復雜電磁環境;HFSS 則以高精度三維電磁仿真著稱,適合復雜結構的精細分析。
建立準確模型
導入 PCB 布局時,保留過孔、焊盤、阻抗匹配元件等關鍵細節,精確還原實際設計。設置材料參數,涵蓋介電常數、損耗角正切等,從供應商獲取這些數據以確保仿真準確性。
二、仿真流程與參數設置
搭建電路模型

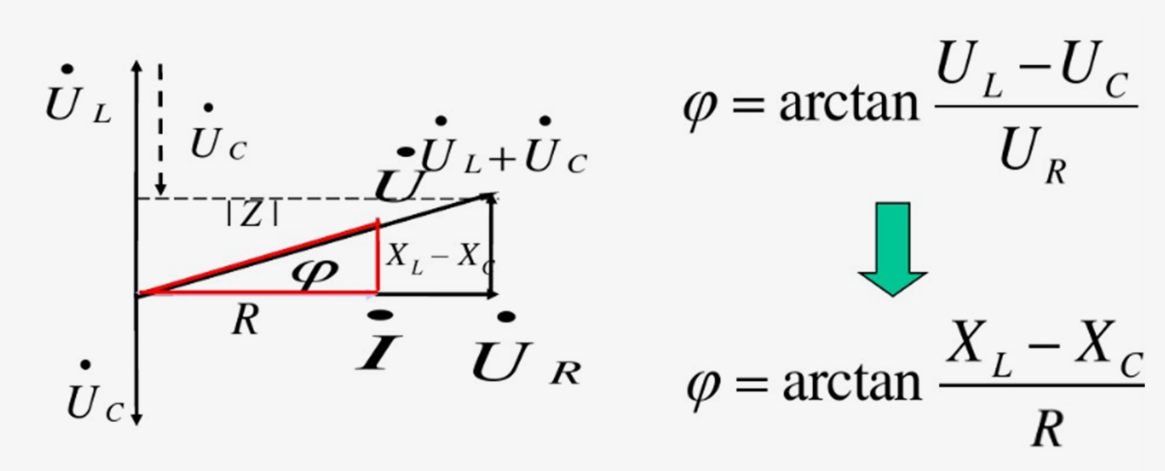

繪制包含電源、信號源、傳輸線、負載的完整電路,重點關注傳輸線特性阻抗、長度,負載阻抗大小與位置。為提升阻抗連續性,可添加串聯電阻、并聯電容等元件。
設置仿真參數
仿真參數設置是關鍵步驟。設置頻率參數,若信號頻率為 400MHz,建議仿真頻率范圍為 800MHz 或更高;定義激勵信號參數,如幅度 1V、上升時間 100ps 的脈沖信號,模擬真實信號特性。選擇時域傳輸線仿真模式,設置輸入端口為信號源,輸出端口為負載端,以全面分析信號傳輸特性。
運行仿真與初步分析
運行仿真后,查看時域波形,對比輸入輸出信號幅度、相位,計算反射系數評估阻抗匹配;觀察頻域響應,分析插入損耗、回波損耗,插入損耗體現傳輸效率,回波損耗反映阻抗匹配程度。根據初步結果,識別阻抗不連續點,如過孔、彎線、阻抗突變處。
三、問題定位與優化策略
分析問題根源
阻抗不連續問題通常由過孔寄生參數、彎線電容效應、阻抗突變等因素引發。過孔的寄生電感和電阻會導致高頻信號反射和損耗;彎線會使電場分布不均,增加等效電容,降低特性阻抗;阻抗突變會破壞信號傳輸平衡,產生反射與干擾。
優化設計
針對過孔問題,減小過孔直徑與焊盤尺寸,增加過孔數量以降低寄生電感和電阻。優化彎線,在彎線處添加補償結構,如微帶線彎線時采用 45° 斜角或圓弧過渡,帶狀線彎線時增加過渡段,使電場分布均勻,減小等效電容變化。調整阻抗突變處的走線寬度與間距,串聯電阻或并聯電容進行阻抗匹配,改善信號傳輸平衡。
四、重復仿真與結果驗證
調整后仿真
完成優化設計后,重新運行仿真,再次查看時域波形和頻域響應,對比調整前后的結果,評估優化效果。理想情況下,輸出信號幅度與輸入信號接近,反射系數低于 -20dB,插入損耗小于 0.5dB,回波損耗高于 15dB。
實際測試驗證
將仿真結果與實際測試數據對比,若一致性高,則仿真模型準確可靠;若存在差異,需重新審視模型和參數設置,檢查是否遺漏關鍵因素或參數設置有誤,必要時咨詢專家或參考技術文檔。
