跨層阻抗過渡設計方法,一招教你實踐
當信號路徑跨越不同參考平面或介質層時,阻抗突變會導致信號完整性劣化,甚至引發系統級故障。本文基于電磁場理論及工程實踐,系統闡述跨層阻抗過渡的設計方法,為電子工程師提供可落地的解決方案。
跨層過渡區域的阻抗突變主要由以下因素引發:

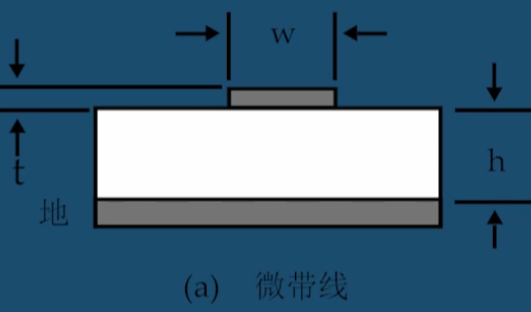

介質厚度變化:層間介質厚度偏差超過±10%時,阻抗波動可達±15%(以50Ω微帶線為例)。
參考平面分割:信號路徑跨越參考平面缺口時,等效參考平面距離增大,導致阻抗上升。實驗表明,缺口寬度0.8mm可使阻抗偏差達±20%。
電磁場耦合干擾:跨層區域易形成寄生電容(C=ε_(tái)r·A/d),引發信號相位偏移和能量輻射。
漸變線過渡:通過線寬漸變(變化率≤5%/mm)重構電流路徑。例如,50Ω微帶線從0.2mm漸變至0.5mm時,需采用指數曲線過渡,過渡長度≥10倍線寬,可將阻抗突變幅度控制在±3%以內。
扇孔陣列補償:在跨層區域兩側布置過孔陣列,形成等效電流回流路徑。每0.1mm2補償面積需配置直徑0.8mm過孔,間距≤λ/8(λ為信號波長),可降低阻抗波動至±1.5%。
介電常數匹配:選擇低損耗材料(如Rogers RO4350B,Dk=3.66),并通過層壓工藝控制介質厚度公差≤±5μm,確??鐚訁^(qū)域介電特性連續。
局部填充技術:在跨層區域填充高導電材料(如銅箔或?qū)щ娔z),降低局部介電常數。填充厚度≤0.035mm,邊緣倒角45°,可減少應力集中。
屏蔽過孔環:在跨層區域周圍布置屏蔽過孔(Guard Via),間距≤10mil,抑制橫向電磁耦合。過孔直徑與間距比需≥1:2,形成有效電磁屏蔽屏障。
共面波導過渡:在射頻信號跨層時,采用共面波導結構(集成接地平面與信號線),通過調節接地平面開槽寬度(0.1–0.3mm),實現阻抗平滑過渡。
蝕刻精度:激光直接成型(LDS)技術實現線寬公差±5μm,優于傳統蝕刻工藝(±20μm),確保過渡區域幾何精度。
層壓控制:采用真空層壓機(壓力≤200psi),樹脂流動度控制在25%–35%,避免介質分層導致阻抗波動。
AOI智能檢測:通過機器視覺系統識別線寬缺口(閾值>5μm)、過孔偏移(>1mil)等缺陷,檢出率>99.5%。
環境適應性設計:在濕熱環境(85℃/85%RH)下進行加速老化測試,驗證阻抗漂移量(ΔZ/Z≤±1%)。
TDR時域反射儀:采樣率≥100GS/s,可定位±0.5mm的阻抗突變點,測試精度達±1%。
飛線測試夾具:針對BGA封裝區域,采用探針陣列實現微小區域(<0.5mm2)阻抗抽檢。
電磁-熱耦合仿真:使用ANSYS HFSS分析高頻信號(>20GHz)下的趨膚效應損耗(α=0.03dB/mm),結合Icepak熱仿真優化散熱路徑。
可靠性壽命預測:基于Arrhenius模型(活化能Ea=0.7eV),預測10年使用周期內阻抗漂移趨勢。
跨層阻抗過渡設計需從幾何規則、材料特性及工藝控制三方面協同優化:
設計端:通過漸變線過渡與屏蔽結構重構電磁場分布;
制造端:強化蝕刻精度與層壓工藝參數控制;
測試端:采用高精度儀器與多物理場仿真驗證。
