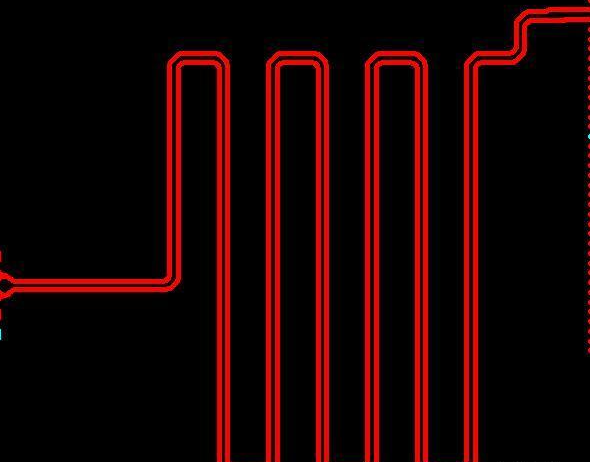

蛇形走線并非對信號傳輸毫無影響，其獨特的幾何結構會對信號完整性產生多方面的影響。

 二、蛇形走線對信號完整性的主要影響

 （一）阻抗變化

  1. 原理 ：蛇形走線的彎曲和折線部分會破壞傳輸線的均勻性，導致局部阻抗變化。當信號在傳輸過程中遇到阻抗不連續點時，會發生反射，反射信號與原始信號疊加，造成信號波形畸變。

  2. 影響程度 ：在高速信號傳輸中，如超過 5GHz 的應用場景，微小的阻抗變化都會引起顯著的反射。例如，若蛇形走線的彎曲半徑過小或間距不均勻，阻抗變化幅度會增大，反射系數可能超過 -15dB，導致信號眼圖閉合，影響信號的質量和可靠性。

 （二）時延與等長精度

  1. 原理 ：蛇形走線通過增加路徑長度實現等長控制，但其彎曲結構會使信號傳輸路徑變長，增加信號的傳輸時延。如果蛇形走線的設計不合理，如間距不均勻、彎曲次數過多或過少，會導致信號到達時間的差異，破壞系統的時序關系。

  2. 影響程度 ：在高速數字電路中，時序精度要求極高。例如，在 DDR4 內存接口設計中，信號的時序誤差需控制在皮秒級。若蛇形走線的等長精度不足，可能導致數據采樣錯誤，降低系統的性能和穩定性。

 （三）信號帶寬與諧波失真

  1. 原理 ：蛇形走線的彎曲部分會引入額外的電感和電容，改變信號的傳輸特性。這會導致信號的高頻成分衰減加劇，降低信號的有效帶寬，進而引起信號的諧波失真。

  2. 影響程度 ：對于高速模擬信號或具有豐富高頻諧波的數字信號，如高速 ADC/DAC 接口信號，蛇形走線引起的諧波失真會使信號的上升沿和下降沿變緩，增加信號的抖動，影響信號的完整性和系統的性能。

 三、蛇形走線對電磁兼容性（EMC）的影響

 （一）電磁輻射

  1. 原理 ：蛇形走線的彎曲結構會形成類似小型天線的結構，在高頻信號傳輸時，容易向外輻射電磁能量，增加電磁干擾（EMI）。

  2. 影響程度 ：在電磁干擾敏感的電子產品，如消費電子設備、醫療電子儀器中，過大的電磁輻射可能導致產品無法通過電磁兼容性認證。例如，在手機設計中，若主板上的蛇形走線輻射超標，可能干擾周邊的射頻模塊，降低通訊質量。

 （二）抗干擾能力

  1. 原理 ：蛇形走線的不規則結構會降低其自我屏蔽效應，使信號更容易受到外部電磁干擾的影響。外部電磁噪聲耦合進入信號線路，會增加信號的噪聲水平，降低信號的信噪比。

  2. 影響程度 ：在工業控制設備中的信號采集電路，即使微弱的外部干擾也可能使采集到的信號出現偏差，進而影響整個控制系統的精確性。

 四、蛇形走線對信號完整性影響的評估方法

 （一）傳輸線模型分析

  1. 原理 ：建立蛇形走線的傳輸線模型，考慮其分布參數，如電阻、電感、電容等，通過電路分析方法計算信號在蛇形走線上的傳輸特性，包括阻抗、反射系數、時延等。

  2. 應用案例 ：在某高速通信板卡設計中，工程師利用傳輸線模型對蛇形走線進行分析，發現其反射系數超過設計要求。通過優化蛇形走線的彎曲半徑和間距，將反射系數降低至 -20dB 以下，滿足了信號完整性要求。

 （二）時域反射（TDR）與頻域分析（FRA）

  1. 原理 ：使用時域反射儀（TDR）測量蛇形走線的阻抗特性，通過頻域分析儀（FRA）評估信號的帶寬和衰減特性。TDR 可以精確測量蛇形走線上的阻抗變化點，F(xiàn)RA 可以分析信號在不同頻率下的傳輸損耗。

  2. 應用案例 ：在某高性能圖形處理芯片的封裝基板設計中，工程師利用 TDR 和 FRA 測試發現，蛇形走線在高頻段的傳輸損耗較大。通過調整蛇形走線的幾何結構和材料參數，成功降低了傳輸損耗，提高了信號的完整性。

 （三）仿真軟件模擬

  1. 原理 ：利用專業的仿真軟件，如 HyperLynx、SI9000 等，對蛇形走線進行三維電磁仿真。仿真可以考慮蛇形走線的幾何形狀、材料特性、周圍環境等因素，預測信號在蛇形走線上的傳輸行為。

  2. 應用案例 ：在某 10Gb/s 高速通信板卡設計中，工程師通過仿真發現，蛇形走線的彎曲部分會引起信號的諧波失真。通過優化蛇形走線的設計，使諧波失真降低了 30%，提高了信號的質量和可靠性。

 五、優化蛇形走線設計以提升信號完整性的策略

 （一）優化幾何結構

  1. 彎曲半徑控制 ：增大蛇形走線的彎曲半徑，可以減少阻抗變化和信號反射。一般建議彎曲半徑不小于 3 倍線寬。例如，若線寬為 0.2mm，彎曲半徑應至少為 0.6mm。

  2. 間距均勻性 ：保持蛇形走線的間距均勻，可以提高等長精度，降低信號時延差異。在設計中，應嚴格控制蛇形走線的間距公差，使其在 ±0.05mm 以內。

 （二）采用合適的材料

  1. 低損耗材料選擇 ：選擇低損耗的 PCB 材料，如 Rogers 系列材料，可以減少信號在蛇形走線上的衰減，提高信號的帶寬和完整性。

  2. 材料厚度優化 ：適當增加 PCB 板的厚度，可以降低蛇形走線的分布電容，提高信號的傳輸速度和質量。

 （三）改進布線拓?fù)浣Y(jié)構

  1. 差分蛇形走線設計 ：對于差分信號，采用對稱的蛇形走線設計，可以減少差分對之間的耦合干擾，提高信號的共模抑制比。在布線時，應保持差分對的間距一致，彎曲方向相反。

  2. 時鐘信號蛇形走線優化 ：對于時鐘信號，采用分布式的蛇形走線結構，可以提高信號的同步性，減少時鐘抖動。在布線時，應盡量避免長距離的直線段，增加蛇形走線的分布密度。
