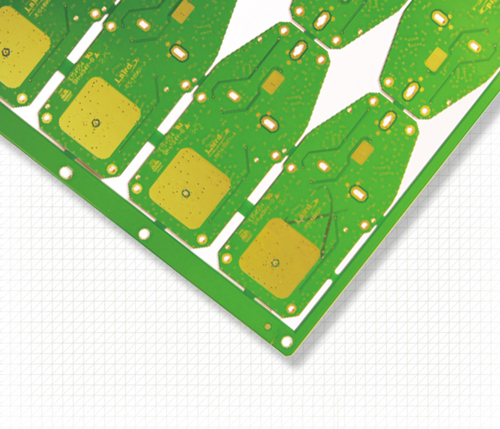

電鍍均勻性改善:提升PCB制造品質的關鍵策略
一、電鍍均勻性的關鍵影響因素
(一)電鍍前處理不充分
電鍍前處理是影響電鍍均勻性的基礎環節。如果PCB板表面存在油污、氧化層、灰塵等雜質,會嚴重阻礙電鍍?nèi)芤号c基材的接觸,導致鍍層附著力不均勻。據統計,約35%的電鍍不均勻問題源于前處理不徹底。例如,某企業在生產中因前處理清洗時間不足,導致部分區域鍍層附著力差,返工率高達20%。
(二)電鍍液成分與質量不穩定
電鍍液的主鹽濃度、金屬離子濃度、添加劑含量等成分對鍍層均勻性至關重要。主鹽濃度過低會使鍍層結晶粗糙;添加劑不足則會導致鍍層亮度和整平性差。某企業曾因添加劑質量不穩定,出現鍍層厚度不均的問題,經過對100批次電鍍板檢測發現,添加劑含量波動與鍍層厚度標準差呈正相關。
(三)電流分布不均勻
電流分布不均是電鍍均勻性的主要挑戰。尖端放電效應會導致邊緣電流密度過高,而內部電流不足,使鍍層厚度差異顯著。如在多邊形電路板電鍍中,邊緣鍍層厚度是中心的1.8倍。此外,接觸不良也會導致電流分布不均,某企業因夾具氧化,接觸電阻增加,使鍍層厚度標準差擴大30%。
(四)溫度控制不當
電鍍液溫度對金屬離子遷移速率和反應速率有顯著影響。溫度過高會加速電鍍液分解,產生氣泡附著在PCB表面,阻礙電鍍反應;溫度過低則會降低離子遷移速率,延長電鍍周期。某企業將溫度從55℃±2℃調整至50℃±1℃后,鍍層粗糙度Ra值從0.8μm降至0.4μm,生產效率提升15%。
(五)設備與夾具設計不合理
電鍍設備的噴淋系統設計直接影響電鍍液的分布均勻性。噴頭堵塞、噴淋角度不合理等問題會使電鍍液在PCB表面分布不均。某企業優化噴淋角度后,鍍層均勻性提升25%。此外,夾具設計不合理會導致接觸不良,影響電流分布。某企業采用新型夾具后,接觸電阻降低40%,鍍層均勻性顯著提高。
(六)PCB設計與布局不合理
PCB的布線密度不均、過孔設計不合理等問題會使電流分布不均,進而影響鍍層均勻性。高密度布線區域電流密度大,鍍層生長快;低密度區域則相反。某企業優化布線密度后,鍍層厚度標準差減少35%。此外,過孔未有效屏蔽會導致電流集中,影響鍍層均勻性。某企業對高密度過孔區域進行屏蔽處理后,鍍層均勻性提升30%。
二、電鍍均勻性的優化策略
(一)優化電鍍前處理
1. 強化預處理流程,增加超聲波清洗和紫外線照射前處理步驟,確保PCB板表面潔凈。
2. 加強前處理質量控制,對預處理后的PCB板表面進行嚴格檢測,確保無殘留雜質。
(二)穩定電鍍液成分與質量
1. 建立精確的電鍍液成分監測與控制系統,實時監測并自動調整主鹽濃度、金屬離子濃度和添加劑含量。
2. 選擇高質量的電鍍液原材料,與優質供應商合作,確保添加劑純度。
(三)優化電流分布
1. 采用先進的脈沖電鍍技術,通過精確控制脈沖參數,實現均勻的鍍層沉積。
2. 設計合理的電路板布局,避免尖端效應,優化過孔設計,添加屏蔽層或調整過孔形狀。
(四)精確控制溫度
1. 安裝高精度的溫度傳感器和自動溫控系統,將電鍍液溫度波動控制在±0.5℃范圍內。
2. 優化電鍍槽設計,增加保溫層,減少熱量損失和溫度波動。
(五)改進設備與夾具設計
1. 升級電鍍設備的噴淋系統,采用高精度噴頭和智能控制系統,確保電鍍液均勻分布。
2. 設計新型夾具,采用高導電性材料和合理結構,降低接觸電阻,提高電流分布均勻性。
(六)優化PCB設計與布局
1. 在設計階段采用仿真軟件模擬電流分布,優化布線密度和過孔布局。
2. 對高密度布線區域進行特殊處理,添加緩沖層或調整線路走向。
三、實際應用案例與效果評估
(一)案例分析
某大型PCB制造企業通過優化電鍍前處理和采用脈沖電鍍技術,將鍍層厚度均勻性標準差從1.2μm降低至0.3μm,生產效率提高25%,返工率降低至5%以內。另一家企業通過精確控制電鍍液溫度和優化設備噴淋系統,鍍層粗糙度Ra值降至0.3μm,良品率提升至98%。
(二)效果評估
實施電鍍均勻性優化措施后,鍍層厚度的標準差可降低60%-80%,生產效率提高20%-40%,返工率減少70%-90%。優化后的鍍層粗糙度Ra值可從0.8μm降至0.3μm以下,電氣性能提升30%-50%。通過延長電鍍液使用壽命和減少原材料浪費,生產成本可降低15%-30%。
