六層板電源完整性優化策略與實踐

  • 2025-05-27 10:32:00
  • 瀏覽量:98

電源完整性作為六層板設計中的關鍵部分,直接關系到整個系統的穩定性和可靠性。本文將深入探討六層板電源完整性優化的方法和策略,幫助工程師提升設計質量。


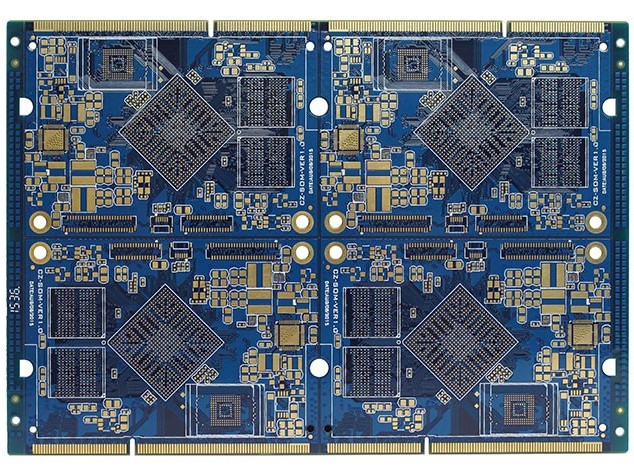

 一、六層板電源完整性優化方法

 (一)電源層布局優化

在六層板設計中,合理布局電源層是確保電源完整性的基礎。將電源層緊鄰地層放置,可以有效降低電源阻抗,減少電源噪聲。例如,在六層板的標準層疊結構中,電源層通常位于第二層或第五層,與地層(第三層或第四層)緊密相鄰。這種布局方式能夠形成良好的電源 - 地對,減少電源分配網絡(PDN)的阻抗,從而抑制電源噪聲的產生。



 (二)電源去耦電容配置

去耦電容在電源完整性設計中起著至關重要的作用。在六層板設計中,合理配置去耦電容可以有效濾除電源線上的高頻噪聲。選擇合適的電容值和放置位置是關鍵。一般建議在電源入口處放置大容量電容(如 1μF - 10μF)以濾除低頻噪聲,同時在每個電源引腳附近放置小容量電容(如 0.1μF)以濾除高頻噪聲。去耦電容的放置位置應盡可能靠近電源引腳,距離不超過 1cm,以減少布線電感對濾波效果的影響。



 (三)電源分配系統優化

優化電源分配系統(PDN)是提升電源完整性的核心。在六層板設計中,采用多層電源和地平面可以顯著降低 PDN 的阻抗。通過合理劃分不同的電源域,為每個電源域分配獨立的電源和地平面,減少電源之間的相互干擾。例如,在數字電路部分,將 3.3V 和 1.8V 電源分別布置在不同的電源層,并通過多個過孔與相應的地平面連接,確保每個電源域的獨立性和完整性。同時,在電源平面和地平面之間布置高頻去耦電容,進一步降低 PDN 的高頻阻抗。



 (四)電源隔離設計

電源隔離是確保六層板電源完整性的關鍵措施。在六層板設計中,不同功能模塊的電源可能具有不同的電壓等級和負載特性,相互之間容易產生干擾。通過合理的電源隔離設計,可以有效減少這種干擾。例如,使用磁珠、共模電感等濾波元件對不同電源域進行隔離,濾除電源線上的噪聲。在模擬電路和數字電路之間,采用磁珠進行隔離,確保模擬電路的電源純凈,減少數字電路對模擬電路的干擾。同時,在電源層和信號層之間布置屏蔽層,抑制電源噪聲對信號線的耦合。



 (五)電源完整性仿真與驗證

在六層板設計過程中,進行電源完整性仿真與驗證是確保設計質量的重要步驟。利用專業的仿真軟件(如 ANSYS SIwave、HyperLynx 等),可以對電源分配系統進行詳細的仿真分析。在仿真中,建立準確的六層板模型,包括電源層、地層、去耦電容、磁珠等元件,設置實際的工作電流和頻率條件,模擬電源網絡的電壓分布、電流密度、阻抗特性等參數。通過仿真結果,可以直觀地觀察到電源網絡中的熱點、阻抗峰值和噪聲源,及時發現潛在的電源完整性問題。根據仿真結果,對設計進行優化調整,如調整去耦電容的位置和參數、增加電源過孔、優化電源層布局等,以提高電源完整性。
