PCB孔機械強度測試:方法、標準與應用

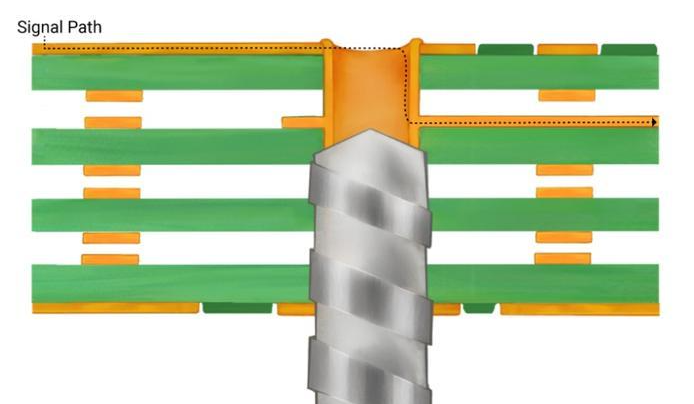

PCB 孔在承受機械應力時,如插拔力、振動和沖擊等,必須保持足夠的強度,以防止孔的損壞和電路的中斷。
一、PCB 孔機械強度測試的重要性
PCB 孔在電路板中主要承擔著電氣連接和機械支撐的作用。機械強度不足可能導致孔在使用過程中出現斷裂、松動或變形等問題,從而影響電路的穩定性和產品的使用壽命。因此,對 PCB 孔進行機械強度測試是確保產品質量和可靠性的重要環節。
二、PCB 孔機械強度測試方法
(一)拉力測試
測試原理 :拉力測試是通過測量 PCB 孔在受到拉力作用時的抗拉強度,以評估孔的機械強度。將測試探針插入孔中,然后逐漸施加拉力,直到孔被拉斷或達到預定的拉力值。
測試步驟 :準備 PCB 樣品,選擇合適的拉力測試設備,將測試探針插入孔中并固定。以恒定的速率施加拉力,記錄拉力值的變化,直到孔被拉斷或達到預定的拉力值。
合格標準 :一般要求通孔的抗拉強度大于 10N,具體的合格標準可能根據不同的產品和應用需求而有所不同。
(二)插拔測試
測試原理 :插拔測試模擬實際使用中的插拔操作,通過多次插拔 PCB 孔,檢查孔的金屬化層是否受損以及孔的機械強度是否保持穩定。
測試步驟 :準備 PCB 樣品和插拔測試設備,將插頭或引腳插入孔中,按照規定的插拔次數和力度進行插拔操作。在插拔過程中,監測孔的電氣性能和機械狀態。
合格標準 :經過規定次數的插拔后,孔的金屬化層不應出現脫落、斷裂等現象,且孔的導通性應保持良好。一般要求插拔次數達到 100 - 1000 次后,孔仍能滿足使用要求。
(三)硬度測試
測試原理 :硬度測試是通過測量 PCB 孔金屬化層的硬度,以評估其抗磨損和抗變形能力。常用的硬度測試方法包括洛氏硬度測試和維氏硬度測試。
測試步驟 :準備 PCB 樣品,選擇合適的硬度測試設備,將測試頭壓入孔金屬化層表面,記錄硬度值。
合格標準 :孔金屬化層的硬度應滿足一定的要求,以確保其在使用過程中不會因磨損或變形而影響孔的機械強度和電氣性能。具體硬度值根據材料和工藝而定。
(四)抗彎強度測試
測試原理 :抗彎強度測試是通過測量 PCB 在彎曲狀態下孔的承載能力,以評估孔的機械強度。將 PCB 樣品放置在彎曲測試設備上,逐漸施加彎曲力,直到孔出現損壞或達到預定的彎曲角度。
測試步驟 :準備 PCB 樣品,選擇合適的彎曲測試設備,將樣品固定在設備上。以恒定的速率施加彎曲力,記錄彎曲力的變化和孔的損壞情況。
合格標準 :PCB 孔在規定的彎曲力作用下,不應出現斷裂、裂紋等損壞現象。具體的彎曲力值根據 PCB 的厚度、材料和應用要求而定。
三、PCB 孔機械強度測試標準
(一)IPC 標準
IPC - 6012 :是電子電路用印刷板的性能規范,對 PCB 孔的機械強度測試方法和合格標準進行了詳細規定。例如,規定了通孔的抗拉強度要求和測試方法,以及孔在經過各種環境應力測試后的機械強度保持要求。
IPC - 9592 :為表面貼裝技術組裝的可靠性測試方法,包括對 PCB 孔的插拔測試和抗彎強度測試等機械強度測試的指導。
(二)企業內部標準
根據產品的具體應用和質量要求,企業可以制定更為嚴格的內部標準。這些標準可能在測試項目、測試參數和合格判定等方面提出更高的要求,以確保產品的可靠性和市場競爭力。
四、PCB 孔機械強度測試的應用
(一)生產過程中的質量控制
在 PCB 生產過程中,通過定期進行機械強度測試,可以及時發現生產環節中的問題,如孔金屬化質量、材料缺陷等,從而采取相應的改進措施,提高產品質量和一致性。
(二)產品驗收與出貨檢驗
在產品交付前,對 PCB 孔進行機械強度測試是確保產品質量符合要求的重要環節。通過嚴格的測試,可以避免不合格產品流入市場,降低售后風險。
(三)研發與工藝改進
在產品研發和工藝改進階段,機械強度測試可以幫助工程師評估不同材料、工藝參數對 PCB 孔機械強度的影響,從而優化產品設計和制造工藝,提高產品的可靠性和性能。
