振動傳感器低噪聲供電設計:LDO + π 型濾波方案

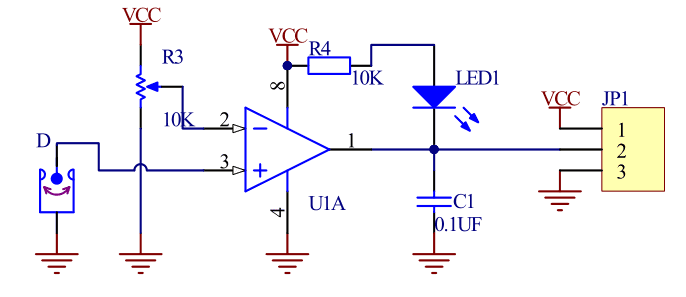

精密測量領域,振動傳感器對供電電源的噪聲水平極為敏感。低噪聲供電設計對確保其測量精度至關重要。以下介紹一種基于 LDO(低壓差線性穩壓器)和 π 型濾波的低噪聲供電方案,可將紋波控制在 10μVrms 以內。
一、LDO 選型與應用
選擇適合的 LDO 是低噪聲供電的基礎。要確保 LDO 的壓差符合系統要求,即輸入與輸出電壓差應在 LDO 的可工作范圍內。LDO 的接地電流和靜態電流應小,以降低其自身產生的噪聲。選擇具有優異 PSRR(電源抑制比)特性的 LDO,PSRR 越高,LDO 對輸入電源噪聲的抑制能力越強,一般建議選擇 PSRR 在 60dB 以上的 LDO。LDO 的噪聲系數低至微伏級,如一些低噪聲 LDO 型號,其噪聲系數可低至幾十微伏甚至更低,能有效減少輸出噪聲。
在應用 LDO 時,確保輸入電壓穩定且紋波低,使用必要的輸入電容來穩定輸入電壓,減少輸入端帶來的電壓波動。合理布局 LDO 在電路板上的位置,放置在靠近振動傳感器供電端口處,減少走線長度,降低走線帶來的寄生電感和電阻對電源信號的影響,避免噪聲耦合進入傳感器供電線路。
二、π 型濾波設計
π 型濾波由兩級電容和一個電感組成,連接方式為電容 - 電感 - 電容,形似字母 π。輸入端電容(C1)和輸出端電容(C2)一般選用低等效串聯電阻(ESR)和低等效串聯電感(ESL)的多層陶瓷電容器(MLCC),電容量在 1μF 至 10μF 之間。中間電感(L1)選用高電流額定值、低直流電阻(DCR)的磁屏蔽電感,電感值在 10μH 至 100μH 之間,磁屏蔽可防止電感磁場對外部電路的干擾,也能減少外部磁場對電感的影響,降低電磁干擾。
π 型濾波的工作原理是:當電源信號通過輸入端電容(C1)時,C1 可濾除高頻噪聲,使電源信號初步平滑。電源信號接著通過中間電感(L1),電感對交流信號呈現高阻抗,可進一步抑制高頻噪聲和紋波。最后,電源信號到達輸出端電容(C2),C2 再次濾除殘余高頻噪聲,確保輸出電源信號具有極低的紋波和噪聲。通過合理選擇電容和電感的參數,可使紋波控制在 10μVrms 以內。
三、PCB 布局布線
合理布局各元件位置,將 LDO 和 π 型濾波元件緊湊布局,減少連接走線長度,降低走線電阻和電感,避免噪聲耦合。電源走線要盡可能寬,降低走線電阻,減少因電流變化引起的電壓降。在 LDO 和 π 型濾波元件周圍布置大面積地,大面積地可提供良好的電位參考點,減少地線阻抗,降低因地線壓降引起的電源噪聲。
四、測試與驗證
使用高精度示波器和頻譜分析儀測試供電電源的紋波和噪聲水平。在振動傳感器正常工作狀態下,對供電電源進行長時間監測,記錄紋波和噪聲的變化情況,確保其穩定性。通過改變系統的工作狀態,如改變振動傳感器的負載電流、調整輸入電源電壓等,測試供電電源在不同工況下的紋波和噪聲表現,驗證其魯棒性。
