PCB 六層板 SPC 統計過程控制

  • 2025-05-21 10:58:00
  • 瀏覽量:130

PCB 六層板生產中,SPC(統計過程控制)是一種關鍵的質量管理工具,它通過統計方法監控生產過程,及時發現并糾正偏差,確保產品質量穩定。


 一、數據收集



確定關鍵質量特性,如孔徑、線寬、層厚等。根據生產批量和檢驗頻率,采用手冊記錄或自動采集系統收集數據。數據需完整、準確,涵蓋生產全流程。



 二、過程能力分析

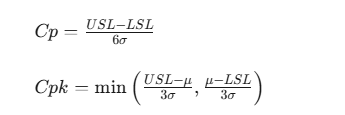

計算過程能力指數(Cp 和 Cpk),評估過程滿足規格的能力。Cp 表示過程潛在能力,Cpk 反映實際能力和中心趨勢。公式為:




其中,USL 為上限,LSL 為下限,μ 為均值,σ 為標準差。一般要求 Cp ≥ 1,Cpk ≥ 1。



 三、控制圖應用



控制圖是 SPC 的重要工具,用于監控過程穩定性。常見類型包括:



 Xbar-R 圖



適用于 subgroup 大小為 2-8 的情況。通過計算每個 subgroup 的均值(Xbar)和極差(R),評估過程中心和散布。中心線(CL)為總體均值和平均極差,控制限為:




其中,A2 是控制圖系數,與 subgroup 大小相關。



 p 圖



用于監控不合格品率。計算每個 subgroup 的不合格品數和比例,控制限為:




其中,n 為 subgroup 大小。



 四、過程監控與改進

實時監控控制圖,觀察數據點是否超出控制限或呈現異常模式,如連續 7 點上升或下降。一旦發現異常,立即停機檢查,分析原因并采取糾正措施,如調整設備參數或優化工藝。定期評估過程能力,對比 Cp 和 Cpk 目標,開展質量改進活動,如優化工藝參數或減少變異源,持續提升過程能力,確保六層板質量穩定。
