表面處理后焊盤質量檢測方法全解析

  • 2025-05-20 11:01:00
  • 瀏覽量:107

電子制造領域,焊盤質量對電子產品可靠性至關重要,表面處理后的焊盤質量檢測方法如下:


 一、外觀檢測



外觀檢測是最基礎的檢測方法,主要依靠目視或借助放大鏡、顯微鏡等工具進行觀察。檢查焊盤表面是否光滑、平整,有無氧化、變色、劃痕、凹坑等缺陷。例如,經過化學鍍鎳的焊盤,表面應呈現均勻的銀白色光澤,若出現發黑或色澤不一的情況,可能暗示鍍層質量不佳。同時,還需留意焊盤形狀與尺寸是否符合設計規范,確保焊盤邊緣規整,無毛刺、缺損等狀況。



 二、焊接性能測試



焊接性能是評估焊盤質量的關鍵指標。常用方法如下:



   潤濕性測試 :將焊錫絲置于焊盤表面,觀察焊錫的潤濕情況。優質焊盤的焊錫會迅速鋪展,形成良好的潤濕面,潤濕角一般小于 90 度。若焊錫難以潤濕焊盤,可能表明焊盤表面受到污染或氧化。

   拉脫力測試 :通過專用設備將焊接后的元件從焊盤上拉脫,測量所需拉脫力。若拉脫力達到標準要求,表明焊盤與焊料之間的結合強度良好,焊接質量可靠。



 三、電氣性能檢測



電氣性能檢測旨在確保焊盤的導電性和可靠性,包括:



   電阻率測量 :使用四探針測試儀等專業設備測量焊盤的電阻率。不同材料的焊盤有不同的電阻率標準,若測量結果超出規定范圍,意味著焊盤可能存在雜質、缺陷或鍍層厚度不足等問題,影響其導電性能。

   絕緣電阻測試 :采用兆歐表測量焊盤與相鄰導電部位之間的絕緣電阻。合格焊盤的絕緣電阻應符合相應標準,以防止漏電等電氣故障。



 四、化學成分分析



化學成分分析可確定焊盤表面及鍍層的化學組成是否符合要求。常見的分析方法有:



   光譜分析 :利用原子吸收光譜、原子發射光譜或 X 射線熒光光譜等技術,對焊盤表面及鍍層的元素成分進行定性和定量分析。例如,對于鍍金焊盤,光譜分析可精準測量金的含量,確保其達到規定的厚度和純度標準。

   化學滴定法 :通過化學反應,對焊盤表面的特定成分進行滴定分析。比如,對于化學鍍鎳焊盤,可采用滴定法測定鍍層中鎳、磷等元素的含量,評估鍍層的質量和均勻性。



 五、微觀結構分析



微觀結構分析有助于深入了解焊盤質量,常見的方法包括:



   金相分析 :將焊盤制成金相試樣,在金相顯微鏡下觀察其微觀組織結構??蓹z查鍍層的厚度、均勻性、結晶狀況以及是否存在孔隙、夾雜物等缺陷。例如,觀察到鍍層結晶細小均勻,通常表示鍍層質量良好。

   掃描電子顯微鏡(SEM)觀察 :利用掃描電子顯微鏡對焊盤表面及截面進行觀察,獲取更高分辨率的微觀形貌圖像。能清晰呈現焊盤表面的微觀特征、鍍層與基體的結合界面以及缺陷的形狀和分布等信息。



 六、可靠性檢測



可靠性檢測模擬實際使用工況,檢驗焊盤的耐用性,主要包括:



   熱循環測試 :將焊盤置于高溫與低溫交替變化的環境中,經多次循環后,檢查焊盤是否出現起皮、脫落等異常現象,以此評估焊盤的抗熱疲勞性能。例如,對于經過表面處理的焊盤,若在熱循環測試后,焊盤表面無明顯變化,說明其具有良好的熱穩定性。

   濕度測試 :把焊盤放置在高濕度環境中,持續一段時間后,檢測其是否發生腐蝕、短路等故障。這有助于判斷焊盤的防潮性能和抗腐蝕性能。



 七、自動化檢測技術



隨著電子制造行業的發展,自動化檢測技術在焊盤質量檢測中應用越來越廣泛,其優勢明顯:



   光學檢測系統 :基于光學原理,利用高分辨率相機拍攝焊盤圖像,再通過圖像處理算法分析圖像數據,快速、準確地識別焊盤的缺陷。這種系統可實現對焊盤外觀、尺寸等參數的高速檢測,并且能夠?qū)z測結果進行自動判定和分類。

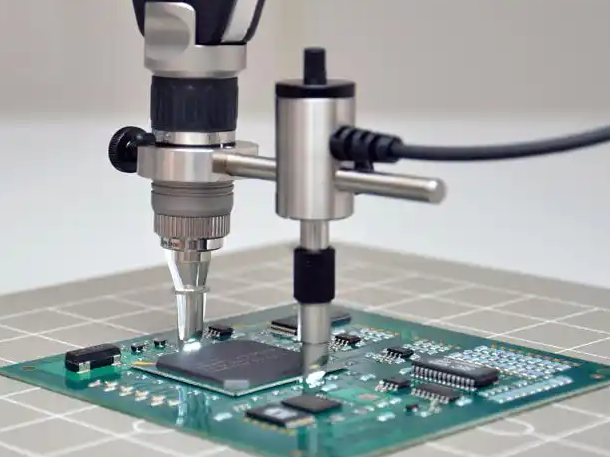

   電氣參數自動測試設備 :能夠自動測量焊盤的電阻率、絕緣電阻等電氣參數,并與標準值進行對比,快速篩選出不合格品。其檢測精度高、速度快,可有效提高生產效率和檢測質量。
