四層PCB功率因數校正電路設計

  • 2025-05-16 11:19:00
  • 瀏覽量:136

功率因數校正(PFC)技術可提升電力系統效率,降低能耗。本文將講解四層PCB功率因數校正電路設計的關鍵要點。

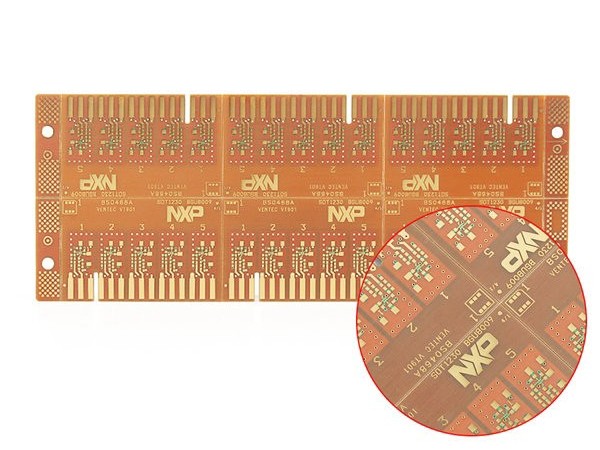

 4層P材質VT901 PCB電路板2.jpg

 一、電路設計原則



 功率因數校正概述



功率因數校正(PFC)旨在使電路的輸入電流波形與輸入電壓波形保持同相位,進而提升電力系統的整體效率。PFC 技術主要分為無源 PFC 和有源 PFC 兩種。無源 PFC 依靠電感、電容等被動元件對電流波形進行矯正,電路結構相對簡單,成本較低,但矯正效果有限,通常用于對功率因數要求不高的場合;而有源 PFC 則通過功率半導體器件(如 MOSFET、IGBT 等)和控制電路主動調節輸入電流波形,具有更高的功率因數矯正效果,適用于高功率和對電能質量要求嚴格的場合。



 設計目標



   功率因數提升 :確保設計的電路能夠?qū)⒐β室驍?shù)提升至 0.95 以上,以滿足大多數電力系統對功率因數的要求,減少無功功率的消耗,降低電網損耗。

   高效率能量轉換 :實現高效率的能量轉換,減少電路中的能量損耗,提高整個電源系統的能效,通常目標效率應在 90% 以上。這有助于降低設備的運行成本,符合節能減排的發展趨勢。

   穩定性與可靠性 :電路應具備良好的穩定性,在不同的輸入電壓和負載條件下都能穩定工作,輸出電壓紋波小,同時要具備一定的抗干擾能力和可靠性,減少故障發生的概率,確保設備的長期可靠運行。

   電磁兼容性(EMC) :滿足電磁兼容性標準,減少電路對周圍環境的電磁干擾,同時具備一定的抗干擾能力,避免受到外部電磁干擾而影響正常工作。這對于電子設備在復雜電磁環境中的正常運行至關重要。



 二、元件布局與布線策略



 元件布局



   功率器件布局 :將功率半導體器件(如 MOSFET、二極管等)放置在靠近散熱器的位置,以便于散熱。由于功率器件在工作過程中會產生大量的熱量,若散熱不良會導致器件性能下降甚至損壞。合理布局功率器件與散熱器的距離和相對位置,有利于提高散熱效率,保證器件的穩定工作。同時,應盡量縮短功率器件與驅動電路之間的布線長度,減少布線電感和寄生電容對電路性能的影響,提高電路的開關速度和效率。

   濾波元件布局 :電感、電容等濾波元件應緊密布局在功率器件周圍,以形成緊湊的濾波網絡。合理的濾波元件布局有助于減少電路中的電磁干擾,降低輸出電壓紋波,提高電源質量。濾波電感一般放置在功率器件的輸出端附近,而濾波電容則可根據實際電路需求布置在輸入端或輸出端,以達到最佳的濾波效果。



 布線策略



   電源線與地線布線 :采用寬而短的電源線和地線,以降低線路電阻和電感,減少電壓降和電磁干擾。電源線和地線的寬度應根據實際電流大小進行合理設計,盡量保持電源線和地線的短直,避免布線過長或迂回曲折。同時,應使電源線和地線盡可能靠近,形成緊密的電源 - 地回路,以減少環路面積,降低電磁輻射和對外部干擾的敏感度。

   信號線布線 :信號線應盡量遠離功率器件和強電線路,以防止電磁干擾。對于敏感的控制信號線(如 PFC 控制芯片的反饋信號線、驅動信號線等),應采用屏蔽措施或布置在內層,以增強抗干擾能力。此外,信號線的布線長度也應盡量縮短,避免過長的布線導致信號衰減和干擾增加。在布線過程中,應注意信號線之間的間距,避免信號線之間的相互耦合和串?dāng)_。



 三、電磁兼容性設計要點



   屏蔽措施 :對 PFC 電路的關鍵部分(如功率器件、濾波元件等)進行屏蔽,可使用金屬屏蔽罩或在 PCB 上設計屏蔽層。屏蔽罩應具有良好的電氣導電性和磁導性,能夠有效地阻擋電磁波的傳播和輻射。同時,屏蔽罩需要可靠接地,以形成良好的電磁屏蔽效果,將電磁干擾限制在一定范圍內,減少對周圍電路和設備的影響。

   濾波設計 :在電路的輸入端和輸出端設計合適的濾波電路,以抑制電磁干擾的傳導和輻射。除了前面提到的功率器件周圍的濾波元件布局外,還可以根據需要在電路的輸入端添加共模扼流圈、差模電感等濾波元件,抑制電源線上的電磁干擾。在輸出端,設計低通濾波器,濾除高頻噪聲成分,降低輸出電壓紋波,提高電源的輸出質量。

   布線優化 :遵循 “短、直、寬” 的布線原則,減少布線電感和環路面積,從而降低電磁干擾。合理規劃 PCB 上的布線走向和布局,避免長距離的平行布線,以減少不同信號線之間的耦合和干擾。對于高頻信號線和大電流線路,應特別注意其布線的優化,盡量減少其對周圍電路的影響。



 四、散熱管理方法



   散熱器選型與安裝 :根據功率器件的發熱量和工作環境,選擇合適的散熱器。散熱器的材料、形狀和尺寸應能夠滿足散熱要求,常見的散熱器材料有鋁合金、銅等,其中鋁合金散熱器具有良好的散熱性能和較低的成本,應用較為廣泛。在安裝散熱器時,應注意散熱器與功率器件之間的接觸緊密性,使用導熱硅脂等材料填充兩者之間的微小間隙,提高熱傳導效率,確保功率器件產生的熱量能夠有效地傳遞到散熱器上,進而散發到周圍環境中。

   熱隔離與傳導優化 :在 PCB 設計中,合理布置發熱元件的位置,避免多個發熱元件過于集中,以防止局部過熱。對于一些發熱量較大的元件,可采用熱隔離措施,如在元件周圍設置隔熱墊片或空氣間隙,減少熱量向周圍元件的傳導。同時,優化 PCB 的熱傳導路徑,可使用熱導電性能良好的材料(如金屬芯 PCB)或在 PCB 上設計熱 VIA(過孔),將熱量從發熱元件快速傳導到 PCB 的另一側或散熱器上,提高散熱效率。

   風扇輔助散熱 :對于高功率密度的 PFC 電路,如果僅依靠自然散熱和散熱器無法滿足散熱要求,可考慮采用風扇輔助散熱。風扇能夠強制空氣流動,加速熱量的散發,提高散熱效果。在選擇風扇時,需要根據實際散熱需求確定風扇的尺寸、轉速和風量等參數,同時要考慮風扇的噪音和可靠性等因素。風扇的安裝位置應合理,確保空氣流動能夠有效覆蓋發熱元件和散熱器,達到良好的散熱效果。
