解析PCB的電磁兼容性問題
一、了解EMC問題
電磁兼容性(EMC)是指設備在電磁環境中正常工作,且不對環境中其他設備造成不可承受電磁干擾的能力。簡單來說,就是PCB要在電磁環境下不干擾別人,也不被別人干擾。
二、分析外部干擾
檢查電源干擾
查看電源線是否離干擾源太近。比如,電源線靠近電機的接線,電機啟動時會把干擾帶到電源線上,影響整個電路。用示波器測電源線,看有沒有不正常的尖峰。
檢查電源濾波器。濾波器要能濾掉干擾。如果濾波器損壞或者選的不對,干擾就會通過。比如,一個高頻干擾,濾波器的截止頻率太高,就濾不掉。
檢查外部信號干擾
看信號線是否離強干擾源太近。比如,信號線離高壓電弧放電設備很近,電弧放電產生的電磁波會干擾信號。用頻譜分析儀測信號,看有沒有外部干擾的頻率出現。
三、分析內部干擾
檢查高速信號
看高速信號線有沒有控制好阻抗。如果阻抗不連續,比如過孔或者線路長度不夠匹配,信號就會反射,產生干擾。用時域反射儀(TDR)測阻抗,看是不是符合要求。
看高速信號線有沒有和其他信號線離得太近。比如,高速信號線和模擬信號線靠得太近,數字信號的跳變就會干擾模擬信號。要保證足夠的間距,或者用屏蔽措施。

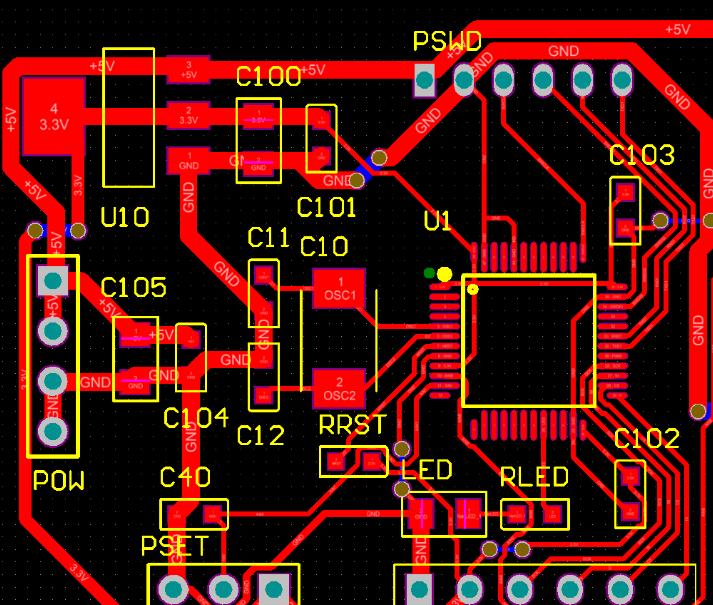

檢查電源和地線
查看電源線是否劃分合理。電源和地線不能混用。比如,數字電源和模擬電源要分開,不然數字電路的噪聲就會通過電源線傳到模擬電路。
看地線是否有環路。地線形成環路會產生感應電壓,干擾電路。比如,地線在PCB上形成一個大的圈,附近的磁場就會在圈里產生感應電流。
四、使用仿真工具分析EMC問題
建立模型
在仿真軟件中,要把PCB的結構、布線、元件等都輸入進去。模型要盡量準確,這樣才能模擬出真實的電磁情況。
輸入元件參數也很重要。比如,電容的頻率特性、電感的分布參數等,這些都會影響電磁兼容性。
運行仿真
仿真時,要設置好頻率范圍。比如,對于一個工作在高頻的PCB,要重點仿真高頻段的電磁情況。
要看仿真結果中的電磁場分布。比如,看哪里的電磁場強度比較高,是不是有干擾源。
五、通過測試工具分析EMC問題
使用電磁干擾測試儀
把測試儀放在PCB附近,測設備發出的電磁干擾。測試儀可以測不同頻率的干擾強度。
比較測出來的干擾強度和標準限值。如果超過標準,就要查找干擾源。比如,測出來的電磁干擾在一個頻段上特別高,就要看PCB上那個頻段的信號或元件。
使用電磁敏感度測試儀
用測試儀往PCB發射干擾信號,看設備能不能正常工作。比如,發射高頻干擾信號,看芯片的輸出信號有沒有變。
看設備在多少干擾強度下還能正常工作。這可以幫助判斷設備的抗干擾能力,比如,抗干擾強度低的設備可能需要增加屏蔽措施。
