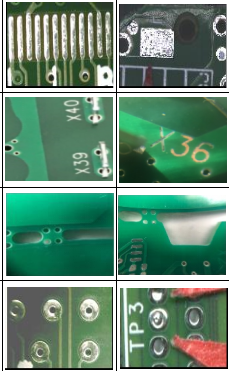

 一、PCB 過孔常見缺陷

 （一）過孔垂直度不良

過孔垂直度不良是指過孔的孔壁與 PCB 表面不垂直，呈現出傾斜的狀態。這種情況通常發生在 PCB 制造的鉆孔環節，可能是由于鉆頭磨損、鉆孔設備校準不準確或者 PCB 板固定不牢固導致的。鉆頭磨損后，鉆孔時產生的側向力會使孔壁偏離垂直方向；鉆孔設備若未進行精確校準，鉆頭的軸線與 PCB 板面不垂直，也會造成過孔傾斜；而 PCB 板在鉆孔過程中如果發生移動或變形，同樣會影響過孔的垂直度。

 （二）過孔孔壁粗糙

過孔孔壁粗糙是指過孔的內壁表面不光滑，存在許多微小的凹凸不平。這主要是由于鉆孔過程中產生的熱量和機械摩擦導致的。當鉆頭高速旋轉鉆入 PCB 板時，會產生大量的熱量，這些熱量會使孔壁周圍的材料局部熔化或碳化，從而形成粗糙的表面。此外，鉆頭的質量和鉆孔工藝參數也會影響孔壁粗糙度。如果鉆頭的刃口不夠鋒利或者鉆孔的速度、進給量等參數設置不當，也會加劇孔壁的粗糙程度。

 （三）過孔孔徑大小不一

過孔孔徑大小不一是指同一個過孔的孔徑在不同位置存在差異，或者不同過孔之間的孔徑不一致。這可能是由于鉆孔設備的鉆頭尺寸不穩定、鉆孔過程中鉆頭偏移、PCB 板厚度不均勻等原因引起的。鉆頭在長時間使用后，尺寸可能會發生微小變化，導致鉆出的孔徑大小不一；鉆孔時鉆頭受到側向力作用發生偏移，會使過孔的孔徑在不同位置出現偏差；而如果 PCB 板本身的厚度存在誤差，在鉆孔時也會導致過孔孔徑的不一致。

 （四）過孔孔內殘?jiān)?/span>

過孔孔內殘?jiān)侵冈谶^孔的內部殘留有雜物，如銅屑、樹脂、焊錫等。銅屑可能是在鉆孔過程中鉆頭將 PCB 內層的銅箔帶起并殘留在孔內；樹脂殘?jiān)ǔＪ怯捎?PCB 板在制造過程中使用的粘結材料在高溫或鉆孔摩擦熱的作用下熔化并附著在孔壁上；焊錫殘?jiān)鼊t可能是在焊接過程中焊錫流入過孔而沒有完全清理干凈。這些殘?jiān)鼤?huì)影響過孔的導電性能和可靠性，可能導致短路、接觸不良等問題。

 （五）過孔孔壁分層與起皮

過孔孔壁分層是指過孔孔壁的材料層之間出現分離，而起皮則是指孔壁表面的材料發生剝落。這種情況主要是由于 PCB 板在制造過程中受到熱應力、機械應力或者化學腐蝕等因素的影響。在多層 PCB 的制造過程中，各層材料之間需要經過高溫高壓的壓合，如果壓合工藝控制不當，各層之間的黏結力不足，就容易在后續的加工或使用過程中出現分層現象。此外，過孔在鉆孔、電鍍等加工過程中受到的機械應力和化學腐蝕也可能會導致孔壁材料的起皮。

 （六）過孔阻抗不匹配

過孔阻抗不匹配是指過孔的特性阻抗與周圍傳輸線的阻抗不一致，從而導致信號在傳輸過程中發生反射、衰減等現象，影響信號的完整性。這主要是由于過孔的設計、制造工藝以及 PCB 板材料等因素綜合作用的結果。過孔的尺寸、形狀、孔壁的電鍍厚度等都會影響其阻抗特性。如果過孔的設計不合理，或者在制造過程中孔壁電鍍不均勻、過孔周圍介質材料的分布不均勻等，都會導致過孔的阻抗與傳輸線不匹配。

 二、檢測方法

 （一）外觀檢測

外觀檢測是最基本的檢測方法，通過肉眼或借助放大鏡、顯微鏡等工具觀察過孔的外觀特征?？梢詸z查過孔是否存在明顯的垂直度不良、孔壁粗糙、孔徑大小不一、孔內殘?jiān)葐栴}。例如，觀察過孔的形狀是否規則，是否有明顯的傾斜；檢查孔壁是否有銅屑、樹脂等殘?jiān)?；?duì)比不同過孔的孔徑大小是否一致等。這種方法操作簡單、成本低，但檢測精度有限，對于一些微小的缺陷可能難以發現。

 （二）通孔測試

通孔測試主要用于檢測過孔是否導通，即檢查過孔的孔內是否阻塞或存在嚴重接觸不良?？梢允褂萌f用表的電阻檔位，將表筆分別接觸過孔的兩端，測量其電阻值。如果電阻值在正常范圍內，說明過孔導通良好；如果電阻值過大或無窮大，則可能存在過孔阻塞或接觸不良的問題。此外，還可以采用專門的通孔測試設備，通過施加電流或電壓信號來檢測過孔的導通性。這種方法能夠快速發現過孔的嚴重缺陷，但在檢測過孔的細微缺陷方面能力有限。

 （三）X 射線檢測

X 射線檢測是一種無損檢測技術，可以檢測到過孔內部的缺陷，如孔壁分層、起皮、孔內殘?jiān)?。X 射線能夠穿透 PCB 板，根據不同材料對 X 射線的吸收程度不同，形成過孔內部結構的圖像。在圖像上可以清晰地觀察到過孔孔壁的分層、起皮情況，以及孔內殘?jiān)姆植己托螒B(tài)。這種方法能夠檢測到外觀檢測和通孔測試無法發現的內部缺陷，檢測精度高，但對于設備要求較高，成本也相對較高。

 （四）阻抗測試

阻抗測試用于檢測過孔的阻抗是否與傳輸線匹配?？梢允褂脤I(yè)的阻抗測試儀器，如時域反射儀（TDR）等。TDR 通過向傳輸線發送脈沖信號，測量信號在傳輸線上的反射情況，從而計算出傳輸線的阻抗特性。如果過孔的阻抗與傳輸線不匹配，會在過孔處產生反射信號，通過分析反射信號可以確定過孔的阻抗不匹配情況。這種方法能夠準確地檢測過孔的阻抗特性，確保信號傳輸?shù)耐暾?，但?duì)于測試人員的操作技能和儀器的精度要求較高。

 三、預防與改善措施

 （一）優化制造工藝

在 PCB 制造過程中，嚴格控制鉆孔工藝參數，如鉆頭轉速、進給量、鉆孔深度等，確保鉆孔質量。定期更換磨損的鉆頭，使用高質量的鉆頭可以減少孔壁粗糙度和垂直度不良等問題。同時，在壓合多層 PCB 時，精確控制壓合溫度、壓力和時間等工藝參數，提高各層之間的黏結力，防止過孔孔壁分層與起皮。

 （二）加強原材料質量控制

選擇優質的 PCB 板材料，確保材料的質量和性能符合要求。例如，使用具有良好熱穩定性和機械穩定性的基材，可以減少因材料問題導致的過孔缺陷。同時，對原材料進行嚴格的質量檢驗，避免使用存在質量問題的材料。

 （三）改進設計

在 PCB 設計階段，合理設計過孔的尺寸、形狀和布局，避免過孔過于密集或過于靠近邊緣等情況，減少過孔在制造和使用過程中受到的應力。此外，根據信號傳輸?shù)囊?，?yōu)化過孔的阻抗設計，確保過孔的阻抗與傳輸線匹配，提高信號傳輸?shù)目煽啃浴?/span>

 （四）完善的檢測流程

建立完善的檢測流程，在 PCB 制造過程中的各個環節進行嚴格的質量檢測。例如，在鉆孔后進行通孔測試和外觀檢測，及時發現過孔的阻塞、垂直度不良等問題；在壓合后進行 X 射線檢測，檢查過孔孔壁分層與起皮情況；在成品階段進行阻抗測試，確保過孔的阻抗特性符合要求。通過完善的檢測流程，及時發現和處理過孔缺陷，提高 PCB 的整體質量。
