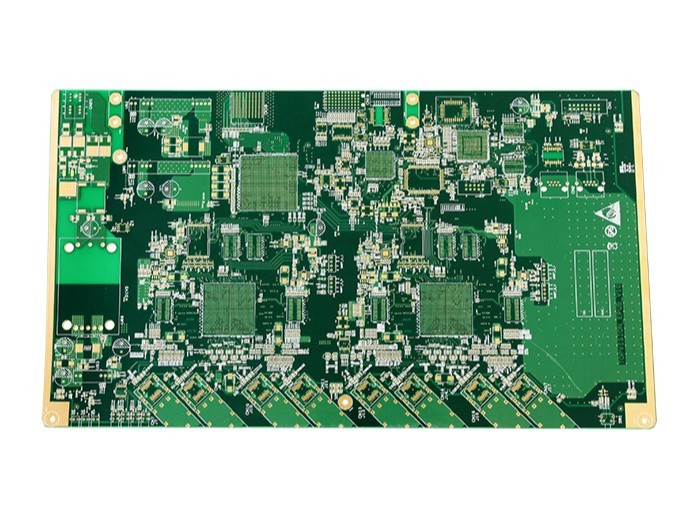

一、六層板內層線路 X 光檢測概述

六層板內層線路 X 光檢測是一種先進有效的檢測手段。它利用 X 光的穿透性，能夠清晰地查看內層線路的布局、走向以及連接情況。這對于保證六層板的質量和性能有著至關重要的作用。通過 X 光檢測，可以及時發現內層線路中的各種潛在缺陷，如線路短路、斷路、線寬不均勻等。

 二、檢測原理

X 光檢測主要依據不同材料對 X 光的吸收程度不同來成像。當 X 光穿過六層板時，內層線路的銅箔以及其他材質的基板等會吸收不同程度的 X 光。在接收器上，就會呈現出明暗對比的圖像。內層線路的銅箔密度相對較高，對 X 光吸收較多，在圖像上顯示為較暗的區域；而基板等材料對 X 光吸收相對較少，顯示為較亮的區域。通過分析這些圖像，就可以對內層線路的情況進行判斷。

 三、檢測具體操作流程

  1. 準備工作

      首先要確保六層板樣品的表面清潔，不能有灰塵、污漬等雜質，以免影響 X 光的穿透和成像效果。同時，要對 X 光檢測設備進行校準，調整好設備的參數，如電壓、電流、曝光時間等，以保證獲得清晰準確的圖像。

      將六層板放置在檢測設備的合適位置，并且固定好，防止在檢測過程中發生移動，導致圖像模糊或者偏差。

  2. 圖像采集

      開啟 X 光檢測設備，讓 X 光束穿透六層板，接收器接收透過后的 X 光信號，并將其轉化為圖像信號。在這個過程中，要根據實際情況對圖像進行實時觀察，調整設備的參數，以獲取最佳的圖像質量。

      通常會從不同的角度進行多次拍攝，這樣可以更全面地了解內層線路的三維結構，避免因單一視角導致的盲區或者誤判。

  3. 圖像分析

      利用專業的圖像分析軟件，對采集到的圖像進行處理和分析。軟件可以對圖像進行放大、縮小、旋轉等操作，方便觀察內層線路的細節。同時，還可以通過一些算法對圖像進行優化，增強對比度，使缺陷更容易被發現。

      根據圖像分析的結果，標記出存在缺陷的部位，并對缺陷的類型、大小、位置等信息進行詳細記錄。這些記錄將為后續的缺陷修復提供重要依據。

 四、常見缺陷類型及成因

  1. 線路短路

      可能是因為在制作六層板的過程中，內層線路的銅箔蝕刻不準確，導致兩條相鄰的線路之間沒有完全分離，從而出現短路現象。也可能是在線路制作后，由于外力的作用，如擠壓、碰撞等，使原本分離的線路發生了接觸。

  2. 線路斷路

      這種情況往往是由于蝕刻工藝控制不當，導致銅箔被過度蝕刻，線路變得過于纖細，甚至完全斷裂。此外，在六層板的后續加工或者使用過程中，如果受到過度的拉伸、彎曲等應力，也可能會使內層線路發生斷裂。

  3. 線寬不均勻

      造成線寬不均勻的原因主要是蝕刻工藝的不穩定。比如蝕刻液的濃度、溫度、蝕刻時間等參數沒有得到精確控制，就會導致銅箔的蝕刻速度不均勻，進而使內層線路的寬度出現差異。另外，在線路設計階段，如果對線路的布局和寬度沒有進行合理規劃，也會在一定程度上影響最終的線寬均勻性。

 五、缺陷修復可行性探討

  1. 可修復情況

      對于一些較小的線路短路和斷路缺陷，在經過詳細的評估后，是可以進行修復的。例如，對于短路缺陷，可以采用微鉆孔的方式，在短路點附近鉆一個小孔，然后通過化學蝕刻的方法去除多余的銅箔，使兩條線路重新分離。對于斷路缺陷，可以使用導電膠或者金屬線等材料進行補線，恢復線路的連通性。

  2. 修復難度較大的情況

      當缺陷的位置處于六層板的復雜區域，如多條線路交叉或者靠近一些精密的元件焊盤時，修復的難度就會大大增加。因為在這個區域進行修復操作，很容易對周圍的線路和元件造成損壞。另外，如果缺陷的范圍較大，涉及多處線路的短路或者斷路，修復起來也會比較困難，甚至可能會導致更多的問題。

  3. 修復后的質量保障

      修復完成后，需要對修復的部位進行再次檢測，確保修復后的線路符合設計要求，沒有出現新的缺陷。通常會采用與之前相同的 X 光檢測方法，對修復區域進行重點檢查。同時，還會對六層板進行一些電氣性能測試，如導通測試、絕緣電阻測試等，以驗證修復后的六層板能否正常工作。

 六、X 光檢測技術的優勢

  1. 非破壞性檢測

      這是 X 光檢測技術最大的優勢之一。它不需要對六層板進行任何破壞性的處理，就可以對內層線路進行全面檢測。這樣既節省了成本，又避免了因破壞檢測可能對六層板造成的不可逆損害。

  2. 高精度檢測

      X 光檢測能夠提供高分辨率的圖像，可以清晰地顯示內層線路的微小缺陷。這使得檢測結果更加準確可靠，能夠及時發現潛在的質量問題，為后續的修復或者改進提供有力支持。

  3. 快速高效

      相比于一些傳統的檢測方法，X 光檢測的速度相對較快。能夠在較短的時間內完成對六層板內層線路的全面檢測，并且獲得直觀的圖像結果。這對于提高生產效率和產品質量控制具有重要意義。
